Уровнемеры и сигнализаторы уровня 16 бар

Уровнемеры и датчики уровня для промышленного оборудования

Энергосервис предлагает приборы для непрерывного и точечного контроля уровня жидкостей, суспензий, сыпучих материалов и технологических сред. Оборудование применяют в резервуарах, силосах, емкостях, насосных станциях, водоочистных установках, котельных, на предприятиях химической, пищевой, нефтегазовой и энергетической отраслей.

Контроль уровня помогает поддерживать заданный объем продукта, предотвращать перелив и работу насосов «всухую», своевременно фиксировать утечки, автоматизировать загрузку и выгрузку емкостей. В каталоге представлены решения для измерения уровня в стандартных и сложных условиях эксплуатации. Подбор выполняется с учетом характеристик среды, конструкции резервуара, диапазона измерений и требований системы автоматизации.

Основные виды оборудования

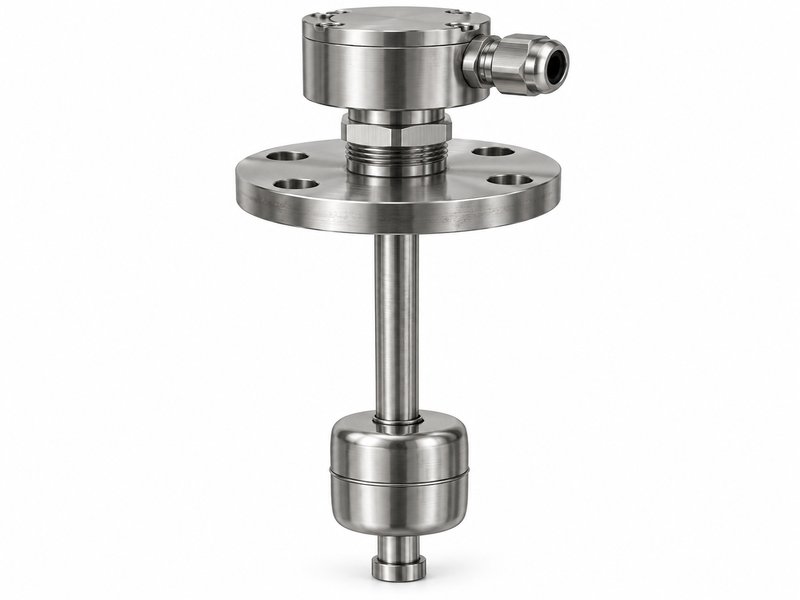

Поплавковые и буйковые приборы

Поплавковые модели используют изменение положения чувствительного элемента при подъеме или снижении уровня жидкости. Они отличаются простой конструкцией, удобны для контроля воды, масел, топлива и других неагрессивных сред. Буйковые устройства применяют для непрерывного измерения, а также в системах сигнализации предельного уровня.

При выборе важно учитывать плотность продукта, диапазон перемещения, диаметр монтажного отверстия и допустимое давление в емкости. Для взрывоопасных зон подбирают исполнение с соответствующей защитой и разрешительными документами.

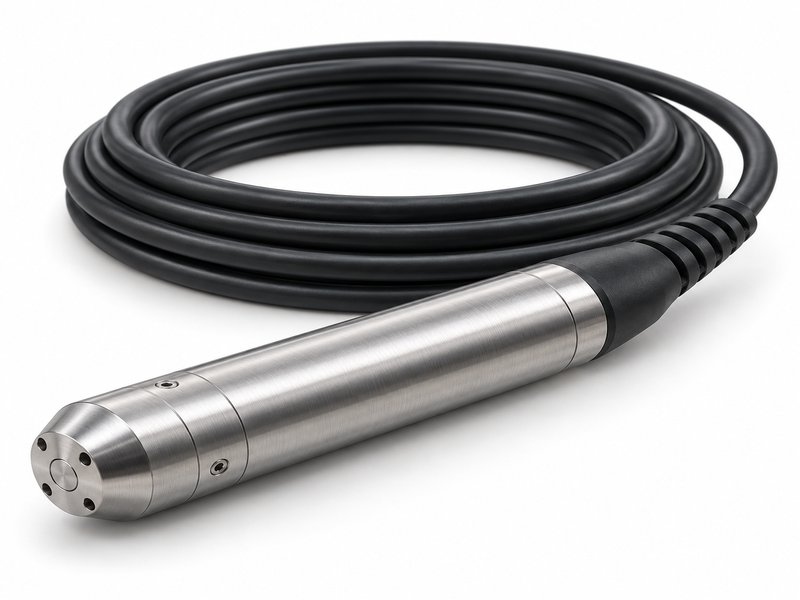

Гидростатические датчики

Гидростатические преобразователи определяют уровень по давлению столба жидкости. Погружные модели устанавливают непосредственно в резервуаре или скважине, а накладные и врезные варианты подключают к нижней части емкости. Такие решения подходят для воды, сточных вод, технических растворов и других жидкостей с относительно стабильной плотностью.

На точность влияет изменение плотности среды, наличие осадка, пены и взвешенных частиц. Для агрессивных продуктов выбирают материалы мембраны и корпуса, устойчивые к химическому воздействию. При монтаже погружного зонда предусматривают защиту кабеля от механических повреждений.

Емкостные датчики

Емкостные приборы реагируют на изменение электрической емкости при приближении или погружении чувствительного элемента в контролируемую среду. Они используются для сигнализации минимального и максимального уровня жидкостей, порошков, гранул и других материалов.

К достоинствам относятся отсутствие подвижных частей и возможность установки в компактных емкостях. При подборе учитывают диэлектрические свойства продукта, его склонность к налипанию, влажность, наличие пыли и требования к длине зонда. Для сыпучих материалов необходима настройка с учетом насыпной плотности и возможного образования сводов.

Ультразвуковые приборы

Ультразвуковые модели измеряют расстояние до поверхности материала по времени прохождения отраженного сигнала. Они не контактируют с рабочей средой, поэтому удобны для резервуаров с агрессивными, вязкими или загрязненными продуктами.

Ограничениями могут быть интенсивное пенообразование, сильная турбулентность, конденсат на излучателе, пары и внутренние элементы емкости. Для корректной работы учитывают мертвую зону, угол рассеивания луча, минимальное расстояние до стенок и наличие мешалок, патрубков или лестниц.

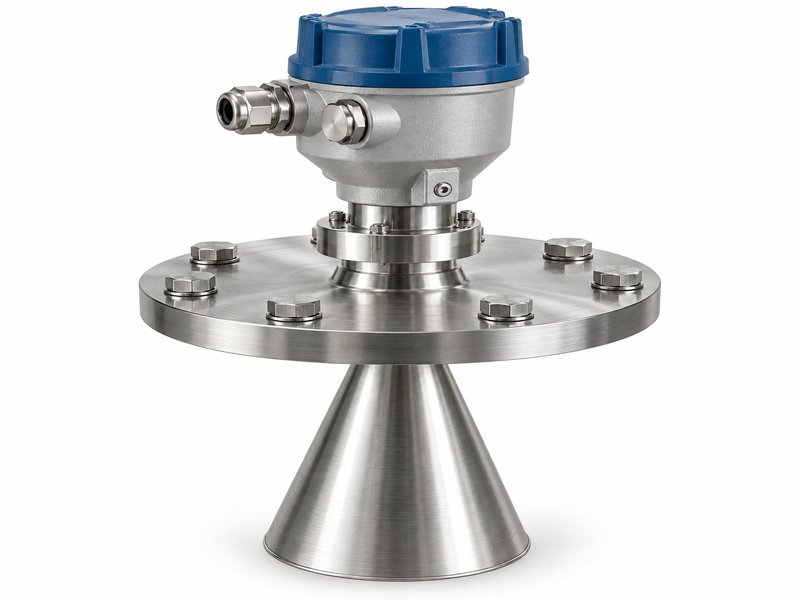

Радарные уровнемеры

Радарные устройства используют электромагнитный сигнал и обеспечивают бесконтактный контроль уровня жидкостей и сыпучих продуктов. Они подходят для высоких температур, повышенного давления, паров, пыли и сложных технологических процессов. Модели с направляемой волной применяют в узких емкостях, трубах и резервуарах с внутренними конструкциями.

При заказе необходимо определить рабочую частоту, тип антенны, материал контактирующих деталей, диапазон измерений и требуемую точность. Радарное оборудование часто выбирают для нефтепродуктов, кислот, щелочей, химических растворов, зерна, цемента и минеральных порошков.

Вибрационные и кондуктометрические сигнализаторы

Вибрационные вилки и стержни предназначены для точечного контроля предельного уровня. При контакте с продуктом изменяется частота колебаний чувствительного элемента, после чего прибор передает сигнал в систему управления. Оборудование применяется для жидкостей и сыпучих сред, включая продукты с небольшой склонностью к налипанию.

Кондуктометрические сигнализаторы работают с электропроводными жидкостями и позволяют контролировать один или несколько заданных уровней. Их используют в системах водоподготовки, промышленных емкостях и насосных установках. Для непроводящих жидкостей такой тип оборудования не подходит.

Как подобрать прибор для измерения уровня

Основной параметр выбора — свойства контролируемой среды. Нужно указать ее агрегатное состояние, плотность, вязкость, температуру, давление, электропроводность, химическую активность, наличие пены, пара, осадка, пыли и твердых включений. Для пищевых и фармацевтических процессов дополнительно учитывают санитарные требования и возможность мойки оборудования.

Следующий этап — определение конструкции емкости. Специалисту потребуются сведения о высоте резервуара, диаметре, форме днища, типе крыши, наличии мешалок и внутренних препятствий. Для закрытых емкостей важны рабочее и предельное давление, вакуум, температура стенки и способ установки: резьбовой, фланцевый, санитарный или через монтажный патрубок.

Диапазон измерений должен соответствовать расстоянию от точки монтажа до минимального и максимального уровня. Нельзя выбирать прибор только по максимальной высоте емкости: необходимо учитывать мертвую зону, запас по диапазону и фактическое положение монтажного штуцера.

Важны точность, повторяемость и скорость обновления показаний. Для простой сигнализации достаточно релейного выхода, тогда как автоматизированные технологические линии требуют унифицированного сигнала 4–20 мА, HART, RS-485, Modbus или другого поддерживаемого протокола. Также проверяют напряжение питания, тип подключения, степень защиты корпуса и наличие дисплея.

Для эксплуатации на улице выбирают корпус с подходящей степенью защиты от пыли и влаги, устойчивостью к ультрафиолету и рабочему температурному диапазону. Во взрывоопасных зонах необходимы взрывозащищенное исполнение, соответствующая маркировка и совместимость прибора с требованиями проекта. При работе с агрессивными средами проверяют материал зонда, мембраны, антенны, уплотнений и присоединительных деталей.

ГОСТы и технические требования

При подборе и приемке оборудования учитывают действующие технические регламенты ЕАЭС, требования проектной документации и нормативы конкретного предприятия. Для средств измерений применяются положения законодательства об обеспечении единства измерений, а также документы, устанавливающие порядок поверки, калибровки и эксплуатации измерительных каналов.

В зависимости от назначения могут учитываться ГОСТ 8.586 для измерений расхода и количества жидкостей и газов, стандарты на электрические измерительные преобразователи, требования к степени защиты оболочки по ГОСТ 14254, электромагнитной совместимости и промышленной безопасности. Для оборудования во взрывоопасных зонах применяются требования технического регламента ТР ТС 012/2011. Конкретный перечень документов зависит от типа прибора, среды и объекта установки.

Перед поставкой рекомендуется проверить паспорт, руководство по эксплуатации, сертификаты или декларации соответствия, сведения о поверке, межповерочном интервале и допустимых условиях применения. Для ответственных объектов состав комплекта документов согласуют на этапе подготовки заявки.

Заказ и доставка по Москве и Московской области

Энергосервис принимает заявки на поставку приборов КИПиА для промышленных и коммерческих предприятий. Заказ можно сформировать по техническим параметрам, обозначению модели, опросному листу или спецификации проекта. Если точная модификация неизвестна, достаточно предоставить данные о среде, емкости, диапазоне измерений и требуемом выходном сигнале.

Оборудование доставляется по Москве и Московской области с учетом согласованных условий отгрузки. Возможна комплектация сопутствующими изделиями: кабелем, монтажной арматурой, ответными фланцами, преобразователями, блоками питания и средствами вторичной индикации. Условия поставки и доступные варианты логистики уточняются при оформлении заявки.

Юридические лица могут оформить заказ по безналичному расчету с предоставлением закрывающих документов и НДС. Специалисты Энергосервиса помогут сопоставить требования объекта с характеристиками оборудования, проверить совместимость с системой автоматизации и подготовить коммерческое предложение.
