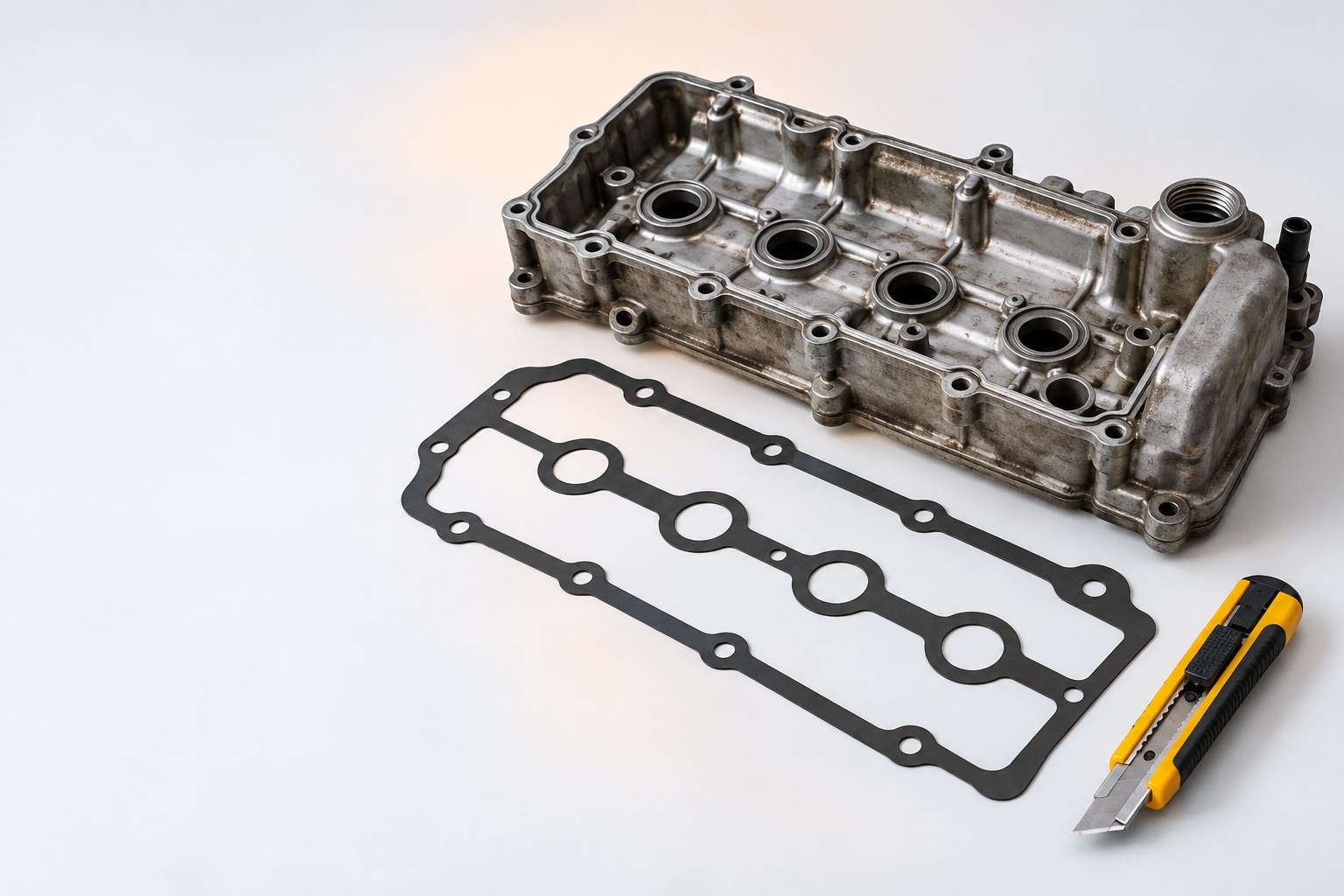

Прокладка клапанной крышки своими руками

Прокладка клапанной крышки своими руками изготавливается по точному шаблону: сначала снимают размеры крышки, затем переносят контур на лист и вырезают отверстия. Паронит можно рассматривать только после проверки толщины, посадочного места и требований к конкретному узлу.

Запросить расчёт материала

Прокладка клапанной крышки своими руками: подготовка

Самостоятельный раскрой имеет смысл, когда штатная деталь недоступна, требуется изготовить единичную прокладку или нужно быстро восстановить уплотнение по сохранённой детали. Основная ошибка при такой работе — ориентироваться только на внешний размер крышки. Рабочий контур находится на посадочной плоскости, поэтому измерять нужно не декоративную часть, а место контакта крышки с корпусом.

До начала работ подготовьте снятую крышку, старую прокладку, если она сохранилась, лист материала, плотную бумагу или тонкий картон для шаблона, карандаш, линейку, нож и инструмент для пробивки отверстий. Поверхность крышки очистите от остатков старого уплотнения. Если на ней остались фрагменты материала, они исказят линию контура и приведут к неправильному раскрою.

Проверьте, не деформирована ли крышка. Если посадочная плоскость имеет заметные вмятины или изгиб, шаблон, снятый с такой детали, повторит ошибку. В этом случае сначала фиксируют фактическую геометрию крышки, а затем отдельно оценивают, можно ли использовать изготовленную прокладку. Сам лист не исправляет перекосы сопрягаемых деталей.

Что нужно зафиксировать перед раскроем

• Внешний контур посадочной зоны.
• Внутренний проём, через который проходит рабочая часть крышки.
• Центры и форму крепёжных отверстий.
• Участки, где расположены направляющие, выступы и выемки.
• Толщину прежней прокладки или глубину места под неё.

Если старая прокладка сохранила форму, не растянулась и не разрушилась, её используют как первичный шаблон. Однако перед переносом на лист деталь нужно расправить и проверить по крышке. Уплотнение могло сжаться, порваться в местах отверстий или потерять часть контура.

Как снять размеры и сделать шаблон

Самый надёжный способ — перенести контур непосредственно с посадочной плоскости. Положите на неё бумагу или картон, совместите края с рабочей зоной и аккуратно обозначьте внешний и внутренний контуры. Затем отметьте все крепёжные отверстия. Для контроля бумажный шаблон устанавливают на крышку и совмещают с каждым элементом отдельно.

Не пытайтесь определить форму только по нескольким замерам линейкой. На клапанных крышках контур часто имеет изгибы, выемки и участки разной ширины. Даже небольшое смещение отверстия способно изменить положение крышки при затяжке. Поэтому сначала получают целый шаблон, а уже потом уточняют отдельные размеры.

Перенос контура с крышки

Разложите материал для шаблона на ровной поверхности. Приложите крышку посадочной плоскостью к бумаге и обведите контур. Если крышка имеет выступы, которые мешают плотному прилеганию, наносите точки по периметру небольшими участками, после чего соединяйте их плавной линией. Отдельно разметьте отверстия под крепёж.

Внутренний контур нельзя заменять приблизительной линией. Оставьте ту форму, которая предусмотрена конструкцией крышки. Слишком узкая прокладка может не перекрыть посадочную зону, а слишком широкая — выступить внутрь и мешать сопряжённым деталям. Обе ситуации требуют повторной проверки до вырезания рабочего листа.

После разметки вырежьте шаблон и установите его на крышку. Проверьте внешний край, внутренний проём и каждое отверстие. Крепёж должен проходить через центр отверстий без натяга. Кромка шаблона не должна заходить на открытый проём и не должна выходить за пределы посадочной поверхности.

Если старой детали нет, полезно сделать два шаблона: черновой и контрольный. Первый получают по крышке, второй — после проверки первого по корпусу. Это позволяет обнаружить ошибку до контакта ножа с паронитом. При сложной форме не следует переносить эскиз сразу на дорогой или крупный лист.

Как выбрать материал и толщину

Материал выбирают не по названию детали, а по условиям её работы и конструкции соединения. Для клапанной крышки важны совместимость с рабочей средой, рабочая температура, состояние посадочных поверхностей, способ затяжки и требуемая толщина уплотнения. Если эти сведения отсутствуют, нельзя без проверки утверждать, что любой паронит подойдёт.

В каталоге сайта указан паронит ПОН-Б в двух вариантах толщины. Лист 2 мм имеет формат 1500×1500 мм. Лист 2,5 мм поставляется в формате 1500×3000 мм. Эти данные позволяют сопоставить требуемую толщину и размер заготовки с задачей, но не заменяют проверку совместимости с конкретной крышкой.

Если штатная прокладка сохранилась, её толщину используют как исходный ориентир. При отсутствии детали изучают посадочную канавку или плоскость, положение крепежа и расстояние между сопрягаемыми элементами. Увеличение толщины меняет положение крышки, а уменьшение может привести к недостаточному заполнению зазора. Поэтому выбор между 2 и 2,5 мм должен быть обоснован конструкцией, а не удобством раскроя.

Проверяйте также состояние листа. Для изготовления нужна ровная заготовка без заломов в зоне будущего контура. Не используйте участки, где материал повреждён, расслоен или загрязнён. Размер листа выбирают с запасом под размещение шаблона, но сам запас не является основанием для изменения формы прокладки.

Для поиска других уплотнительных решений можно перейти в раздел Уплотнения и РТИ. Если в узле применяются дополнительные элементы фиксации, отдельно представлен раздел Кольца стопорные и опорные. Эти категории не заменяют расчёт прокладки, но помогают разделить разные типы деталей при подборе.

Как вырезать прокладку по шаблону

Перенесите проверенный шаблон на лист с рабочей стороны, используя тонкую непрерывную линию. Размещайте его так, чтобы весь контур находился на ровном участке материала. Перед обводкой ещё раз проверьте ориентацию: асимметричную прокладку легко развернуть зеркально, особенно если отверстия расположены неравномерно.

Вырезание выполняйте поэтапно. Сначала отделите заготовку по внешнему контуру, затем сформируйте внутренний проём и только после этого обработайте крепёжные отверстия. Такой порядок удерживает материал в руках и уменьшает риск смещения линии. Нож ведите без рывков, не пытаясь прорезать толстый лист одним сильным движением.

Обработка отверстий

Отверстия должны совпадать с крепежом и не иметь разрывов у кромки. Их можно предварительно обозначить по шаблону, а затем вырезать инструментом подходящего размера. Не делайте отверстие заметно больше без необходимости: увеличенный зазор уменьшает ширину рабочей зоны вокруг крепежа.

После пробивки примерьте прокладку к крышке. Все отверстия должны совпасть одновременно. Если одно из них смещено, не растягивайте материал и не подтягивайте его к крепежу. Снимите заготовку, исправьте разметку или изготовьте новый шаблон. Натяжение при установке создаёт ошибку ещё до сборки.

Кромки после раскроя осмотрите по всему периметру. Неровность, надрыв или случайный вырез в рабочей зоне являются поводом не устанавливать такую деталь. Прокладка должна лежать без складок, волн и перекручивания. Перед монтажом сравните её с шаблоном и старой деталью, если она была сохранена.

Получить расчёт материала

Проверка перед установкой

Сухая примерка обязательна. Уложите вырезанную деталь на посадочную плоскость без герметика и крепежа. Проверьте, что прокладка не смещается, не перекрывает внутренний проём и полностью закрывает рабочую зону. Затем установите крышку без окончательной затяжки и убедитесь, что она садится на место без усилия со стороны материала.

Осмотрите участки возле отверстий. Между кромкой отверстия и внешним или внутренним контуром должна оставаться рабочая перемычка, предусмотренная шаблоном. Если при вырезании перемычка стала слишком узкой, не компенсируйте это затяжкой крепежа. Деталь следует переделать.

Отдельно проверьте соответствие толщины. После установки крышка должна занимать предусмотренное положение, а крепёж — входить без перекоса. Если зазор изменился, резьбовая часть выступает иначе или крышка упирается в соседний элемент, выбранная толщина может быть неподходящей. В такой ситуации сначала возвращаются к исходным размерам и требованиям узла.

Посадочные поверхности должны быть очищены от старого материала, загрязнений и выступающих фрагментов. Работайте аккуратно, чтобы не повредить плоскость. Любая царапина или заусенец в зоне уплотнения может повлиять на результат, поэтому перед сборкой поверхность осматривают при хорошем освещении.

Типичные ошибки при самостоятельном изготовлении

• Разметка по внешней стороне крышки вместо посадочной плоскости.
• Отсутствие проверки шаблона до раскроя паронита.
• Выбор толщины только по наличию листа.
• Слишком большие отверстия под крепёж.
• Установка детали с надрывами и складками.
• Попытка компенсировать неправильный контур сильной затяжкой.
• Использование деформированной крышки как единственного образца.

Наиболее распространённая ошибка — желание сделать прокладку больше, чтобы она наверняка перекрыла зазор. Такой подход не заменяет точного шаблона. Рабочая ширина должна соответствовать посадочному месту, а внутренний край не должен заходить в область, где он может соприкасаться с движущимися или нагревающимися элементами.

Другой риск — переносить на лист повреждённую старую прокладку без проверки. Сжатый материал может быть уже меньше исходного размера, а разрыв способен скрыть часть контура. Старую деталь используют как источник информации, но окончательную форму контролируют по крышке и сопрягаемой поверхности.

Для сравнения с другими задачами по подбору уплотнений можно ознакомиться со статьёй Размер сальника хвостовика: таблица для УАЗ и Газели. Она относится к другой детали, поэтому её нельзя использовать как источник размеров для клапанной крышки. Аналогично, материал о аналогах подшипников SKF, FAG, NSK посвящён подшипникам и не заменяет проверку прокладочного материала.

Когда нужен другой тип уплотнения

Не всякая задача вокруг крышки решается плоской прокладкой. Если конструкция предусматривает специальный профиль, канавку, эластичное кольцо или манжету, плоский лист может не воспроизвести требуемую форму. Перед раскроем определите, какая деталь была установлена изначально и как она взаимодействует с крышкой.

В каталоге отдельно представлен раздел Манжеты гидравлические и полиуретановые. Манжета и листовая прокладка имеют разное назначение, поэтому заменять одну другой без проверки конструкции нельзя. Если штатное уплотнение имеет профиль или посадочную канавку, сначала уточните тип детали по образцу и документации на узел.

При отсутствии данных о рабочей среде, температуре и требуемой толщине лучше не делать окончательный выбор только по названию материала. Передайте поставщику размеры крышки, форму старой детали, требуемую толщину и количество заготовок. Это сокращает риск покупки листа, который невозможно применить в конкретном соединении.

Частые вопросы

Как снять размеры прокладки клапанной крышки?

Снимите крышку, очистите посадочную плоскость и перенесите на шаблон внешний контур, отверстия и внутренний проём. Проверяйте шаблон по самой крышке до раскроя материала.

Как вырезать прокладку клапанной крышки своими руками?

Сначала изготовьте шаблон из плотного материала, затем перенесите его на лист и вырежьте контур с отверстиями. Рез должен быть ровным, без надрывов и сужений рабочей части.

Подходит ли паронит для клапанной крышки?

Это зависит от конструкции крышки, требуемой толщины и условий работы узла. Перед изготовлением проверьте материал по техническим требованиям автомобиля или оборудования.

Какую толщину паронита выбрать для прокладки?

В разделе доступны листы ПОН-Б толщиной 2 и 2,5 мм. Выбор делают по толщине штатной прокладки, глубине посадочного места и допустимому изменению положения крышки.

Если размеры уже сняты, укажите их вместе с требуемой толщиной и количеством деталей. По этим данным можно уточнить наличие подходящего листа и возможность раскроя.
