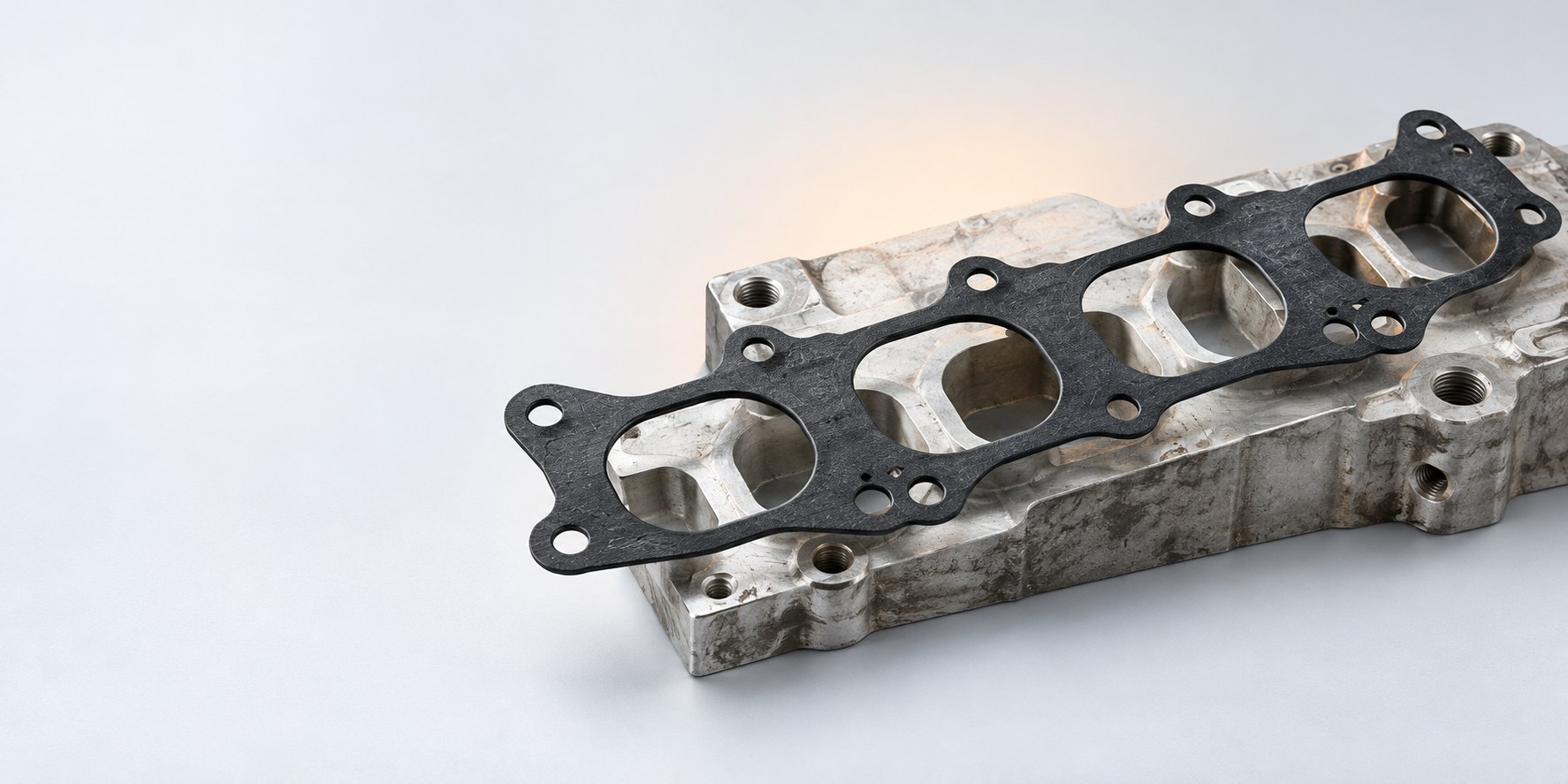

Прокладки впускного коллектора Веста 1.6 и 1.8: выбор

Прокладки впускного коллектора Веста 1.6 подбирают по конструкции соединения, форме посадочного контура и размерам снятого уплотнения, а не только по названию автомобиля. Перед заказом нужно установить, требуется готовая деталь, профильное уплотнение или материал для изготовления прокладки; совместимость подтверждают сравнением с образцом либо документацией на конкретный узел.

Запросить подбор материала

Что проверить до выбора уплотнения

Сначала определяют, какая именно деталь снимается с соединения впускного коллектора. Плоская прокладка, отдельное кольцо и уплотнение сложного профиля требуют разных подходов к подбору. Их нельзя считать взаимозаменяемыми только потому, что все они стоят между сопрягаемыми поверхностями. Для закупки полезны фотография снятого элемента, общий вид посадочного места и сведения о том, как уплотнение фиксируется при сборке. Если старый материал повреждён, сохранившиеся участки позволяют уточнить форму, но не всегда дают достоверную толщину.

При осмотре обращают внимание на контур отверстий, расстояния между ними, перемычки и участки, которые должны оставаться открытыми для прохода воздуха. Уплотнение должно располагаться в предусмотренном месте без перекоса и не выступать в канал там, где этого не допускает конструкция. Важно различать размеры самой детали и размеры посадочной поверхности: они не всегда совпадают. Если для фиксации предусмотрен паз, отдельно проверяют его форму и то, как в нём располагается уплотняющий элемент.

Название «Веста» и указание рабочего объёма двигателя помогают обозначить задачу, но не заменяют идентификацию детали. Даже при одинаковом назначении уплотнения могут отличаться по контуру или способу установки. Поэтому данные для заказа лучше получать непосредственно с демонтированного образца либо из документации на конкретную комплектацию. Когда образца нет, безопаснее сначала уточнить исполнение узла, чем выбирать похожую деталь по фотографии без масштаба.

Прокладка впускного коллектора Веста 1.8

Для двигателя 1.8 действует тот же порядок проверки: сначала конструкция соединения и посадочные размеры, затем материал. Не следует переносить размеры уплотнения с двигателя 1.6 на двигатель 1.8 без сверки. В переданных сведениях нет чертежей или каталожных обозначений готовых автомобильных прокладок, поэтому подтвердить взаимозаменяемость по ним нельзя. Если поставщику направляют запрос по обоим вариантам, их нужно описывать отдельно и прикладывать образцы или измерения для каждого узла.

Особенно важно разделять размеры внешнего контура и рабочей зоны уплотнения. Похожая наружная форма не гарантирует совпадения внутренних окон, отверстий и участков прижима. При сравнении деталей их располагают в одной ориентации и последовательно проверяют каждый элемент контура. Если часть снятой прокладки отсутствует, недостающую форму восстанавливают по посадочной поверхности или документации, а не по предположению о симметрии.

Как выбрать материал и исполнение

Выбор начинают с ответа на вопрос, предусмотрена ли конструкцией готовая формованная деталь или допускается изготовление плоского уплотнения. Листовой материал удобен, когда имеется точный контур для раскроя и известны требования к прокладке. Однако сам факт наличия листа подходящего формата не означает, что его можно установить вместо штатного элемента. Если в узле используется профильное уплотнение, вырезанная плоская прокладка может не обеспечить предусмотренное расположение и обжатие.

В каталоге представлен паронит ПОН-Б толщиной 2 и 2,5 мм в листах 1500×1500 и 1500×3000 мм. Это сведения о доступном материале, а не размеры прокладки для автомобиля. Толщину заготовки нельзя назначать по принципу «какая есть в наличии»: её сопоставляют с требованиями к соединению и с данными по исходному уплотнению. Если снятая деталь уже была сжата или разрушена, измерение её остаточной толщины требует осторожной оценки.

Представлены также уплотнительные кольца из резины размерами 30×45, 35×55×5,5 и 40×60×5,5 мм, а также прокладки CLAMP DN25–DN65 из EPDM. Эти позиции относятся к уплотнительным изделиям, но приведённых данных недостаточно, чтобы назвать их деталями впускного коллектора Весты. Кольцо подбирают по конструкции конкретного посадочного места, а прокладку CLAMP — по соответствующему соединению. Подмена автомобильной прокладки изделием иной формы без проверки размеров и назначения недопустима.

Таблица разделяет фактический ассортимент и сведения, которые ещё предстоит получить для подбора. Число в обозначении листа описывает его формат, а не размеры готовой детали. Размер кольца также нельзя считать подходящим только потому, что он близок к одному из измерений посадочного места: требуется совпадение всей геометрии. Если нужной формы среди перечисленных изделий нет, запрос формулируют как подбор материала или поиск готового уплотнения по образцу, не заявляя заранее об их совместимости.

Прокладки впускного коллектора Лада Веста 1.6: порядок измерения

Перед измерением снятую деталь раскладывают без растяжения и отмечают её ориентацию относительно коллектора. Измеряют общий контур, размеры каждого окна и расположение крепёжных отверстий. Если уплотнение состоит из нескольких отдельных элементов, фиксируют их количество и положение, а не только размер одного образца. Для профильной детали дополнительно описывают форму сечения и посадочный паз. Полученные значения записывают вместе с фотографиями, чтобы при передаче запроса не перепутать соседние отверстия и стороны детали.

Отдельно оценивают состояние образца. Разрывы, следы сильного обжатия и деформация мешают получить исходные размеры. В этом случае измерения со снятого уплотнения сопоставляют с сопрягаемыми поверхностями, но не принимают повреждённый край за исходный контур. Если поверхность узла уже разобрана, фотографии с приложенной мерной шкалой помогут уточнить расположение элементов. При этом фотография не заменяет измерения: перспектива и угол съёмки искажают размеры.

Для заявки полезно перечислить не только геометрию, но и задачу поставки. Можно запросить готовое уплотнение при наличии образца либо лист для изготовления детали по проверенному контуру. Эти варианты требуют разных исходных данных. В первом случае критично однозначно определить совместимую готовую деталь. Во втором необходимо подтвердить, что конструкция допускает выбранный материал и толщину, а изготовитель располагает точным шаблоном для раскроя.

Пример подготовки заявки и расчёта заготовки

Предположим, на руках есть снятое плоское уплотнение, но часть края повреждена. Заявку не стоит сводить к фразе «нужна прокладка на Весту». Сначала фотографируют целые участки и посадочную поверхность, отмечают расположение детали при снятии, затем измеряют окна и отверстия. Недостающий край уточняют по поверхности сопряжения. Если восстановить контур уверенно не получается, это прямо указывают поставщику: неполные данные нельзя выдавать за готовый чертёж.

Если после проверки конструкции выбран вариант изготовления из листа, рассчитывают потребность в заготовках. На схеме раскроя показывают внешний контур каждой прокладки, внутренние вырезы и направление расположения деталей на листе. Затем проверяют, помещается ли нужное количество контуров в доступный формат 1500×1500 либо 1500×3000 мм с учётом расстояния между заготовками и технологических потерь. По одному только внешнему размеру прокладки точный расход материала определить нельзя: важны форма и взаимное расположение деталей.

Такой расчёт отвечает лишь на вопрос о количестве листового материала. Он не подтверждает пригодность паронита для конкретного соединения и не определяет толщину готовой прокладки. Для технического решения отдельно нужны требования к узлу и проверенный размер исходного уплотнения. Если вместо плоской детали требуется элемент сложного профиля, расчёт раскроя листа теряет смысл. В заявке тогда описывают профиль и посадочное место, не предлагая листовую замену как равнозначный вариант.

Чтобы запрос можно было обработать без повторных уточнений, приложите фотографии, схему с размерами, сведения о количестве деталей и укажите, что именно требуется: готовая прокладка, подбор материала или лист под раскрой. Если часть размеров получена по повреждённому образцу, пометьте её как требующую подтверждения. Передать данные для расчёта

Что есть в каталоге и где искать смежные изделия

Листовой материал и уплотнительные изделия представлены в разделе Уплотнения и РТИ. При просмотре каталога нужно отделять характеристики товара от подтверждения его применимости в автомобиле. Наличие паронита, резиновых колец и прокладок CLAMP не означает наличия готового комплекта для конкретного двигателя. Если требуется именно автомобильная деталь, в запросе это указывают явно и прикладывают сведения, позволяющие проверить соответствие.

Раздел Кольца стопорные и опорные относится к изделиям другого назначения: название раздела не должно становиться основанием для выбора уплотнения коллектора. Такое разграничение важно при поиске по слову «кольцо». Для дополнительного чтения о форме резиновых элементов есть материал Кольцо прямоугольного сечения: размеры, резина и ГОСТ. Он помогает ориентироваться в терминологии, но не заменяет проверку конкретной детали.

Соседние публикации собраны в RSS: Статьи enesv.ru. При изучении материалов о других уплотнениях учитывайте различие условий работы и конструкции соединений. Совпадение материала или отдельного размера с описанием в другой статье не является основанием для установки изделия во впускной коллектор. Приоритет остаётся за данными по конкретному узлу и образцом уплотнения, если его состояние позволяет провести сравнение.

Проверка перед установкой

Когда деталь или изготовленная заготовка получена, её ещё раз сопоставляют с посадочным местом до сборки. Проверяют, совпадают ли отверстия, не закрываются ли каналы и не приходится ли растягивать или подрезать изделие для укладки. У листовой прокладки осматривают качество вырезанных краёв и целостность перемычек. У профильного элемента проверяют, занимает ли он предусмотренное положение в пазу. Обнаруженное несовпадение нельзя исправлять затяжкой соединения.

Если полученная прокладка отличается от образца толщиной, материалом или формой, различие нужно выяснить до монтажа. Визуально похожие детали могут по-разному располагаться между сопрягаемыми поверхностями. Повторно используемый повреждённый образец при сравнении рассматривают только как источник геометрических сведений, а не как эталон состояния новой детали. Когда происхождение прежнего уплотнения неизвестно, его соответствие узлу также не следует принимать безусловно.

Итоговый выбор должен отвечать на три отдельных вопроса: подходит ли форма, подтверждены ли размеры и допустим ли материал в данном соединении. Если ответ на любой из них отсутствует, подбор остаётся предварительным. Такой порядок позволяет избежать закупки листа по одной толщине или кольца по одному совпавшему диаметру. Он также помогает сформулировать поставщику конкретный вопрос вместо общего запроса на любую прокладку для автомобиля.

Частые вопросы

Как подобрать прокладки впускного коллектора Лада Веста 1.6?

Сверьте форму, расположение отверстий и посадочные размеры со снятым уплотнением или документацией на конкретный автомобиль. По одному обозначению двигателя совместимость материала или готовой детали подтвердить нельзя.

Подойдёт ли прокладка впускного коллектора Веста 1.8 для двигателя 1.6?

Взаимозаменяемость без проверки не подтверждена. Сравните контур, отверстия и способ установки уплотнения для конкретных узлов.

Можно ли изготовить прокладку впускного коллектора Лада Веста 1.6 из паронита?

Паронитовый лист можно рассматривать как заготовку только после проверки требований к материалу и конструкции соединения. Наличие листа нужной толщины само по себе не подтверждает пригодность готовой прокладки.

Какие размеры нужны для подбора прокладки впускного коллектора Веста 1.8?

Нужны размеры посадочного контура, отверстий и сечения уплотнения, если предусмотрен профильный элемент. Размеры следует брать с исправного образца или из документации на конкретный узел.

Чем проверить готовые прокладки впускного коллектора Веста 1.6 перед установкой?

До монтажа сопоставьте форму и отверстия с посадочной поверхностью и проверьте состояние материала. Уплотнение не должно перекрывать каналы или устанавливаться с натяжением, не предусмотренным конструкцией.

Для предметного запроса направьте описание соединения, фотографии образца и проверенные размеры. Если требуется листовой материал, укажите также предполагаемый контур раскроя и отметьте параметры, которые ещё нужно согласовать.
