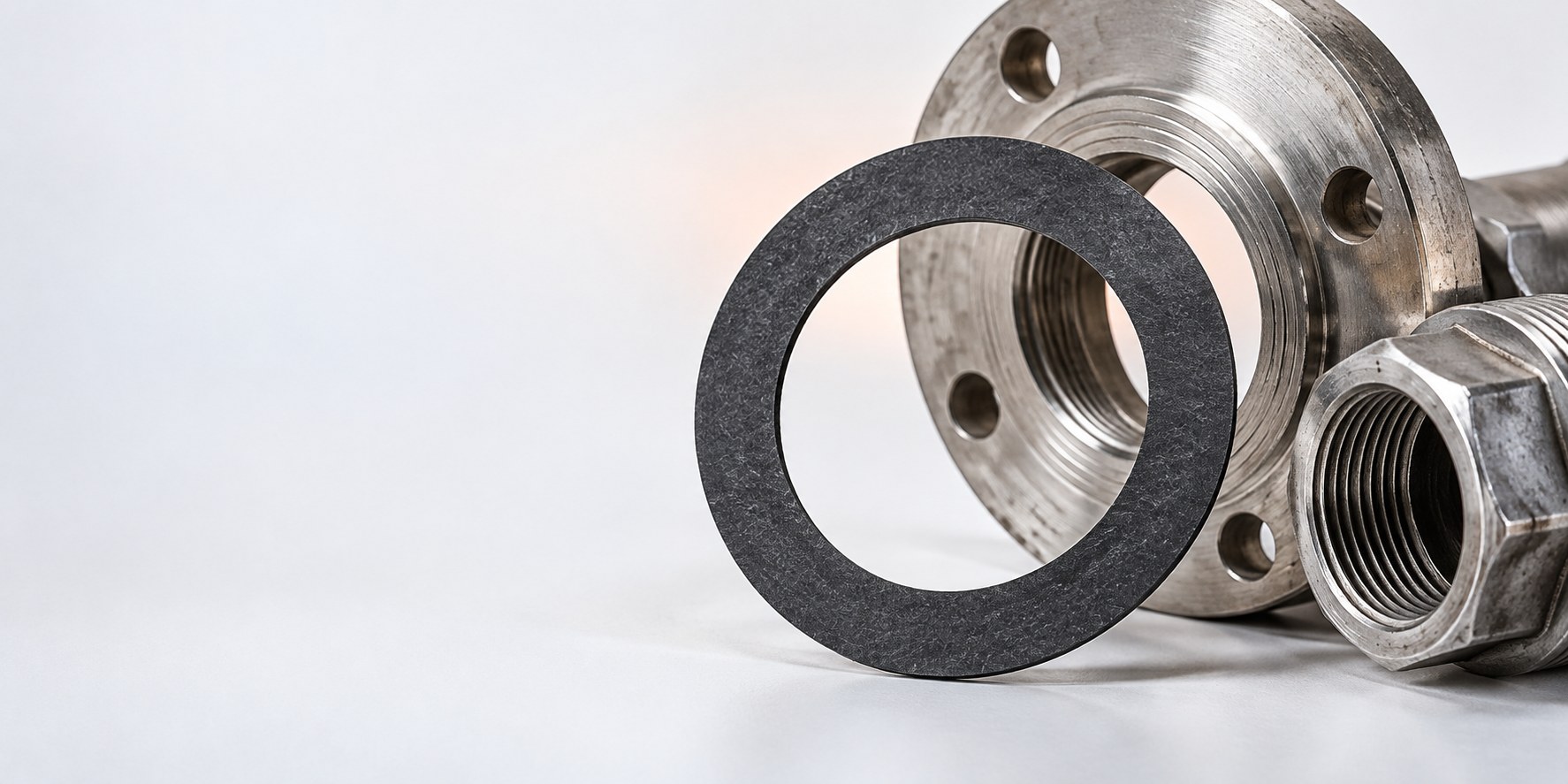

Размер газовой прокладки: выбор для баллона и редуктора

Размер газовой прокладки определяют по конкретному соединению: важны форма посадочного места, внутренний и наружный размеры уплотнения, его толщина и допустимый материал. Для баллона, редуктора, счётчика или котла нельзя назначить один общий размер без данных об арматуре и штатной прокладке.

Уточнить подбор прокладки

Прокладка для газового баллона: размеры и исходные данные

Запрос «прокладка для газового баллона размеры» не указывает, какое именно соединение требуется уплотнить. Прокладка может относиться к узлу присоединения редуктора либо к другому соединению арматуры. В каждом случае размер задаёт не слово «баллон», а геометрия пары сопрягаемых деталей. Поэтому начинать подбор следует с определения узла: где стоит уплотнение, между какими поверхностями оно зажимается и какая деталь удерживает его на месте.

Если сохранилась штатная прокладка, её используют как образец для проверки формы и размеров. При этом изношенный образец может быть сжат, растянут или повреждён; копировать его параметры без сверки с посадочным местом рискованно. Полезно отдельно измерить место установки и посмотреть документацию на вентиль и присоединяемое оборудование. Если прокладка отсутствует, заказывать изделие по фотографии баллона или по приблизительному наружному диаметру нельзя: такая информация не описывает контактные поверхности.

При передаче заявки укажите назначение соединения, его обозначение из документации, форму уплотнения и имеющиеся размеры. Если точных данных нет, так и напишите. Это позволит сначала уточнить применимость изделия, а не подбирать ближайшее по виду кольцо. Газовое соединение должно собираться с уплотнением, предусмотренным для его конструкции; похожая деталь из другого узла не становится подходящей только потому, что помещается внутрь гайки.

Прокладка для газового баллона 50 л: размер соединения

Обозначение объёма баллона не содержит полного описания его вентиля и соединения с редуктором. Поэтому вопрос о размере прокладки для газового баллона 50 л решают тем же способом, что и для любого другого исполнения: устанавливают тип присоединения, проверяют посадочную поверхность и обращаются к документации на фактически установленную арматуру. Назвать размер только по объёму было бы необоснованно.

При сравнении образцов обращайте внимание не только на отверстие и наружный контур. Имеют значение плоскостность, толщина, состояние кромки и положение прокладки после сборки. Деталь, которая смещается при затяжке или перекрывает проход, нельзя считать подобранной. Если неизвестно, была ли снятая прокладка штатной, сначала подтвердите параметры соединения: прежняя установка сама по себе не доказывает правильность выбора.

Прокладки для газового баллона и редуктора: размеры

Редуктор присоединяют к баллону через определённую пару поверхностей, и именно она задаёт требования к прокладке. Для заявки желательно сообщить сведения с самого редуктора и вентиля, а также указать, откуда снято уплотнение. Фраза «прокладка под газовый редуктор» без этих уточнений оставляет открытым вопрос, о каком посадочном месте идёт речь. У разных узлов похожий внешний вид не гарантирует совпадения рабочей поверхности.

У плоского уплотнения проверяют, ложится ли оно на предназначенную для него площадку. Внутренний контур не должен мешать проходу, наружный — попадать под детали, которые не предназначены для обжатия прокладки. Толщину сопоставляют с конструкцией соединения: произвольно более толстая или более тонкая деталь меняет условия зажатия. Если предусмотрено уплотнение иной формы, замена его плоским кольцом без подтверждения совместимости не обоснована.

При осмотре снятой прокладки отдельно фиксируют следы перекоса и неравномерного обжатия. Они могут указывать не только на неверный размер, но и на состояние сопрягаемых поверхностей. Заказ новой детали по размерам деформированного образца не устраняет причину такого следа. Если документация узла требует определённый материал, его нельзя подменять по одному признаку — внешней похожести. Для газового оборудования подбор и последующую проверку соединения выполняют с соблюдением требований к конкретной установке.

Размеры прокладки на газовый редуктор при замене

Для замены подготовьте не одно значение, а описание всей детали: форму, внутренний и наружный контуры, толщину и материал, если он известен. Измерять нужно снятое уплотнение и доступное посадочное место, отмечая расхождения между ними. Прокладку с трещинами, выраженной деформацией или повреждённой рабочей кромкой нельзя использовать как единственный источник размеров.

Если редуктор и баллон находятся отдельно, приложите данные обоих элементов соединения. Это помогает исключить ситуацию, когда прокладка подбирается по редуктору, но фактическая посадка определяется другой сопрягаемой деталью. Когда подтверждения размеров нет, правильный следующий шаг — запросить сведения по арматуре, а не выбирать самое близкое изделие из каталожного перечня.

Размеры прокладок газовых счётчиков

Для счётчика прокладку подбирают по его конкретному присоединению. Само назначение прибора не сообщает геометрию уплотнения: необходимо знать исполнение соединительного узла и требования документации к нему. В заявке указывают модель прибора, обозначения присоединительных деталей и место установки прокладки. Если сведения о штатном изделии сохранились, их сверяют с измерениями, а не заменяют приблизительным замером снятого материала.

Ошибка при подборе часто возникает, когда учитывают лишь наружный размер. Между тем отверстие прокладки, площадь контакта и толщина тоже влияют на то, как она расположится при сборке. Отдельно следует проверить, не перепутана ли прокладка самого соединения счётчика с уплотнением соседнего участка трубопровода. Даже расположенные рядом детали могут выполнять разные задачи и иметь разные требования к установке.

При работе со счётчиком также учитывают порядок обслуживания оборудования. Подбор материала не означает разрешения самостоятельно разбирать узел или нарушать предусмотренные правила доступа к прибору. Если документация не даёт достаточно данных, направьте поставщику сведения о соединении и запросите подтверждение применимости предлагаемого уплотнения до выполнения работ.

Прокладки для газового котла и соединений обвязки

У котла несколько узлов, в которых могут встречаться уплотнения, поэтому словосочетание «прокладка газового котла» недостаточно для заказа. Сначала определяют конкретное место установки и назначение соединения. Прокладку газового присоединения нельзя выбирать по образцу уплотнения другого контура только потому, что их размеры кажутся одинаковыми. Совпадение геометрии не подтверждает требования к материалу и условиям работы.

Полезные исходные данные — документация на оборудование, обозначение нужного узла, сведения о сопрягаемых деталях и состояние посадочных поверхностей. Если снятое уплотнение потеряло форму, измерение делают с оговоркой о его состоянии. При отсутствии подтверждённого размера безопаснее запросить спецификацию узла, чем принимать размер по приблизительному совпадению с ассортиментом. Для обслуживания котла и проверки соединений придерживаются установленного для оборудования порядка работ.

Отдельно различайте готовую прокладку и листовой материал, из которого теоретически можно изготовить деталь. Наличие материала нужной толщины не подтверждает, что он предназначен для выбранного соединения. Форма, отверстия, рабочая поверхность и допустимость применения должны быть установлены до изготовления или заказа.

Как выбрать размер и материал прокладки

Подбор удобно начинать с документации на соединение. Если в ней указана штатная деталь, сверяйте с ней предложение поставщика. Если такого указания под рукой нет, последовательно определите место установки, форму посадки и размеры сопрягаемых поверхностей. После этого уточняют материал и толщину. Такой порядок снижает риск ситуации, когда сначала найдено внешне похожее изделие, а затем его пытаются приспособить к неподходящему узлу.

• Зафиксируйте, к какому оборудованию относится соединение и какие детали оно связывает.
• Уточните форму посадочного места и контур штатного уплотнения.
• Сверьте внутренний и наружный размеры, а также толщину по документации и доступному образцу.
• Проверьте требования к материалу именно для данного соединения.
• Передайте поставщику сведения, по которым можно подтвердить применимость, а не только приблизительный размер.

В каталоге представлены разные виды уплотнительной продукции, но каталог не заменяет документацию на газовый узел. Начать поиск можно в разделе Уплотнения и РТИ. Если речь идёт именно об опорном кольце, ассортимент указан в разделе Кольца стопорные и опорные. Название раздела и наличие близкого размера не подтверждают пригодность изделия для баллона, редуктора, счётчика или котла.

По смежным вопросам полезны статьи Кольцо уплотнительное ГОСТ: размеры и материалы и Замена прокладок фланцевых соединений: размеры и ГОСТ. Их следует использовать для понимания различий между видами уплотнений, а не как источник универсального размера для газового баллона.

Передать данные для подбора

Какие размеры подтверждены для товаров каталога

Ниже приведены только сведения о продукции, указанные для каталога. Таблица помогает не смешивать размерный ряд изделий с требованиями конкретного газового соединения. В частности, обозначение DN у прокладки CLAMP не является ответом на вопрос о размерах прокладки баллона или редуктора. Аналогично размеры опорных колец нельзя автоматически переносить на счётчик либо котёл.

Особенно важно различать обозначение материала и размер готового изделия. Для паронита ПОН-Б указаны две толщины, но по ним невозможно определить внутренний контур, наружный контур и совместимость с конкретным посадочным местом. Для набивки АП-31 приведено сечение; это другой вид продукции, и его нельзя рассматривать как готовую прокладку для присоединения редуктора. Перечень опорных резиновых колец также описывает доступные изделия, а не рекомендованные размеры газовой арматуры.

Что сообщить при запросе прокладки

Чем точнее описан узел, тем проще проверить предложение до заказа. Укажите оборудование и место установки, обозначения с документации, тип соединения и сведения о штатной прокладке. Если есть снятая деталь, сообщите её форму, размеры и состояние: сжатый либо повреждённый образец нельзя считать точным эталоном. Когда выполнены собственные измерения, полезно разделить размеры образца и размеры посадочного места, чтобы не смешать разные источники данных.

Фотографии могут дополнить описание, если на них видны обе сопрягаемые детали и положение уплотнения. Однако фотография без масштаба не даёт точного размера и не подтверждает материал. Если оборудование уже разобрано, не оставляйте без внимания состояние поверхностей, на которые должна опираться прокладка: новый материал не исправит повреждение посадки. Вопросы по разборке, сборке и проверке герметичности решают в рамках требований к конкретному газовому оборудованию.

Для сравнения предложений просите указать, какие характеристики изделия подтверждены, а какие ещё требуют сверки. Не стоит считать ответом формулировку «подойдёт для баллона», если не названы узел и основание подбора. При отсутствии документации запросите её у ответственной стороны или изготовителя оборудования. Это обычно полезнее, чем многократно покупать уплотнения близких размеров.

Частые вопросы

Какой размер прокладки для газового баллона?

Единого размера для всех баллонных соединений нет. Уточните исполнение вентиля, присоединяемое устройство и посадочное место уплотнения; затем сверяйте параметры с документацией на эти детали.

Как определить размер прокладки для газового баллона 50 л?

Объём баллона не определяет размер прокладки. Нужны данные о фактически установленной арматуре и соединении, в котором находится уплотнение.

Какие размеры прокладки на газовый редуктор нужны?

Они зависят от конструкции конкретного присоединения. Для подбора сообщите сведения о редукторе и сопрягаемой детали, форму посадки и параметры штатного уплотнения.

Как узнать размеры прокладок газовых счётчиков?

Проверьте документацию на счётчик и его присоединительный узел. Если сохранился образец, сопоставьте его размеры с посадочным местом и учитывайте возможную деформацию.

Можно ли использовать прокладку CLAMP вместо прокладки редуктора?

Одного сходства размеров для такой замены недостаточно. Совместимость должна быть подтверждена по конструкции соединения и требованиям к материалу; наличие прокладок CLAMP в каталоге этого не доказывает.

Итог по подбору

Для заказа нужна характеристика соединения, а не только название оборудования. Начните с документации и посадочного места, затем уточните геометрию и материал штатного уплотнения. Размеры изделий из каталога используйте для сверки после определения требований к узлу, не как универсальную таблицу для баллонов, редукторов, счётчиков и котлов. Если исходных данных недостаточно, передайте имеющиеся сведения на проверку до заказа.
