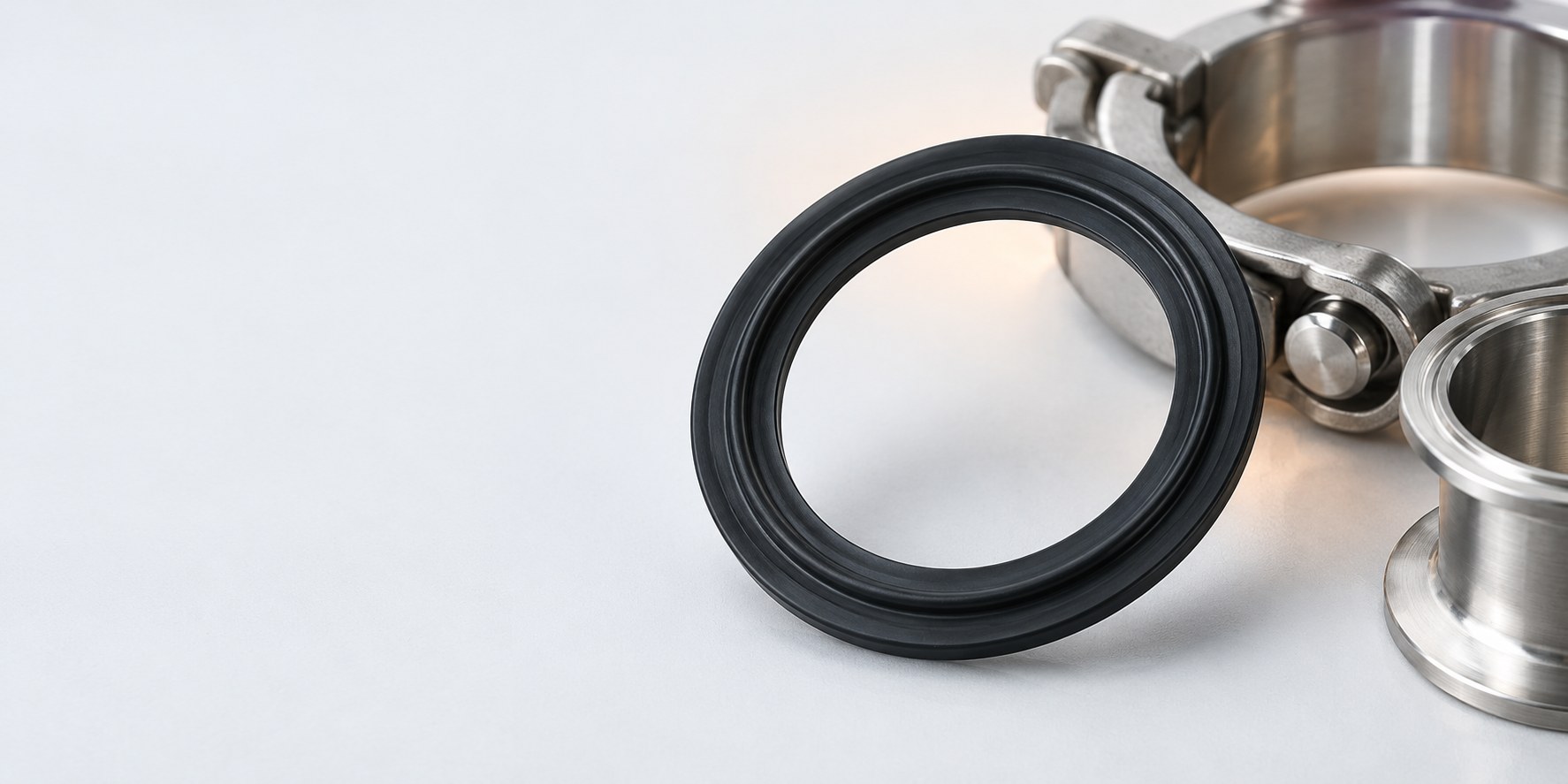

Уплотнительное кольцо датчика температуры: как подобрать

Уплотнительное кольцо датчика температуры подбирают по типу присоединения, размеру ответной части и условиям работы узла. Если датчик устанавливается через соединение clamp, можно рассмотреть прокладку CLAMP соответствующего размера; для другого соединения выбирать её только по внешнему сходству нельзя.

Уточнить подбор прокладки

Что проверить до подбора уплотнения

Название «кольцо датчика температуры» описывает назначение детали, но не определяет её исполнение. Уплотнение работает в конкретном месте соединения: между поверхностями датчика, его установочного элемента и ответной части оборудования. Поэтому начинать следует не с поиска похожего кольца, а с установления того, как именно закреплён датчик. Для заказа пригодятся обозначение датчика, сведения о присоединении и описание места установки. Если датчик уже установлен, полезно сохранить информацию о снятой детали и о том, где она находилась в узле.

Сначала найдите документ на датчик или сборочный узел. В нём нужно проверить обозначение присоединения и требования к уплотнению. Затем сопоставьте эти сведения с ответной частью: одинаково названные датчики могут устанавливаться в разных узлах, а подбор ведётся для соединения целиком. Когда документации нет, не заменяйте её предположением по фотографии. Видимый край уплотнения не всегда показывает его полный профиль, а снятая деталь может быть деформирована. В такой ситуации лучше собрать доступные обозначения и уточнить совместимость до заказа.

Отдельно определите, что требуется заменить: только прокладку или ещё и элемент соединения, который её удерживает. Следы повреждения на уплотнении не позволяют автоматически сделать вывод о состоянии прилегающих поверхностей. При разборке имеет смысл осмотреть место посадки и зафиксировать, как располагалась старая деталь. Эти сведения помогут отличить ошибку в подборе от проблемы с самим соединением. Подбор новой прокладки не заменяет проверку ответной части и порядка сборки, установленного для оборудования.

Поиск в каталоге удобно начинать с раздела Уплотнения и РТИ, но название раздела не подтверждает совместимость конкретной позиции с датчиком. Сначала определяют исполнение соединения, затем сверяют обозначение и размер детали. Смежные изделия тоже нельзя считать заменой прокладке: например, раздел Кольца стопорные и опорные относится к деталям с другим назначением. Совпадение слова «кольцо» в названии не означает, что деталь выполняет функцию уплотнения.

Как выбрать прокладку по соединению и размеру

Порядок выбора состоит из нескольких проверок, и пропуск любой из них повышает риск получить неподходящую деталь. Первая проверка — тип присоединения датчика. Вторая — обозначение размера соединения на датчике и ответной части. Третья — форма и посадочное место уплотнения, если эти сведения приведены в документации. Четвёртая — условия работы, от которых зависит допустимость материала. Только после этого можно сопоставлять полученные данные с позицией каталога и оформлять запрос.

• Запишите обозначение датчика и его присоединения без сокращений по памяти.
• Проверьте ответную часть, в которой датчик установлен или будет установлен.
• Найдите размер соединения в документации на узел.
• Уточните, какая деталь предусмотрена для уплотнения именно этого соединения.
• Проверьте пригодность материала для рабочей среды и режима оборудования.
• Передайте поставщику сведения, по которым можно сверить выбранную позицию.

Размер следует брать из обозначения соединения и документации, а не определять только по приблизительному наружному диаметру снятой детали. Уплотнение после эксплуатации может отличаться по форме от новой детали, поэтому измерение образца полезно как дополнительная проверка, но не всегда достаточно для заказа. Если на корпусе датчика указан один размер, а на ответной части найдено другое обозначение, такое расхождение нужно выяснить до выбора прокладки. Заказ по одному из двух обозначений без проверки всего узла оставляет риск несовместимости.

Не менее важно различать размер соединения и геометрию самой прокладки. Обозначение DN в перечне позиций помогает найти размерный вариант CLAMP, но само по себе не описывает все особенности посадочного места. Для уверенного подбора нужно подтвердить, что соединение действительно рассчитано на соответствующую прокладку и что ответная часть ему соответствует. Если есть документация на узел, используйте её как основной источник. Если её нет, передайте поставщику доступные обозначения и фотографии соединения, не называя предполагаемый размер установленным фактом.

При замене не стоит ориентироваться только на привычное название детали в заявке. В документах одного предприятия её могут называть кольцом, прокладкой или уплотнением. Для снабжения важнее однозначно указать присоединение, размер и требуемую позицию. Это снижает вероятность, что по слову «кольцо» будет предложена деталь другого назначения. Перед согласованием заказа полезно ещё раз сопоставить описание выбранной позиции с документом на датчик и с фактической ответной частью оборудования.

Когда рассматривать прокладку CLAMP

В списке представлены прокладки ОВЕН CLAMP для установки датчиков с присоединением clamp. Это основание рассматривать такие позиции, если присоединение вашего датчика обозначено как clamp. Оно не означает, что любая прокладка CLAMP подойдёт к любому датчику температуры: требуется совпадение размера и проверка условий применения. Если тип присоединения неизвестен, сначала установите его по документам на датчик и узел. Покупать CLAMP-прокладку только потому, что старая деталь выглядит круглой, не следует.

Материал указанных прокладок CLAMP — EPDM. По одному названию материала нельзя подтвердить пригодность прокладки для конкретной установки. До заказа нужно знать рабочую среду и режим работы узла, а затем сверить применимость материала с требованиями к оборудованию. Здесь нельзя подменять проверку общим утверждением, что EPDM подходит для всех датчиков температуры: датчик измеряет температуру, но уплотнение работает в условиях конкретного соединения. Если нужные сведения отсутствуют, укажите это в запросе и запросите подтверждение совместимости.

Таблица показывает только известные сведения о представленных позициях. Она не заменяет описание конкретного датчика, ответной части и рабочих условий. Выберите размер из перечня лишь после сверки обозначения соединения. Если нужного обозначения в перечне нет, не подставляйте ближайший размер: внешнее сходство не подтверждает посадку прокладки. Если обозначение есть, но остаются сомнения по конструкции узла или материалу, запросите уточнение до оформления заказа.

Запросить проверку совместимости

Какие сведения передать в запросе

Точный запрос позволяет проверить позицию без догадок о месте установки. Укажите обозначение датчика, тип присоединения, размер соединения и наименование ответной части, если оно известно. Приложите документ, где показано уплотнение или описано присоединение. При замене установленной детали можно добавить фотографию узла до разборки и фотографию снятой прокладки. Фотографии помогают понять контекст, но не должны оставаться единственным основанием для выбора, если обозначения можно получить из документации.

Опишите условия работы настолько подробно, насколько они известны ответственному за оборудование специалисту. Для проверки материала важны не общие слова «для датчика температуры», а сведения о том, с чем контактирует уплотнение и в каком режиме работает соединение. Если часть информации неизвестна, лучше явно отметить пробел, чем записывать предполагаемое значение как подтверждённое. Тогда поставщик сможет указать, какие данные нужно дополнить, а решение о применимости прокладки не будет основано на неверной исходной информации.

В заявке разделяйте подтверждённые сведения и предположения. Формулировка «на датчике указано присоединение clamp» сообщает проверяемый факт, а формулировка «похоже на clamp» означает, что тип соединения ещё требуется установить. Так же следует поступать с размером: перепишите его из документа или маркировки и укажите источник. Если размер оценён по снятой прокладке, сообщите об этом отдельно. Такой порядок особенно полезен, когда закупку ведёт сотрудник, который не осматривал оборудование лично.

Проверку комплектующих удобно проводить так же последовательно, как и проверку параметров другого оборудования. В статье Характеристика блока питания: что проверить рассмотрен подход к сбору исходных данных перед выбором. Для прокладки набор данных иной, но принцип остаётся практическим: сначала установить требования узла, затем сравнивать предложения. Это помогает избежать заказа по неполному описанию и повторного согласования позиции после получения товара.

Проверка перед установкой и типичные ошибки

После получения прокладки сверьте её обозначение с согласованной заявкой и документами на соединение. Затем проверьте, что для установки подготовлен именно тот узел, сведения о котором использовались при подборе. Если прокладка предназначалась для одного датчика, не переносите решение на другой только потому, что датчики выполняют одинаковую функцию. Совпадать должны присоединение и условия применения. При обнаружении расхождения лучше остановить установку и уточнить позицию, чем пытаться приспособить деталь к неподходящему месту.

Частая ошибка — смешивать требования к материалу и требования к геометрии. Даже если материал допустим для условий работы, неподходящий размер или иное исполнение не обеспечат правильную посадку. Обратная ситуация тоже возможна: совпавший размер не подтверждает пригодность материала. Поэтому два вопроса следует проверять отдельно. Для представленных CLAMP-прокладок известен материал EPDM и перечень размеров, но решение о применении в конкретном узле требует дополнительных данных от его владельца.

Ещё одна ошибка — использовать название соседней товарной группы как доказательство взаимозаменяемости. Каталог помогает найти изделия, но принадлежность деталей к общему разделу не делает их одинаковыми по функции. Аналогично наличие материала в описании другой продукции не подтверждает его свойства в вашем соединении. Если требуется работать с нормативными или материалами других групп, исходные документы нужно изучать отдельно. Например, статья Ткань асбестовая ГОСТ: марки АТ-2, АТ-3 и АТ-4 посвящена иному материалу и не служит основанием для подбора прокладки датчика.

Не следует также считать снятую прокладку безусловно точным образцом. Она могла быть установлена ранее без проверки совместимости, а после работы её форма могла измениться. Сравнение с образцом полезно для выявления явных расхождений, но итоговый выбор лучше подтверждать сведениями о соединении. Если документы и образец противоречат друг другу, зафиксируйте это в запросе. Такой случай требует выяснения причины, а не автоматического повторения прежней закупки.

Итоговая проверка короткая: установлен тип присоединения, подтверждён размер ответной части, определено требуемое уплотнение, проверена пригодность материала, а выбранная позиция сопоставлена с заявкой. Для clamp-соединения после этих шагов можно рассматривать представленную прокладку CLAMP нужного размера. Если хотя бы один из пунктов не подтверждён, запросите недостающие данные у специалиста по оборудованию или уточните подбор до заказа. Это надёжнее, чем выбирать кольцо по общему названию и внешнему виду.

Частые вопросы

Как определить тип соединения датчика температуры?

Начните с обозначения присоединения в документации датчика и проверьте ответную часть оборудования. Если документов нет, соберите имеющиеся обозначения и фотографии узла для уточнения; внешнее сходство само по себе не подтверждает тип соединения.

Как проверить размер уплотнения датчика температуры?

Сверьте размер соединения на датчике и ответной части с обозначением выбранной прокладки. Размер снятой детали используйте как вспомогательные сведения, особенно если прокладка уже была в эксплуатации.

Когда подходит прокладка CLAMP?

Её рассматривают при установке датчика с присоединением clamp. Дополнительно должны совпадать размер соединения и требования к материалу для конкретных условий работы.

Из какого материала прокладки ОВЕН CLAMP?

Материал указанных прокладок — EPDM. Возможность применения в вашем узле следует проверять по рабочей среде и режиму, а не только по названию материала.

Какие размеры прокладок CLAMP представлены?

В списке указаны DN25, DN32, DN40, DN50 и DN65. Выбирать вариант нужно по подтверждённому размеру соединения; наличие нужной позиции перед заказом следует уточнить.
