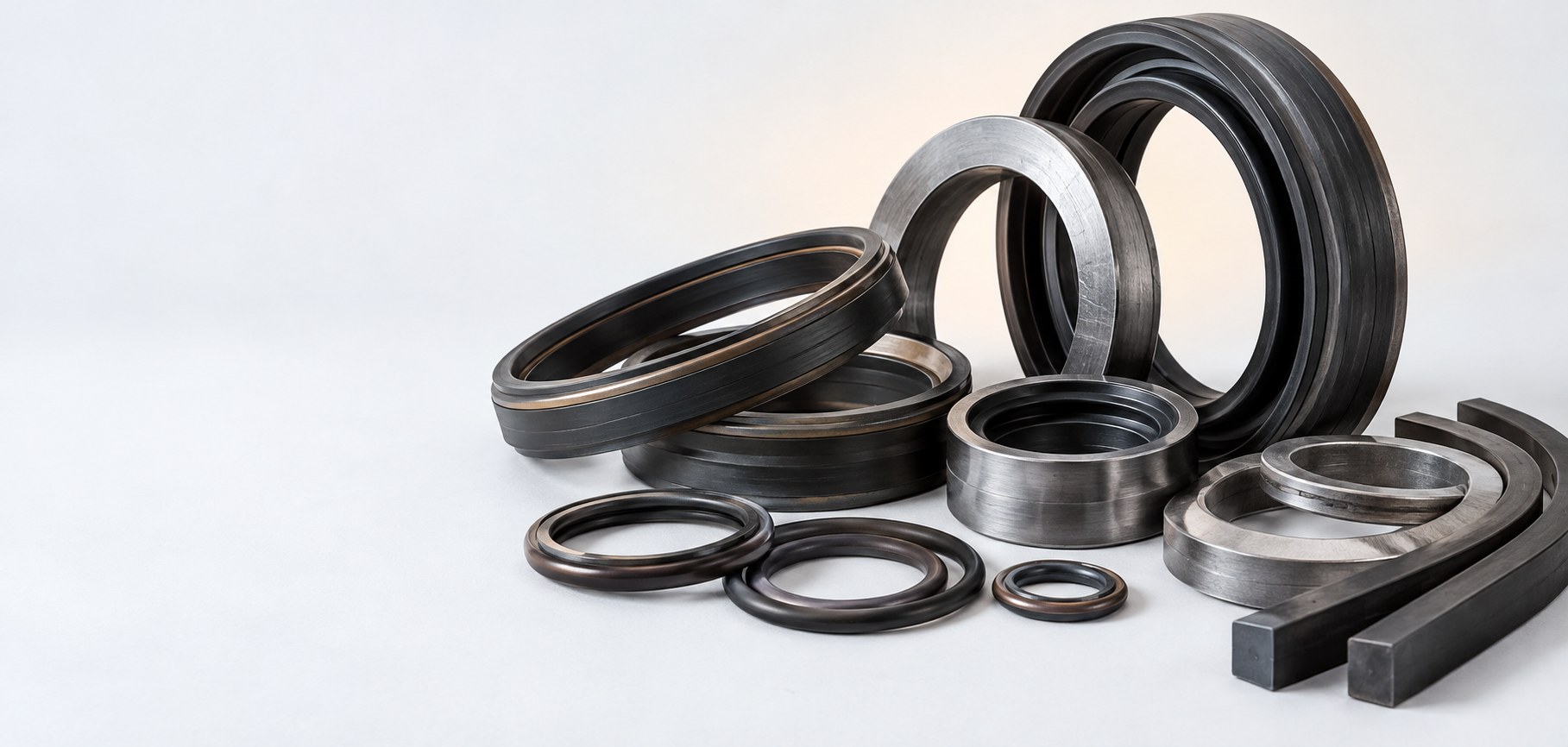

Уплотнительное кольцо высокого давления: выбор и размеры

Уплотнительное кольцо высокого давления выбирают по посадочным размерам, типу уплотняемого узла и условиям работы. В доступном ассортименте есть опорные кольца, резиновые кольца, гидравлические манжеты и набивка с указанными размерами и нормативными обозначениями.

Уплотнительное кольцо высокого давления: назначение и варианты

Уплотнительный элемент нужен для ограничения утечки рабочей среды в месте соединения или перемещения деталей. При повышенном давлении к нему предъявляют более строгие требования: изделие должно соответствовать посадочному месту, сохранять контакт с сопрягаемыми поверхностями и не препятствовать работе механизма.

На практике одно и то же бытовое название может относиться к разным изделиям. Кольцо может быть самостоятельным элементом статического уплотнения, частью опорной пары или компонентом узла с подвижной деталью. Для гидравлических механизмов чаще рассматривают манжеты, а в набивных узлах используют профильный уплотнительный материал.

Поэтому поиск только по слову «кольцо» не всегда приводит к правильному результату. Сначала определяют тип соединения, затем проверяют размерный ряд и материал. Если в заявке указаны только наружный диаметр или условное название, этих данных может быть недостаточно для точного подбора.

Категория Уплотнения и РТИ подходит для первичного просмотра номенклатуры. Для кольцевых деталей отдельно выделен раздел Кольца стопорные и опорные, а изделия для гидравлических узлов собраны в разделе Манжеты гидравлические и полиуретановые.

Размеры и конструкция уплотнительных деталей

Размеры уплотнения нужно читать в связи с его формой. Для кольца обычно указывают несколько параметров, которые позволяют оценить наружный и внутренний габарит, а также толщину. Для манжеты запись также описывает базовые размеры, однако форма профиля и рабочая кромка имеют самостоятельное значение.

В переданных данных указано опорное кольцо 500 × 540 × 11 мм. Это крупноразмерная позиция, которую нельзя подбирать по одному диаметру: необходимо проверить все три значения и соответствие посадочному месту.

Также доступны опорные резиновые кольца 35 × 55 × 5,5 мм и 45 × 65 × 5,5 мм. Их размеры отличаются как по диаметрам, так и по толщине. Даже при внешнем сходстве такие позиции не следует взаимозаменять без проверки канавки, сопрягаемой детали и требуемого прижатия.

Отдельная позиция — манжеты 20 × 32 × 6 по ГОСТ 6969-54. В данном обозначении присутствуют размер и ссылка на нормативный документ. При оформлении заявки важно сохранить запись полностью, чтобы поставщик сопоставил запрос с нужной номенклатурой.

Набивка АП-31 представлена сечениями 14 × 14 мм и 18 × 18 мм по ГОСТ 5152-84. Это не кольцо, а материал для набивного уплотнения. Его рассматривают отдельно от кольцевых и манжетных изделий, поскольку принцип установки и контроль размера здесь иные.

Как выбрать уплотнение для узла под давлением

Подбор начинают с технических данных оборудования. Нужны размеры посадочного места, тип движения детали, характер соединения и сведения о рабочей среде. Если изделие устанавливается в неподвижное соединение, приоритет имеют точность посадки и равномерное прижатие. Для подвижного узла дополнительно оценивают форму рабочей кромки и возможность перемещения.

Первый этап — определить, что именно требуется заменить. Снятая деталь помогает установить фактический профиль, но ее размеры могут измениться из-за износа или деформации. Поэтому измеряют не только старое изделие, но и посадочную канавку, вал, корпус или сопряжённую поверхность.

Второй этап — сопоставить размерную запись. Для позиций 35 × 55 × 5,5 и 45 × 65 × 5,5 мм нельзя ограничиваться совпадением двух параметров. Отличие по диаметру изменит положение уплотняющего контакта, а отличие по толщине может повлиять на посадку и прижатие.

Третий этап — определить тип элемента. Опорное кольцо, манжета и набивка выполняют сходную задачу по ограничению утечки, но не являются универсальными заменами друг другу. Если конструкция рассчитана на манжету, установка обычного кольца может не обеспечить нужного профиля. Если предусмотрена набивочная камера, потребуется материал соответствующего сечения.

Четвёртый этап — проверить материал. В исходных данных прямо обозначены резиновые опорные кольца. Для опорного кольца 500 × 540 × 11 мм и манжеты 20 × 32 × 6 материал отдельно не указан, поэтому его нельзя определять предположительно. При запросе нужно уточнить материал по каталожной позиции и условиям эксплуатации.

Пятый этап — зафиксировать нормативное обозначение. Для манжет 20 × 32 × 6 следует указывать ГОСТ 6969-54. Для набивки АП-31 необходимо сохранить оба параметра сечения и ссылку на ГОСТ 5152-84. Такая запись снижает риск подмены нужной позиции похожим изделием.

Если оборудование относится к насосной установке, полезно отдельно проверить влияние давления на весь узел, а не только на уплотнитель. В статье Какой поверхностный насос выбрать: давление и установка рассматриваются вопросы давления и установки насосного оборудования.

Опорные кольца: размеры и проверка совместимости

Опорное кольцо применяют как самостоятельную деталь либо как часть уплотнительного узла, когда необходимо сохранить заданную геометрию при воздействии давления. Само название не заменяет технического описания: перед заказом проверяют размер, форму, материал и место установки.

Позиция 500 × 540 × 11 мм относится к крупному размеру. Для неё особенно важна проверка фактической геометрии корпуса и сопряжённой детали. При больших габаритах даже небольшое несовпадение посадочного размера может привести к неполному контакту или затруднить монтаж.

Резиновые кольца 35 × 55 × 5,5 мм и 45 × 65 × 5,5 мм имеют более компактные размеры и обозначены как опорные. При выборе между ними сравнивают размер канавки, диаметр сопряжённой детали и требуемую толщину элемента. Нельзя переносить размер одной позиции на другую по аналогии.

Для заявки желательно указать, где устанавливается кольцо: в корпусе, на валу, в крышке, в соединении или в другом узле. Также следует сообщить, является ли соединение неподвижным. Эти сведения позволяют отделить опорную деталь от манжеты или обычного элемента статического уплотнения.

При приёмке сверяют маркировку и размерную запись с заказом. Изделия с близкими обозначениями размещают раздельно, чтобы не смешивать позиции 35 × 55 × 5,5 и 45 × 65 × 5,5 мм. Для крупной позиции дополнительно проверяют отсутствие повреждений кромок и деформации при хранении.

Манжеты и набивка в уплотнительных узлах

Манжета отличается от кольца рабочим профилем. В гидравлическом узле она устанавливается с учётом направления давления, формы посадочного места и характера движения. Поэтому размер 20 × 32 × 6 по ГОСТ 6969-54 следует рассматривать как конкретную позицию, а не как универсальный размер для любой конструкции.

При замене манжеты фиксируют размеры корпуса и подвижной детали. Также проверяют, как изделие устанавливалось в исходном узле, где расположена рабочая кромка и есть ли дополнительные элементы. При отсутствии этих данных поставщик не сможет надёжно подтвердить взаимозаменяемость.

Набивка АП-31 14 × 14 мм и 18 × 18 мм используется в другом типе уплотнительного решения. Здесь основным параметром является сечение материала, которое должно соответствовать набивочной камере. Выбор между двумя сечениями делают только после измерения канавки или камеры, а не по внешнему сходству старого материала.

Нормативные обозначения помогают сформировать точную заявку, но не отменяют проверки конструкции. Для манжеты в запросе указывают 20 × 32 × 6 и ГОСТ 6969-54. Для набивки — АП-31, сечение 14 × 14 или 18 × 18 мм и ГОСТ 5152-84.

При эксплуатации насосного оборудования уплотнение рассматривают вместе с параметрами системы. Дополнительные сведения по бытовым насосным решениям приведены в статье Насос повышения давления: выбор для дома и квартиры. Это соседняя тема, но она помогает разделить вопросы выбора насоса и подбора комплектующей детали.

Какие данные указать в заявке поставщику

Для точного подбора в заявке указывают название детали, полный размер, количество и узел установки. Если позиция имеет нормативное обозначение, его переписывают без сокращений: манжеты 20 × 32 × 6 по ГОСТ 6969-54 или набивка АП-31 14 × 14 мм по ГОСТ 5152-84.

Для опорного кольца 500 × 540 × 11 мм указывают все три размера. Для резиновых колец приводят полные записи 35 × 55 × 5,5 мм или 45 × 65 × 5,5 мм. Формулировка «кольцо высокого давления» без размеров и изображения не позволяет однозначно определить нужную позицию.

Полезно приложить фотографию старой детали, чертёж, эскиз канавки или фрагмент паспорта оборудования. На изображении должны быть видны форма профиля и место установки. Если есть несколько похожих деталей, каждую позицию оформляют отдельной строкой.

Также сообщают рабочую среду и режим эксплуатации, если эти сведения доступны. Материал подбирают не по общему названию изделия, а с учётом совместимости с системой. По позициям, где материал не указан в исходной заявке, его следует уточнить перед подтверждением заказа.

Такой порядок сокращает число уточнений и помогает сопоставить запрос с реальным разделом каталога. При необходимости можно направить поставщику размеры, фотографии и описание узла для проверки комплектации.

Частые вопросы

Как выбрать уплотнительное кольцо высокого давления?

Сопоставьте все размеры, профиль, место установки и материал. Для точного запроса укажите также тип оборудования и нормативное обозначение, если оно есть.

Какие размеры опорных колец доступны?

Указаны размеры 500 × 540 × 11 мм, 35 × 55 × 5,5 мм и 45 × 65 × 5,5 мм. Две последние позиции обозначены как резиновые опорные кольца.

Можно ли заменить кольцо манжетой?

Только после проверки конструкции и посадочного места. Кольцо и манжета имеют разную форму, поэтому их нельзя считать взаимозаменяемыми по одному размеру.

Как выбрать сечение набивки?

Сечение выбирают по размеру набивочной камеры. В перечне доступны АП-31 14 × 14 мм и 18 × 18 мм по ГОСТ 5152-84.
