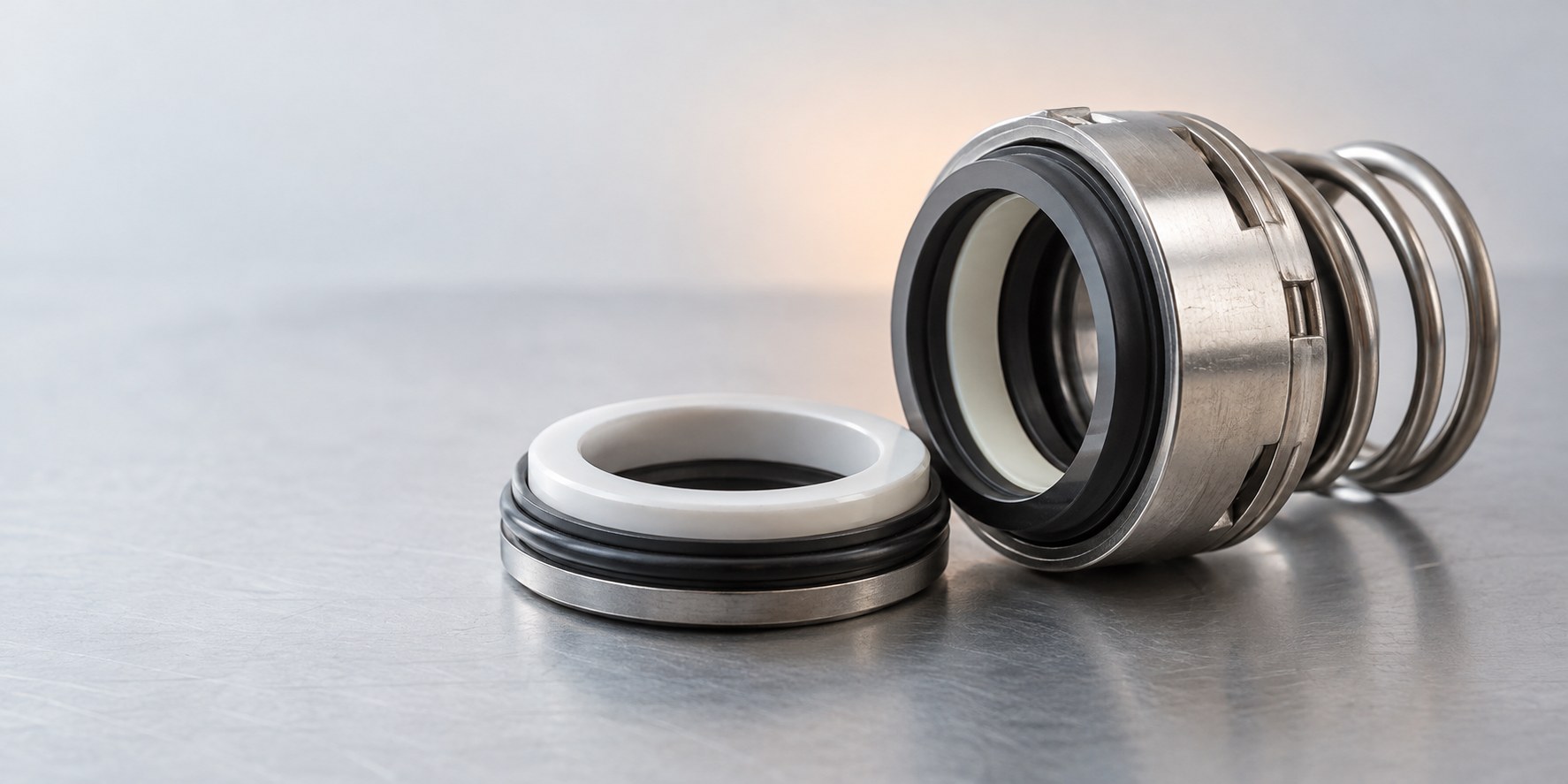

Замена торцевого уплотнения: насосы Grundfos и Wilo

Замена торцевого уплотнения начинается с точного определения модели насоса и установленного исполнения детали. После отключения и разборки оборудования старое уплотнение снимают без повреждения вала и посадочных поверхностей, очищают узел и устанавливают совместимое изделие без перекоса.

Запросить подбор уплотнения

Замена торцевого уплотнения на насосе: что проверить до разборки

Основная ошибка при ремонте насоса — заказ детали только по внешнему виду. Торцевой узел может отличаться размерами, конструкцией, материалами контактных поверхностей и способом фиксации. Поэтому до начала работ нужно записать марку, модель и исполнение насоса, а также собрать сведения с прежнего изделия.

Если маркировка на корпусе или шильдике читается, её фотографируют полностью. Отдельно фиксируют положение деталей до разборки. Это помогает не перепутать сторону установки, порядок элементов и направление монтажа. Если насос уже разобран, полезно сохранить старое уплотнение до завершения подбора, даже если оно заметно изношено.

Следует оценить причину выхода узла из строя. Видимые следы протечки могут быть связаны не только с самой деталью, но и с повреждением вала, посадочного места, крышки или сопряжённой поверхности. Установка нового изделия на повреждённое основание не устраняет причину неисправности.

Для работы готовят чистое место, мягкую безворсовую ветошь и ёмкость для снятых элементов. Абразивные материалы, острые предметы и загрязнённый инструмент не используют рядом с рабочими поверхностями. Торцевые контактные части особенно чувствительны к царапинам и частицам грязи.

Какие данные снять с насоса

• марку и точную модель насоса;
• обозначение исполнения, если оно указано на корпусе или старой детали;
• положение уплотнения относительно вала и корпуса;
• сведения о размерах и форме снятого узла;
• причину демонтажа и признаки неисправности.

Эти данные передают поставщику до заказа. Если точной идентификации нет, подбирать деталь только по названию бренда нельзя. Для Grundfos и Wilo это особенно важно: в приведённом списке каталога такие торцевые уплотнения не указаны, поэтому соответствие конкретной модели автоматически предполагать нельзя.

Как выбрать торцевое уплотнение по модели насоса

Выбор выполняют от модели насоса к исполнению уплотнения, а не наоборот. Сначала устанавливают, какая деталь предусмотрена для данной конструкции. Затем сопоставляют данные нового изделия с информацией на снятом узле и с документацией на насос. Если одного параметра недостаточно, запрос поставщику формируют с фотографиями, маркировкой и описанием конструкции.

В каталоге представлены разные группы изделий для уплотнительных задач. Раздел Уплотнения и РТИ используют как отправную точку для поиска нужной категории. Для опорных элементов предусмотрен раздел Кольца стопорные и опорные. Если в узле применяются гидравлические манжеты, сведения по отдельной группе находятся в разделе Манжеты гидравлические и полиуретановые.

Нельзя заменять торцевое уплотнение обычной манжетой, набивкой или кольцом только потому, что эти изделия подходят по одному из размеров. У каждой детали своё назначение и условия установки. При подборе сопоставляют не только посадочный размер, но и конструкцию узла, рабочие поверхности, способ фиксации и ограничения, указанные для конкретного насоса.

Что проверить в предложении поставщика

• совпадает ли назначение изделия с насосным узлом;
• указана ли совместимость с конкретной моделью или исполнением;
• есть ли сведения о размерах, если они нужны для идентификации;
• не относится ли предложенная деталь к другой группе РТИ;
• можно ли подтвердить подбор по фотографии и маркировке старого изделия.

В имеющихся данных указаны опорные кольца размеров 500 × 540 × 11 и 260 × 300 × 11. Эти значения нельзя автоматически считать размерами торцевого уплотнения или переносить на насос Grundfos либо Wilo. Они относятся к представленным опорным кольцам и должны использоваться только при проверке соответствующего узла.

Наличие в ассортименте набивок АП-31 и АФТ по ГОСТ 5152-84 не означает, что ими можно заменить торцевой узел. Набивка и торцевое уплотнение устанавливаются в разных конструкциях и требуют разного подхода к подбору. Если в насосе предусмотрен торцевой узел, сначала подтверждают именно его исполнение.

Порядок работ: как снять старое уплотнение

Перед разборкой насос отключают от питания и отсоединяют от системы в порядке, предусмотренном для конкретного оборудования. Рабочее место освобождают от жидкости и загрязнений. Важно исключить случайный запуск и обозначить положение соединяемых частей до демонтажа.

Сначала снимают доступные внешние элементы, которые закрывают уплотнительный узел. Детали раскладывают в последовательности снятия. При наличии крепежа его не смешивают с элементами другого соединения. Фотографии каждого этапа сокращают риск ошибки при сборке, особенно если конструкция ранее не разбиралась.

Старое уплотнение отделяют от посадочного места аккуратно, без ударов по валу и корпусу. Нельзя поддевать рабочие поверхности металлическим острым инструментом, если это может оставить риски или вмятины. При заметном сопротивлении сначала проверяют, не удерживает ли деталь дополнительное кольцо, крышка или другой элемент конструкции.

После снятия осматривают вал, посадочные места и сопряжённые поверхности. Ищут задиры, коррозию, следы перегрева, трещины, неровности и отложения. Очищают поверхности мягким способом, не меняя геометрию посадки. Если повреждение осталось, новую деталь не устанавливают вслепую: сначала уточняют возможность ремонта и причину дефекта.

Что нельзя делать при демонтаже

• снимать деталь рывком, передавая нагрузку на вал;
• царапать посадочные поверхности острым инструментом;
• протирать рабочие части загрязнённой ветошью;
• смешивать снятые элементы без фиксации их порядка;
• подбирать новое изделие только по схожему внешнему виду;
• продолжать сборку при обнаружении повреждений основания.

Если причина течи не установлена, полезно сопоставить состояние старого изделия с состоянием вала и корпуса. Равномерный износ и механическое повреждение требуют разных решений. При отсутствии точной информации о конструкции насоса демонтаж лучше остановить после фиксации исходных данных и направить запрос на подбор.

Замена торцевого уплотнения Grundfos

Для насоса Grundfos порядок подбора начинается с точной модели, а не с общего обозначения производителя. В статье нельзя подтвердить конкретное исполнение или наличие детали: торцевые уплотнения Grundfos в приведённом списке не указаны. Поэтому запрос должен содержать маркировку насоса, фотографии узла и сведения о старом уплотнении.

После получения подходящей детали проверяют, совпадает ли её конструкция с демонтированным узлом. Сравнивают форму, посадочные элементы и порядок расположения частей. Если поставщик подтверждает совместимость с моделью, перед установкой всё равно осматривают комплект на наличие повреждений и загрязнений.

Разборку насоса Grundfos выполняют без применения силы к рабочим поверхностям. Снятые элементы раскладывают по порядку. При обратной сборке проверяют, что каждый элемент установлен на своё место, а уплотнение не зажато перекосом. Любое несоответствие между новой и старой деталью является основанием остановить работу и повторно проверить модель.

Отдельно контролируют состояние деталей, которые контактируют с уплотнением. Новая деталь не компенсирует выработку или повреждение вала. При сомнениях фиксируют дефект фотографией и согласуют дальнейшие действия с поставщиком или ремонтной службой.

Получить расчёт и проверить совместимость

Замена торцевого уплотнения Wilo

Для насоса Wilo также требуется идентификация конкретной модели и исполнения. В приведённом списке торцевые уплотнения Wilo не указаны, поэтому нельзя утверждать, что любая представленная позиция подойдёт к такому насосу. Сначала запрашивают подбор, затем сопоставляют полученную деталь с установленным узлом.

Перед разборкой записывают исходное положение элементов и состояние корпуса. После снятия старого изделия очищают посадочные поверхности и проверяют, нет ли механических повреждений. Новую деталь устанавливают без перекоса, не касаясь рабочей поверхности загрязнёнными руками или инструментом.

При сборке не следует изменять конструкцию узла, добавлять случайные прокладки или заменять предусмотренные элементы другой группой изделий. Если в комплекте отсутствует часть, которая была на снятом узле, сборку приостанавливают до уточнения комплектации. Это снижает риск повторной протечки и повреждения насоса.

После завершения работ насос проверяют в предусмотренном для него режиме, контролируя отсутствие течи и посторонних признаков неисправности. Конкретный порядок проверки зависит от оборудования. Если результат отличается от ожидаемого, насос отключают и повторно осматривают место установки, не продолжая эксплуатацию неисправного узла.

Установка нового уплотнения без повреждения деталей

Перед монтажом проверяют чистоту детали и посадочного места. Все элементы должны быть без видимых загрязнений, заусенцев и повреждений. Направление установки сверяют с конструкцией насоса и положением снятой детали. Ориентироваться только на память после разборки не следует.

Деталь вводят в посадочное место ровно, без бокового перекоса. Усилие передают на предусмотренную для этого часть, а не на тонкие рабочие поверхности. Если изделие не садится свободно в ожидаемое положение, монтаж прекращают и проверяют соответствие модели, положение элементов и состояние основания.

После установки проверяют, что уплотнение не смещено, не зажато посторонним элементом и не имеет видимых повреждений. Сопряжённые детали устанавливают в прежнем порядке. Крепёж затягивают равномерно, без действий, которые могут деформировать корпус или крышку.

Нельзя использовать случайные смазочные материалы или наносить составы на рабочие поверхности без подтверждения для конкретного изделия. При отсутствии указаний ограничиваются чистой установкой и следуют документации на насос и деталь. Такой подход исключает несовместимость материалов и загрязнение контактной зоны.

Контроль после сборки

• все детали установлены в исходной последовательности;
• посадочное место очищено и не имеет видимых повреждений;
• уплотнение расположено ровно;
• крышка и крепёж установлены без перекоса;
• подключение выполнено только после проверки сборки;
• при проверке отсутствуют признаки течи.

Если после установки появилась течь, не следует сразу подтягивать крепёж или повторно разбирать насос без диагностики. Причиной может быть неправильный подбор, повреждение рабочей поверхности, загрязнение, перекос или дефект сопряжённой детали. Последовательная проверка позволяет отделить ошибку монтажа от неисправности самого насоса.

Смежные уплотнительные изделия и подбор по назначению

При ремонте важно отличать торцевое уплотнение от других изделий из РТИ. В каталоге присутствуют опорные кольца, набивки и гидравлические манжеты. Они не являются взаимозаменяемыми только по факту принадлежности к уплотнительным материалам. Для каждой позиции нужно подтвердить назначение и место установки.

При работе с бытовыми и санитарными узлами полезно учитывать другой принцип подбора: размеры и конструкция должны соответствовать конкретному соединению. Порядок на примере иного оборудования разобран в статье Как установить прокладку бачка унитаза: размеры. Это не инструкция для насоса, но материал показывает, почему одной общей категории «уплотнение» недостаточно для выбора детали.

Для гидравлических узлов применяются отдельные манжеты и требования к их подбору. С соответствующей информацией можно ознакомиться в статье Манжеты гидравлические ГОСТ: как выбрать. Указанные там изделия нельзя автоматически переносить на насосный торцевой узел.

Практический порядок остаётся одинаковым: определить оборудование, зафиксировать установленную деталь, проверить назначение, получить подтверждение совместимости и только затем выполнять заказ и монтаж. Такой алгоритм снижает вероятность повторного демонтажа и покупки изделия, которое не подходит по конструкции.

Частые вопросы

Как выполняется замена торцевого уплотнения на насосе?

Насос отключают, фиксируют модель, снимают старый узел, очищают посадочные места и устанавливают совместимую деталь без перекоса. После сборки проверяют отсутствие течи.

Как подобрать замену торцевого уплотнения Grundfos?

Подбор выполняют по точной модели и исполнению насоса с проверкой старой детали. В приведённом списке каталога уплотнения Grundfos не указаны, поэтому наличие уточняют отдельно.

Как заменить торцевое уплотнение насоса Grundfos?

Сначала подтверждают подходящее исполнение, затем разбирают насос без повреждения вала и посадочных поверхностей. Сборку выполняют в исходной последовательности.

Какие торцевые уплотнения насоса заменить можно самостоятельно?

Самостоятельная работа возможна при наличии опыта и точной информации о конструкции. При отсутствии маркировки, опыта или уверенности в совместимости лучше запросить подбор.

Как выполняется замена торцевого уплотнения Wilo?

Порядок зависит от модели Wilo: необходимо определить исполнение, снять старую деталь без перекоса и установить подтверждённо совместимую. Торцевые уплотнения Wilo в приведённом списке не указаны.
