Задвижки для промышленного трубопровода

Энергосервис поставляет трубопроводную арматуру для инженерных систем, производственных объектов, коммунального хозяйства и технологических линий. Задвижки применяются для полного перекрытия или открытия потока рабочей среды. В штатном режиме они не предназначены для регулирования расхода: частично открытый затвор может подвергаться вибрации, эрозии и ускоренному износу.

Оборудование подбирают с учетом параметров трубопровода, характеристик среды и условий эксплуатации. В каталоге доступны промышленные решения для воды, пара, газа, нефтепродуктов, воздуха, химически активных и других рабочих сред. Специалисты Энергосервиса помогут сопоставить технические требования объекта с исполнением арматуры.

Назначение и принцип работы

Конструкция включает корпус с проходным каналом, запорный элемент, шпиндель, крышку, уплотнения и приводной механизм. При вращении маховика или воздействии привода затвор перемещается перпендикулярно направлению потока. В открытом положении сопротивление движению среды невелико, а в закрытом обеспечивается герметичное отсечение участка трубопровода.

Такие изделия устанавливают на вводах и выводах оборудования, насосных станциях, тепловых пунктах, водопроводах, газовых сетях, промышленных установках и резервуарных обвязках. Их используют для отключения насосов, теплообменников, фильтров, емкостей и отдельных участков магистрали при ремонте или аварийной остановке.

Основные виды трубопроводной арматуры

По конструкции запорного элемента

Клиновые модели оснащаются цельным, упругим или составным клином. Они подходят для широкого диапазона диаметров и рабочих сред, обеспечивают надежное перекрытие и часто применяются на водяных, паровых и технологических линиях.

Параллельные исполнения имеют два диска или плоский затвор, перемещающийся между уплотнительными поверхностями. Такие решения используются в различных промышленных системах, включая трубопроводы с большими условными проходами.

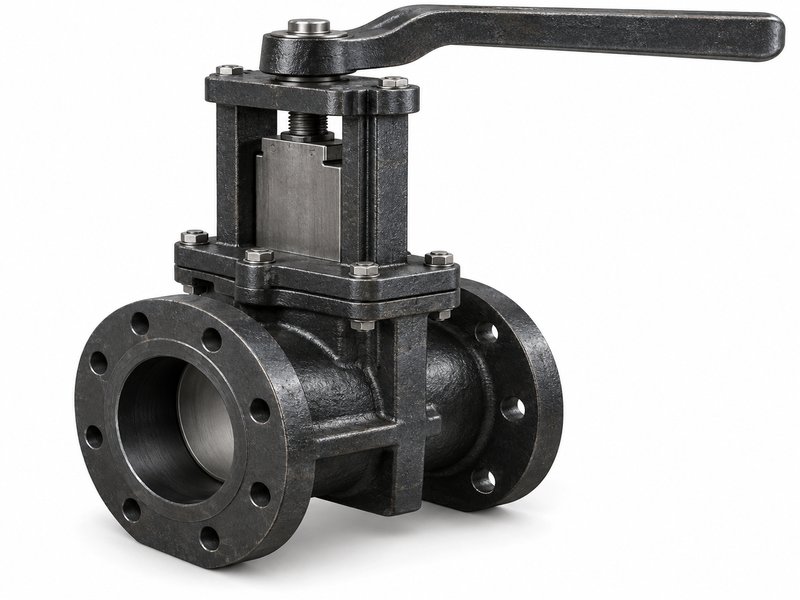

Шиберные изделия комплектуются ножевым затвором и востребованы там, где транспортируется пульпа, суспензия, целлюлозная масса, сыпучие включения или загрязненная жидкость. При выборе важно проверить допустимый размер твердых частиц и совместимость материалов с рабочей средой.

По типу шпинделя

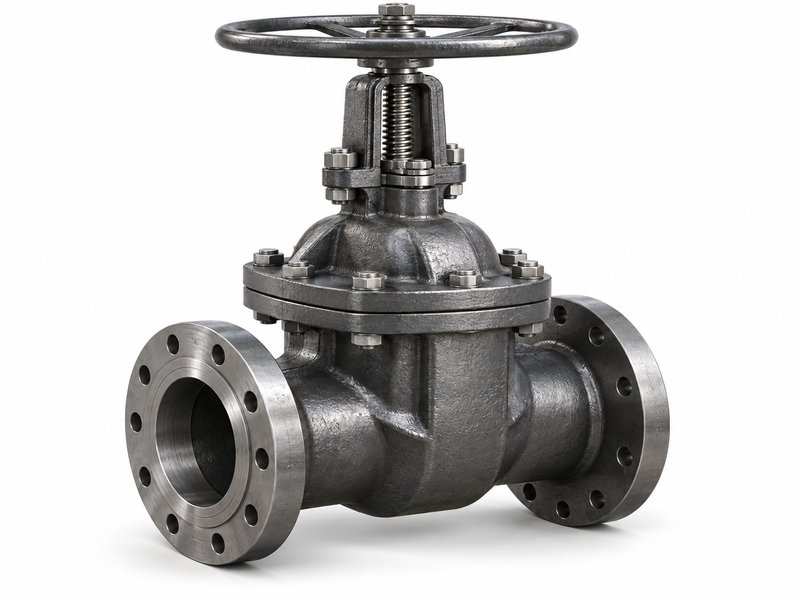

Арматура с выдвижным шпинделем позволяет визуально контролировать положение затвора, однако требует свободного пространства над корпусом. Модели с невыдвижным шпинделем компактнее и удобны для монтажа в стесненных условиях. При этом состояние резьбовой пары не всегда можно оценить внешне, поэтому особенно важны регламент обслуживания и качество уплотнений.

По способу управления

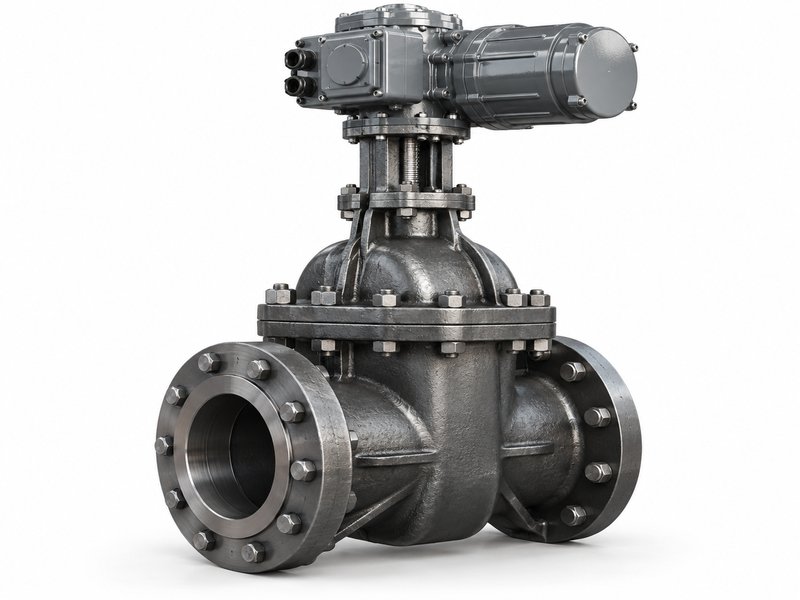

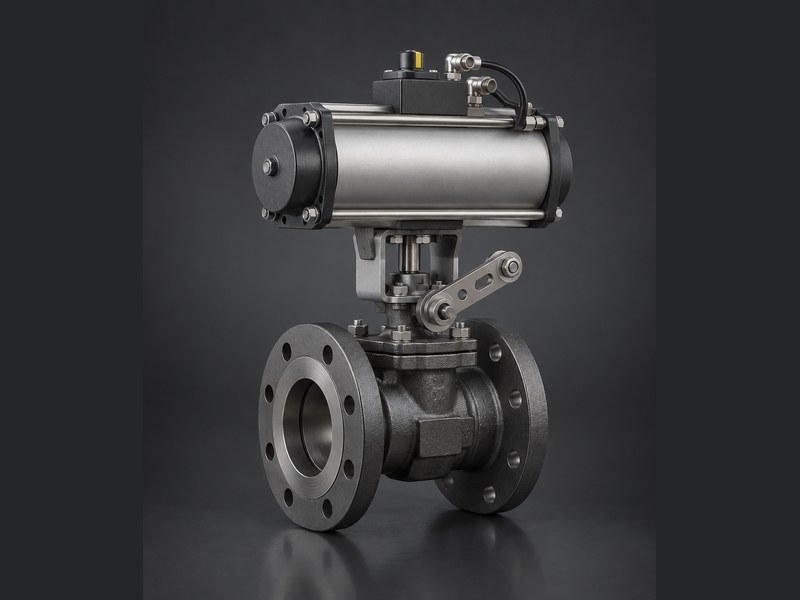

Ручное управление используется на участках с умеренной частотой переключений. Для удаленного, автоматизированного или оперативного управления применяются электроприводы, пневматические и гидравлические приводы. Тип привода выбирают по крутящему моменту, времени срабатывания, требованиям взрывозащиты, степени защиты и параметрам системы автоматизации.

По способу присоединения

Фланцевые изделия удобны для монтажа, демонтажа и последующего обслуживания. Приварные варианты обеспечивают компактное и прочное соединение, часто применяются на ответственных технологических линиях. Муфтовые и цапковые исполнения используют на трубопроводах небольшого диаметра, если это допускается проектом и условиями эксплуатации.

Как выбрать подходящую модель

Первый параметр — условный проход DN. Он должен соответствовать диаметру трубопровода и проектному расходу. Увеличение или уменьшение прохода без расчетного обоснования способно повлиять на гидравлическое сопротивление, скорость потока и работу подключенного оборудования.

Номинальное давление PN выбирают с запасом относительно максимального давления в системе. Необходимо учитывать не только постоянную нагрузку, но и гидроудары, пусковые режимы, перепады давления и возможное повышение температуры. Для пара и горячих сред дополнительно проверяют допустимые параметры корпуса, шпинделя и уплотнительных материалов.

Температура и химический состав рабочей среды определяют выбор материалов. Корпус из углеродистой стали подходит для ряда общепромышленных задач, нержавеющая сталь применяется при повышенных требованиях к коррозионной стойкости. Для воды, масел, газа, пара, щелочей, кислот и абразивных потоков используются разные сочетания металлов, наплавок, прокладок и сальников.

Важна требуемая герметичность затвора. Для ответственных систем уточняют класс герметичности, направление подачи среды и возможность ремонта уплотнительных поверхностей. Также проверяют строительную длину, габариты, массу, диаметр фланцев, расположение крепежных отверстий и доступность зоны обслуживания.

При установке на открытом воздухе учитывают климатическое исполнение, защиту от коррозии и диапазон температур окружающей среды. Для опасных производственных объектов могут потребоваться специальные материалы, пожаробезопасное исполнение, контроль качества сварных соединений и привод с соответствующей защитой.

Нормативные документы и технические требования

При подборе и приемке необходимо ориентироваться на проектную документацию, технические условия изготовителя и действующие стандарты. Для стальной трубопроводной арматуры применяются положения ГОСТ 5762. Требования к промышленной безопасности, конструкции и эксплуатации учитывают ГОСТ 12.2.063.

Проверку герметичности затвора выполняют с учетом ГОСТ 9544. Для фланцевых соединений и присоединительных размеров применяются стандарты серии ГОСТ 33259, а конкретные размеры и исполнение необходимо сопоставлять с ответными фланцами трубопровода. В зависимости от отрасли также могут использоваться стандарты на материалы, сварку, испытания, маркировку и упаковку.

В заказе полезно запросить паспорт изделия, сертификат или декларацию соответствия, протоколы испытаний, руководство по эксплуатации и сведения о гарантийных условиях. Для продукции, используемой на объектах с особыми требованиями, перечень документов согласуют до поставки.

Монтаж и эксплуатация

Перед монтажом проверяют целостность корпуса, чистоту прохода, состояние уплотнительных поверхностей и соответствие направления установки проекту. Трубопровод должен быть выровнен и надежно закреплен: арматура не должна воспринимать нагрузку от перекоса или веса соседних участков.

Открытие и закрытие выполняют плавно, без применения удлинителей и ударного инструмента, если это не предусмотрено конструкцией. Нельзя использовать запорный узел как опору для лестниц, кабелей или труб. Периодическое обслуживание включает осмотр корпуса, проверку сальникового уплотнения, крепежа, привода и работоспособности после длительного простоя.

Поставка от Энергосервиса

Энергосервис принимает заявки на подбор и поставку промышленной трубопроводной арматуры для организаций Москвы и Московской области. Для расчета предложения потребуются DN и PN, рабочая среда, температура и давление, материал корпуса, тип присоединения, вид управления, количество и требования к документации.

Доставка организуется по Москве и МО с учетом габаритов, массы и условий разгрузки. Возможны поставки для текущего ремонта, комплектации нового объекта и замены ранее установленного оборудования. Условия и сроки согласуются индивидуально после уточнения технического задания и параметров конкретной модели.

Юридические лица могут оформить заказ с НДС и получить комплект закрывающих документов. Чтобы подобрать подходящее решение, направьте специалистам Энергосервиса спецификацию, чертеж присоединения или данные существующего изделия. Это позволит проверить совместимость арматуры с трубопроводом и избежать ошибок при комплектации.
