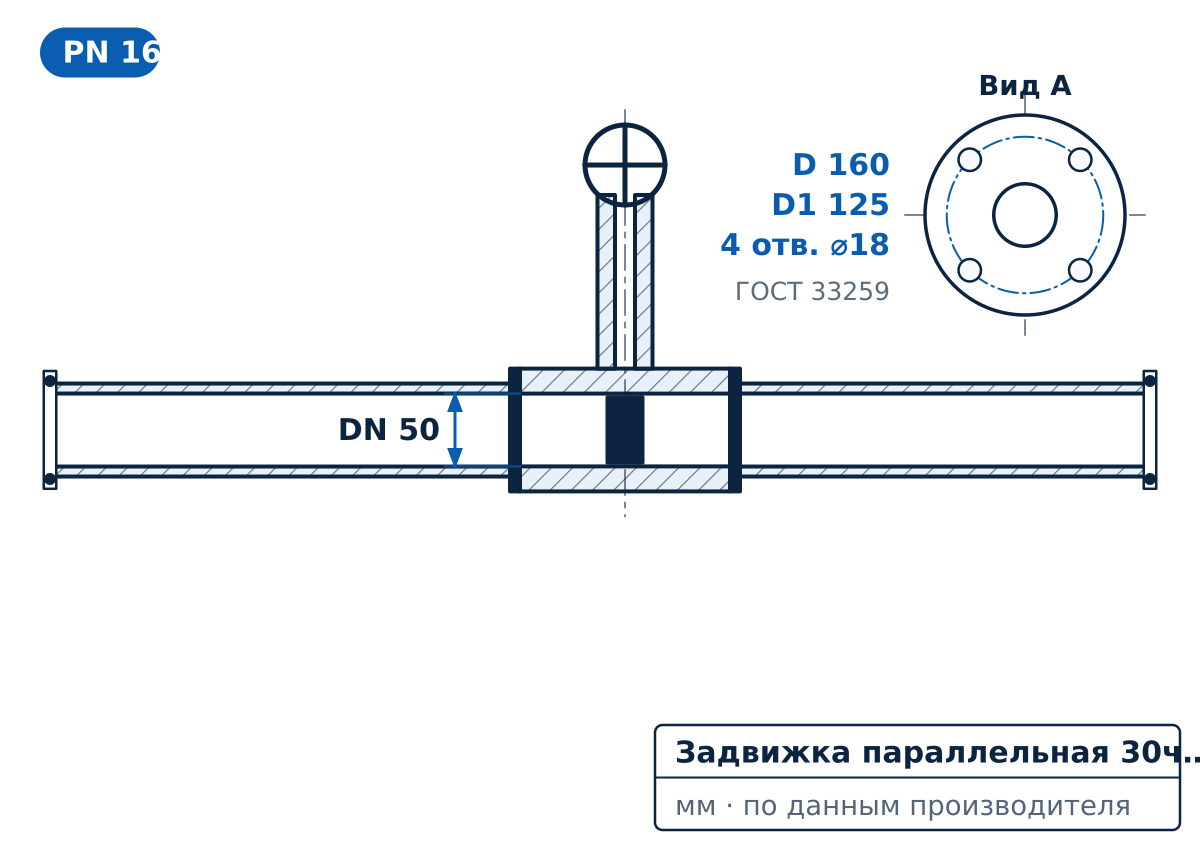

Чертёж в высоком разрешении Кратко
Задвижка параллельная 30ч906бр ЛМЗ Ду50 Ру16 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - чугун, уплотнение - металл, с колонкой управления F07 (ОСТ тип А) 2500 мм, под эле, артикул D040-05185. Характеристики: DN — 50; PN — 16; Материал — чугун. Цена 63 497 ₽ за шт с НДС, в наличии 1 шт. К поставке: паспорт изделия, декларация или сертификат соответствия, УПД.
Документы
- Паспорт изделия от производителя
- Сертификат или декларация соответствия (ТР ТС / ЕАЭС)
- УПД — через ЭДО (Диадок, СБИС)
| DN | 50 |
| PN | 16 |
| Материал | чугун |
| Тип присоединения | фланцевая |
Задвижка параллельная 30ч906бр ЛМЗ Ду50 Ру16 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - чугун, уплотнение - металл, с колонкой управления F07 (ОСТ тип А) 2500 мм, под эле представлен в разделе «Задвижки» каталога. Артикул товара — D040-05185. Позиция есть в наличии на складе, актуальная цена указана на этой странице.
Технические параметры:
- DN: 50
- PN: 16
- Материал: чугун
- Тип присоединения: фланцевая
Полный ассортимент раздела «Задвижки» — в каталоге enesv.ru.
Сравнение — товары этого раздела с тем же типоразмером, разных производителей, с ценой в наличии. Не гарантия взаимозаменяемости — сверяйте по паспорту.
| Москва и область | 1–3 дня, свой транспорт или транспортная компания |
| Регионы России | Транспортной компанией, срок — в счёте |
| Оплата | Счёт на юрлицо с НДС |
| Документы | Паспорт, декларация ТР ТС, УПД |
Паспорт поставщика: Задвижка параллельная 30ч906бр ЛМЗ Ду50 Ру16 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - чугун, уплотнение - металл, с колонкой управления F07 (ОСТ тип А) 2500 мм, под эле
ЭНСВ.51925 ПС · справочный документ поставщика ООО «Энергосервис» Скачать паспорт (PDF)
1 Общие сведения об изделии
Наименование: Задвижка параллельная 30ч906бр ЛМЗ Ду50 Ру16 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - чугун, уплотнение - металл, с колонкой управления F07 (ОСТ тип А) 2500 мм, под эле.
Предназначена для перекрытия потока рабочей среды в трубопроводах с номинальным давлением PN 16.
По ГОСТ Р 52720 задвижка относится к запорной арматуре: затвор находится в положении «открыто» или «закрыто». Для регулирования расхода задвижка не предназначена.
Присоединение к трубопроводу — фланцевое, присоединительные размеры фланцев по ГОСТ 33259.
2 Расшифровка обозначения 30ч906бр
| 30 | тип арматуры — задвижка |
| ч | материал корпуса — чугун серый |
| 9 | привод — электрический |
| 06 | номер модели |
| бр | материал уплотнения — латунь и бронза |
3 Основные технические данные
| Тип присоединения | фланцевая |
| PN | 16 |
| DN | 50 |
4 Материалы основных деталей
| Материал | чугун |
5 Присоединительные размеры
Размеры фланцев по ГОСТ 33259-2015 для DN 50, PN 16 приведены в таблице.
| D | D1 | d0 | Кол-во отв. n | Шпилька |
|---|---|---|---|---|
| 160 | 125 | 18 | 4 | М16 |
6 Комплектность
| № | Наименование | Кол. |
|---|---|---|
| 1 | Задвижка параллельная 30ч906бр ЛМЗ Ду50 Ру16 фланцевая, клин - двухдисковый, шпиндель - выдвижной, корпус - чугун, уплотнение - металл, с колонкой управления F07 (ОСТ тип А) 2500 мм, под эле | 1 шт. |
| 2 | Паспорт поставщика | 1 экз. |
| 3 | Паспорт и сертификат изготовителя | по поставке |
7 Монтаж, эксплуатация и хранение
Перед монтажом арматуру необходимо подвергнуть входному контролю и испытаниям в объеме, предусмотренном руководством по эксплуатации (ГОСТ 12.2.063-2015, п. 9.3).
Установочное положение арматуры должно соответствовать указанному в руководстве по эксплуатации (ГОСТ 12.2.063-2015, п. 9.4).
Арматура не должна испытывать нагрузок от трубопровода (при изгибе, сжатии, растяжении, кручении, перекосах, вибрации, неравномерности затяжки крепежа и т. д.) (ГОСТ 12.2.063-2015, п. 9.6).
При приварке арматуры к трубопроводу необходимо обеспечить защиту внутренних полостей арматуры от попадания сварного грата и окалины (ГОСТ 12.2.063-2015, п. 9.7).
Запрещается при монтаже класть на арматуру и приводные устройства отдельные детали или монтажный инструмент (ГОСТ 12.2.063-2015, п. 9.13).
Для задвижек массой более 16 кг предусматривают специальные устройства, строповочные узлы или обозначенные места строповки (ГОСТ 5762-2002, п. 6.2).
Перекрытие трубопровода запорной арматурой необходимо проводить со скоростью, исключающей возможность гидроударов (ГОСТ 12.2.063-2015, п. 10.11).
Запрещается эксплуатировать задвижку без эксплуатационной документации и на параметры, выходящие за пределы, указанные в ней (ГОСТ 5762-2002, п. 6.3).
Запрещается проводить демонтаж и ремонт задвижки при наличии давления среды в трубопроводе, пневмо- и гидроприводе и неотключенном электроприводе (ГОСТ 5762-2002, п. 6.3).
При эксплуатации проводят техническое обслуживание в соответствии с руководством по эксплуатации на конкретную задвижку (ГОСТ 5762-2002, п. 11.1).
Условия транспортирования и хранения: для задвижек с электроприводом — 4 (Ж2) по ГОСТ 15150, для остальных — 7 (Ж1) по ГОСТ 15150, если иное не оговорено в технических условиях на конкретную задвижку (ГОСТ 5762-2002, п. 9.2).
8 Справочные сведения для покупателя
Какие ответные фланцы и крепёж нужны?
Фланцы ГОСТ 33259 DN 50 PN 16: D 160 мм, D1 125 мм, 4 отверстий ⌀18 мм, шпильки М16.
Можно ли регулировать задвижкой расход?
Нет. Задвижка — запорная арматура (ГОСТ Р 52720): затвор находится в положении «открыто» или «закрыто».
9 Гарантия
Гарантию на товар устанавливает завод-изготовитель.
10 Сведения о поставщике
ООО «Энергосервис»
ИНН 6671201387, ОГРН 1226600001616
620100, Свердловская обл., г. Екатеринбург, Сибирский тракт, стр. 57
Тел. +7 (901) 258-35-25, e-mail msk@enesv.ru, enesv.ru
Настоящий паспорт — справочный документ поставщика. Составлен по данным изготовителя и ГОСТ и не заменяет паспорт изготовителя.
