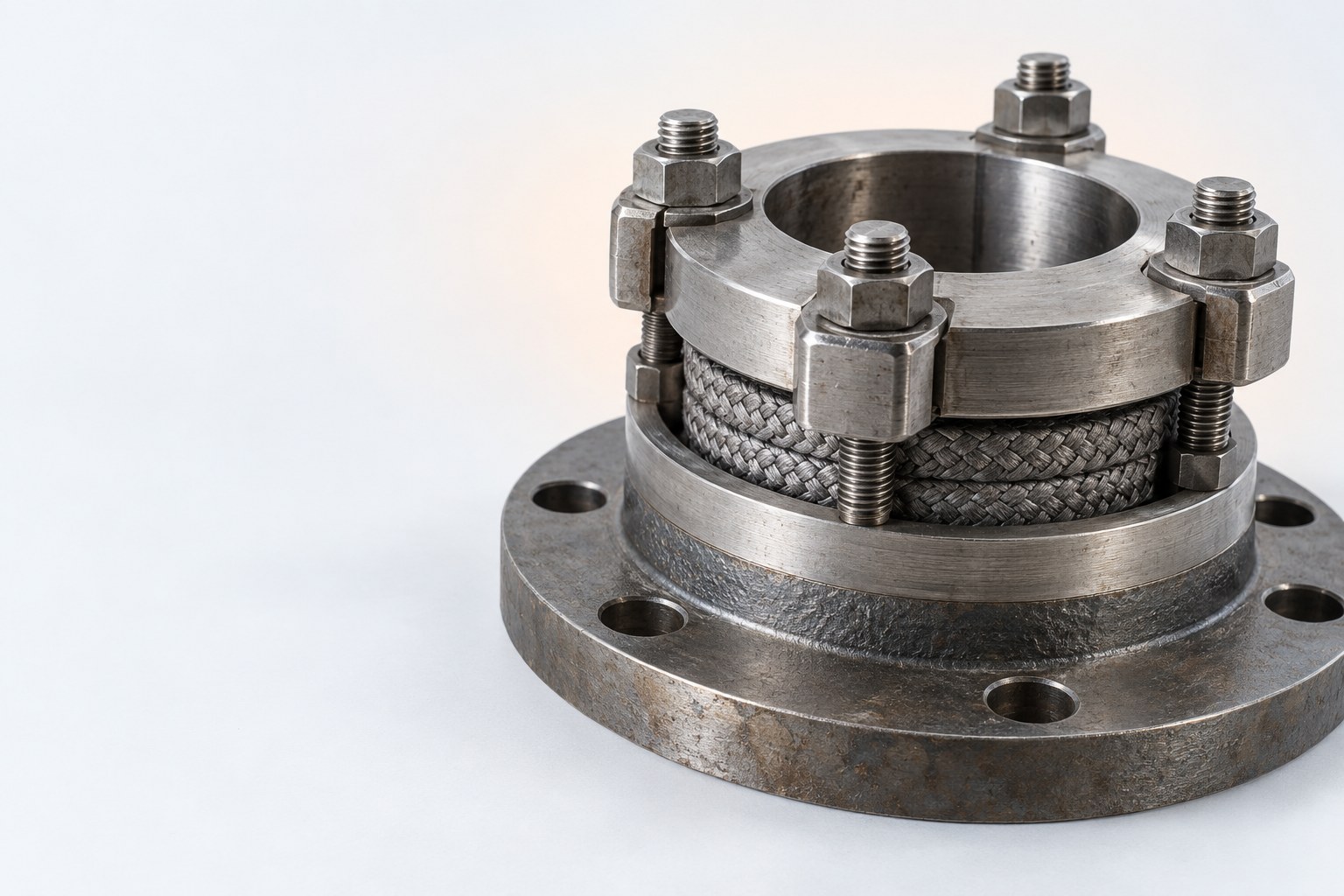

Как снять крышку сальника и заменить набивку

Как снять крышку сальника: сначала остановите оборудование, исключите давление и движение вала, затем равномерно ослабьте крепёж и отведите крышку без перекоса. После снятия крышки удалите старую набивку из камеры, очистите посадочные поверхности и установите материал подходящего сечения.

Запросить подбор и расчёт

Подготовка к разборке сальникового узла

Работа начинается не с отворачивания гаек, а с подготовки оборудования. Сальниковая крышка удерживает набивку в камере и может находиться под осевой нагрузкой. Если приступить к разборке без остановки механизма, сброса давления и проверки состояния узла, появляется риск повредить детали или получить травму.

Оборудование останавливают в порядке, предусмотренном его эксплуатационной документацией. Электропривод отключают от источника питания и исключают случайный запуск. Для трубопроводной или насосной арматуры закрывают необходимые участки, снимают давление и убеждаются, что рабочая среда не воздействует на сальниковую камеру. Если среда опасная, порядок допуска и средства защиты определяются внутренними инструкциями предприятия.

До разборки полезно осмотреть узел. Отметьте положение крышки, крепёжных деталей и регулировочных элементов. Внешний осмотр помогает понять, есть ли перекос, коррозия, следы перегрева, повреждение вала или втулки. Если гайки затянуты неравномерно, крышка может отходить с сопротивлением. В таком случае нельзя компенсировать проблему ударом по детали или чрезмерным усилием на одном крепёжном элементе.

Подготовьте инструмент для отворачивания крепежа, крючок для извлечения набивки, ветошь и средство для очистки, совместимое с материалом деталей. Для контроля состояния поверхности потребуется хорошее освещение. Инструмент для выемки должен позволять работать внутри камеры, не царапая вал, втулку и стенки корпуса.

Если требуется определить размер новой набивки, до очистки можно зафиксировать исходные данные, а после очистки проверить их повторно. Старая набивка бывает деформирована, сжата или частично разрушена, поэтому измерение только по отработанному фрагменту не всегда отражает размер камеры. При сомнениях сверяйтесь с документацией на оборудование и передавайте поставщику данные о конструкции узла.

Полезные сведения о подборе уплотнительных изделий приведены в статье Размеры уплотнительных прокладок: как подобрать. Несмотря на различие деталей, общий принцип одинаков: сначала получают фактические размеры и условия работы, затем выбирают замену.

Как снять крышку сальника без повреждения деталей

После подготовки очистите наружную часть узла от грязи, чтобы она не попала в камеру при разборке. Если на крепеже есть загрязнения, удалите их до начала отворачивания. Это позволяет лучше видеть резьбу и положение гаек, а также снижает вероятность перекоса крышки.

Крепёж ослабляют постепенно и равномерно. Не следует полностью выворачивать одну гайку, оставляя остальные затянутыми. Крышка должна отходить от корпуса прямо, без бокового поворота. Если конструкция имеет регулировочные гайки, запоминайте их исходное положение или фиксируйте его в рабочей записи. Это поможет выполнить предварительную сборку без грубого изменения прижатия.

При сопротивлении сначала выясните причину. Крышку может удерживать остаточная нагрузка от набивки, загрязнение резьбы или коррозия крепежа. Можно осторожно освободить соединение после полной проверки безопасности, но не следует поддевать крышку острым инструментом в месте контакта с валом. Повреждение посадочной поверхности часто приводит к последующей негерметичности.

Когда крепёж ослаблен, крышку отводят равномерно. Если она соединена с направляющими элементами, не допускайте резкого снятия в сторону. Деталь удерживают так, чтобы она не упала и не повредила вал. Снятые гайки, шайбы и другие элементы раскладывают в порядке демонтажа. При наличии заметных следов износа крышку не устанавливают обратно автоматически: сначала проверяют её рабочую поверхность и состояние отверстий.

Сальниковая камера после снятия крышки должна быть доступна для осмотра по всей окружности. Если доступ ограничен конструкцией, план работ корректируют с учётом инструкции изготовителя оборудования. Нельзя считать разборку завершённой только после удаления крышки: старые кольца набивки остаются внутри и могут быть плотно прижаты.

Более широкий порядок работ с сальниковыми узлами рассмотрен в материале Замена сальников передние: выбор размера и порядок работ. Перед применением рекомендаций сопоставьте конструкцию описанного узла с вашим оборудованием.

Извлечение старой набивки и очистка камеры

Старую набивку удаляют полностью, кольцо за кольцом или отдельными фрагментами. Для этого используют крючок, который вводят между стенкой камеры и материалом. Действуйте без рывков: острый конец должен захватывать набивку, а не царапать вал. Если материал разрушился, фрагменты достают по очереди и проверяют, не остались ли части на дне камеры.

Важно не спутать набивку с элементами конструкции. Внутри узла могут находиться детали, которые ограничивают глубину камеры или направляют поток. Перед извлечением очередного фрагмента убедитесь, что вытягиваете именно уплотнительный материал. Сопротивление, не соответствующее обычному уплотнению, является поводом остановиться и изучить устройство по чертежу или руководству.

После удаления материала камеру очищают от загрязнений, продуктов износа и остатков старой набивки. Внутренние стенки протирают без применения инструмента, который может оставить глубокие риски. Вал или втулку осматривают по всей зоне контакта. Проверяют наличие задиров, раковин, коррозионных следов и заметного износа. Новая набивка не устраняет дефекты поверхности, поэтому выявленные повреждения нужно учитывать до сборки.

Крышку также очищают с внутренней стороны. На ней не должно оставаться фрагментов набивки, которые будут мешать равномерному прижатию. Осмотрите резьбовые части, гайки, шайбы и шпильки. Если крепёж деформирован или не обеспечивает равномерное затягивание, его состояние согласуют с ответственным специалистом до установки нового уплотнения.

После очистки сравните геометрию камеры с новой набивкой. Материал должен заполнять рабочее пространство без чрезмерного уплотнения до окончательной регулировки. Не следует растягивать квадратную набивку по длине, сжимать её в тонкий слой или использовать фрагменты неизвестного сечения. Стыки отдельных колец выполняют по принятой для конкретного оборудования инструкции.

Как выбрать набивку для замены

Основой выбора являются фактическое сечение, конструкция сальниковой камеры и условия работы оборудования. Одного названия узла недостаточно: необходимо проверить, какой материал предусмотрен изготовителем, какое сечение требуется и допускается ли выбранная набивка для рабочей среды. Если исходная набивка сохранилась, её обозначение и размер используют только как исходные данные, а не как единственное доказательство правильности замены.

В переданных данных указаны четыре позиции набивки. Они отличаются обозначением и сечением. Все перечисленные позиции относятся к одному стандарту, указанному в исходных характеристиках. Для заказа следует назвать обозначение, размер и количество, а также сообщить поставщику сведения об оборудовании и старом уплотнении.

Размер 14х14 мм относится к набивке АП-31, 16х16 мм — к набивке АС, 4х4 мм — к набивке АГИ, а 8х8 мм — к набивке АФТ. Нельзя заменять одну позицию другой только по принципу похожего внешнего вида. Даже при совпадении сечения требуется подтвердить соответствие рабочим условиям и конструкции камеры.

Для поиска подходящей продукции можно использовать раздел Уплотнения и РТИ. Если в процессе осмотра выяснилось, что в узле применяются дополнительные элементы, проверьте также разделы Кольца стопорные и опорные и Манжеты гидравлические и полиуретановые. Эти категории не заменяют сальниковую набивку, но помогают не смешивать разные виды уплотнений при комплектации заявки.

Если маркировка старого материала отсутствует, зафиксируйте размеры камеры, измерьте доступное сечение, сфотографируйте детали и опишите режим работы. В заявку включают назначение узла, тип оборудования, рабочую среду, сведения о температуре и давлении, если они известны из документации. При отсутствии данных не стоит указывать предположительные значения: лучше запросить техническое уточнение.

Получить консультацию по подбору

Укладка новой набивки и сборка узла

Перед установкой проверьте чистоту камеры и состояние рабочей поверхности. Новую набивку подготавливают в соответствии с инструкцией на материал и требованиями оборудования. Кольца должны соответствовать сечению камеры и не иметь видимых повреждений. Нельзя использовать загрязнённые, надорванные или деформированные участки, если это противоречит инструкции поставщика.

Элементы укладывают последовательно, без перекручивания. Каждое кольцо должно занять своё место по окружности, а стык не должен образовывать открытый проход по всей толщине уплотнения. Конкретное направление стыков и способ подготовки определяются конструкцией узла и документацией. Универсальное правило для всех механизмов применять нельзя.

Крышку возвращают на место ровно, без удара по валу. Крепёж наживляют вручную, после чего выполняют предварительное равномерное затягивание. Смысл этой операции — посадить крышку без перекоса и распределить нагрузку по набивке. Если одна сторона заметно ушла глубже другой, затягивание прекращают и исправляют положение детали.

Окончательное прижатие выполняют постепенно, ориентируясь на требования оборудования. Нельзя компенсировать плохую очистку или неподходящий размер чрезмерной затяжкой. Слишком сильное сжатие может ухудшить работу узла и затруднить движение вала, а недостаточное прижатие не обеспечит требуемое уплотнение. Точный порядок регулировки зависит от конструкции и рабочей среды.

После сборки убедитесь, что все детали установлены на свои места, инструмент убран, а защитные устройства возвращены. Перед запуском проверяют отсутствие посторонних предметов и готовность оборудования к испытанию. Пуск выполняют в безопасном режиме, с возможностью немедленной остановки.

Проверка после замены

Контроль начинают с осмотра соединения и поведения узла при работе. Проверяют, не сместилась ли крышка, нет ли перекоса, чрезмерного нагрева, постороннего шума и недопустимой утечки. Наблюдение проводят в соответствии с инструкцией предприятия. Если выявлено быстрое ухудшение герметичности или заметное сопротивление движению, оборудование останавливают и устанавливают причину.

Одна из частых ошибок — пытаться устранить любую утечку немедленной затяжкой. Сначала нужно понять, правильно ли уложена набивка, очищена ли камера, соответствует ли сечение и не повреждены ли вал или втулка. При неверно выбранном материале дополнительное усилие не решает проблему и может увеличить нагрузку на детали.

После первичной проверки фиксируют результат в рабочей документации: обозначение установленной набивки, её сечение, состояние узла до ремонта и замечания по работе после запуска. Такая запись упрощает последующее обслуживание и помогает отличить износ набивки от дефекта сопряжённых деталей.

Если камера имеет сложную конструкцию или доступ к ней ограничен, ремонт выполняют по чертежу и руководству на конкретное оборудование. Общая последовательность — остановка, снятие нагрузки, равномерное ослабление крышки, полное удаление старой набивки, очистка, проверка поверхностей, укладка подходящего материала и постепенная настройка. Отступать от этой логики можно только по технической документации изготовителя.

Частые вопросы

Как снять крышку сальника?

Остановите оборудование, исключите давление и случайный запуск, затем равномерно ослабьте крепёж. Крышку отводят прямо, без перекоса и ударов по валу.

Как извлечь старую набивку?

Набивку извлекают крючком по слоям, не повреждая вал, втулку и стенки камеры. После выемки проверяют, что внутри не осталось фрагментов материала.

Как выбрать размер набивки?

Размер определяют по сечению камеры, исходным данным оборудования и фактическим размерам старого уплотнения. При сомнениях данные подтверждают по документации или техническим запросом.

Можно ли установить новую набивку поверх старой?

Нельзя. Камеру очищают полностью, поскольку остатки старого материала мешают правильной посадке и равномерному прижатию новой набивки.

Как проверить узел после ремонта?

Проверяют правильность сборки, положение крышки, отсутствие перекоса, чрезмерного нагрева и недопустимой утечки. Контроль проводят при безопасном запуске по правилам эксплуатации оборудования.
