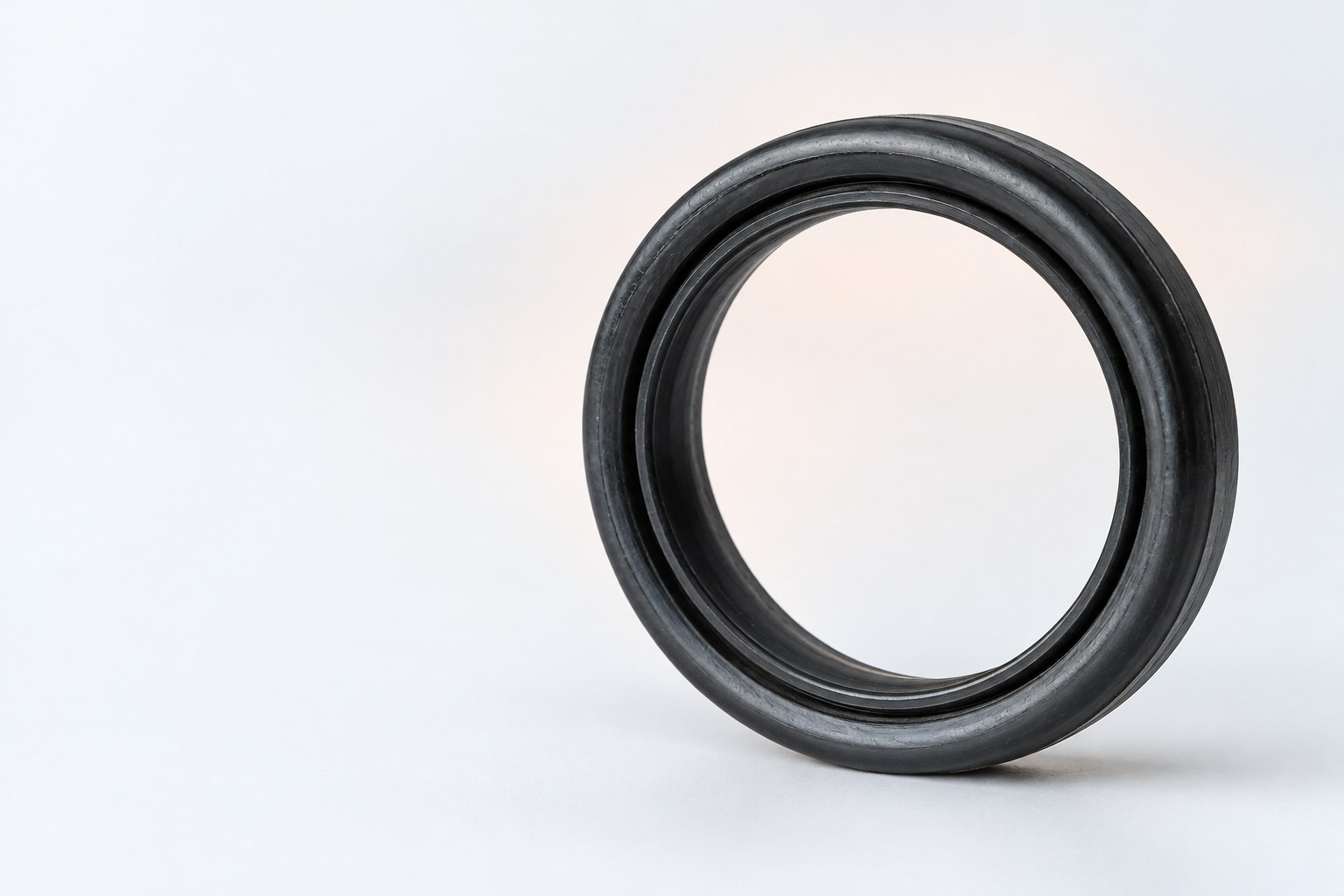

Манжета резиновая ГОСТ 14896-84: подбор

Манжета резиновая ГОСТ 14896-84 — это уплотнительное изделие, которое подбирают не только по названию, но и по размерам, конструкции узла и назначению. При проверке заказа важно не спутать такую манжету с изделиями другого стандарта, гидравлическими манжетами или опорными кольцами.

Запросить подбор манжеты

Манжеты резиновые уплотнительные: назначение

Уплотнительная манжета относится к деталям, задача которых состоит в ограничении прохода рабочей среды через сопряжение деталей. В зависимости от конструкции она устанавливается в подготовленное посадочное место и работает совместно с валом, штоком, корпусом либо другой деталью узла. Поэтому название изделия само по себе не даёт полного ответа на вопрос о взаимозаменяемости.

Для поставщика важна исходная информация от заказчика. В заявке желательно указывать обозначение изделия, применяемый стандарт, известные размеры и назначение узла. Если на детали есть маркировка, её нужно передать без сокращений и исправлений. Когда маркировки нет, можно приложить эскиз, фотографию или размеры старой детали. Это снижает риск подмены одного типа уплотнения другим.

Нельзя автоматически считать одинаковыми все чёрные резиновые кольца или все изделия с похожей формой. Внешнее сходство не подтверждает совпадение посадочных размеров и функции. Уплотнение, рассчитанное на один вариант соединения, может не подойти к другому даже при близком внешнем диаметре. На практике проверяют не только габарит, но и место установки, направление работы, наличие сопряжённой детали и требования документации.

В каталоге представлены разные группы изделий. Для общего поиска можно перейти в раздел Уплотнения и РТИ. Если по заявке требуется именно манжета, полезно отдельно посмотреть раздел Манжеты гидравлические и полиуретановые, но его позиции нельзя без проверки относить к изделиям по другому стандарту.

Что проверить перед заказом

Первый этап — зафиксировать точное обозначение. В запросах часто смешивают номер стандарта, размер и общее название детали. Например, заказчик может написать только «резиновая манжета», хотя для подбора требуется больше сведений. Если в документах указано обозначение по ГОСТ, его следует сохранять в заявке полностью. Это особенно важно при наличии похожих изделий, выпущенных по другим документам.

Второй этап — проверить размерную запись. Размеры могут быть указаны в разных последовательностях, поэтому нельзя самостоятельно менять порядок чисел. Запись нужно сверять с чертежом, маркировкой или ранее поставленной деталью. При отсутствии уверенности лучше передать поставщику все имеющиеся значения с пояснением, какой размер относится к каждой поверхности.

Третий этап — определить функцию детали в узле. Нужно установить, является ли изделие рабочей манжетой, защитным элементом, прокладкой, кольцом или частью сборки. Внешне близкие детали могут иметь разное назначение. Ошибка на этом этапе приводит к тому, что изделие формально соответствует слову «уплотнение», но не подходит для конкретного места монтажа.

Четвёртый этап — отделить товарную позицию от сопутствующих деталей. В заявке могут одновременно фигурировать манжета, опорное кольцо и другие элементы. Их нужно перечислять отдельными строками. Это упрощает проверку наличия и исключает ситуацию, когда кольцо принимают за уплотнительную манжету или наоборот.

Размеры и обозначения

Размерная информация должна использоваться как средство проверки, а не как единственный критерий. Один набор чисел без указания назначения не всегда позволяет определить требуемую деталь. Для правильного сопоставления нужны хотя бы исходное обозначение и понимание, где изделие установлено. При наличии старой манжеты полезно измерить её, однако изношенные поверхности могут быть изменены, поэтому результат измерения желательно сравнить с документацией.

В переданных данных есть позиция манжеты 20х32 6 по ГОСТ 6969-54. Это конкретный пример изделия с собственным обозначением и стандартом. Его нельзя автоматически использовать как замену позиции, которую заказчик ищет по ГОСТ 14896-84. Совпадение материала или общего назначения не отменяет различий в нормативном обозначении и конструкции.

Если в заявке указано только «манжета резиновая», следует запросить уточнение. Минимальный набор для дальнейшей проверки — стандарт или обозначение, размер, количество, место применения и наличие чертежа. При отсутствии части данных поставщик может предварительно определить направление поиска, но окончательное соответствие нужно подтверждать по документам.

Таблица показывает, почему нельзя объединять изделия только по слову «резиновое» или «уплотнительное». У манжеты имеется собственное обозначение и указан стандарт, тогда как опорные кольца представлены отдельными размерными позициями. Для закупки каждая строка должна проходить самостоятельную проверку.

Как выбрать манжету по документации

Подбор начинают с технического основания. Если изделие указано в чертеже, спецификации или ремонтной ведомости, главным ориентиром служит именно этот документ. Название из переписки можно использовать для поиска, но не для окончательного подтверждения. При расхождении между устным описанием и документом нужно уточнить, какая информация является актуальной.

Далее сопоставляют стандарт и обозначение. Запрос по ГОСТ 14896-84 не следует заменять позицией, найденной по другому номеру документа, если заказчик отдельно не подтвердил допустимость такой замены. В списке каталога есть манжеты 20х32 6 по ГОСТ 6969-54. Эта информация полезна для разделения похожих запросов: позиция по ГОСТ 6969-54 является самостоятельным вариантом и не должна выдаваться за изделие по ГОСТ 14896-84.

После стандарта проверяют размеры. Для манжеты необходимо понимать, какие поверхности она уплотняет и как обозначены размеры в исходном документе. Если передан только ряд чисел, следует уточнить порядок их чтения. Нельзя делать вывод о пригодности детали, сравнивая лишь один диаметр или одну сторону.

Затем уточняют конструкцию места установки. Даже при наличии одинаковой ширины изделия могут отличаться по форме рабочей части, способу фиксации и взаимодействию с сопряжённой деталью. В статье не приводятся дополнительные нормативные характеристики, потому что их нельзя достоверно определить без конкретной документации на нужную позицию.

Отдельно нужно проверить, не требуется ли опорное кольцо. В каталоге представлены опорные кольца 500 × 540 × 11 и 260 × 300 × 11. Это не основания для выбора манжеты, а самостоятельные позиции. Если в ремонтной ведомости указаны оба изделия, их следует включить в заказ отдельными строками и согласовать комплектность.

Получить расчёт по заявке

Пример проверки заявки

Рассмотрим типовую ситуацию без добавления неизвестных технических условий. В заявке написано: «нужна резиновая манжета по ГОСТ 14896-84». На первом шаге фиксируется сам стандарт и уточняется, есть ли у заказчика размер, чертёж или старая деталь. Если дополнительных данных нет, поставщик не должен самостоятельно подставлять размер из другой позиции.

На втором шаге заказчик сообщает, что в запасных частях записано 20х32 6 по ГОСТ 6969-54. Тогда записи сравниваются как две разные исходные позиции. Нельзя считать, что вторая запись автоматически раскрывает первую. Необходимо подтвердить, какую именно деталь нужно поставлять: изделие по запрошенному стандарту либо уже известную позицию по ГОСТ 6969-54.

На третьем шаге в той же ведомости обнаруживаются размеры 500 × 540 × 11 и 260 × 300 × 11. По переданным данным это опорные кольца. Их следует вынести в отдельные строки, не включать в перечень манжет и не использовать как замену уплотнительной детали. Такой порядок сохраняет структуру заявки и облегчает сверку с каталогом.

На четвёртом шаге составляется запрос поставщику: название изделия, стандарт, размерная запись, количество и назначение. Если один из параметров неизвестен, это прямо отмечается. Пустое поле лучше, чем предположение, поскольку выдуманное значение может привести к поставке неподходящей детали.

На пятом шаге после получения ответа сравнивают предложенную позицию с исходной заявкой. Проверяется не только наличие слова «манжета», но и совпадение нормативного обозначения, размеров и роли изделия в узле. Если предлагается другая позиция, её следует оформлять как замену только после согласования с ответственным специалистом заказчика.

Для общего понимания темы можно также прочитать материал Какие резиновые прокладки бывают: размеры и выбор материала. Он помогает отделить разговор о прокладках и материалах от конкретного подбора манжет. Другие публикации сайта доступны через раздел Статьи enesv.ru.

Как не спутать манжету с другими уплотнениями

Ошибки чаще всего возникают из-за общего описания «резиновое уплотнение». Этим словом могут обозначать изделия различной формы и назначения. Манжета, прокладка, кольцо и упорный элемент требуют разной проверки. При подготовке заявки нужно использовать не бытовое описание, а название из документа или маркировки.

От прокладки манжета отличается прежде всего способом участия в узле и конструкцией. Но без чертежа нельзя устанавливать конкретные различия для неизвестной детали. Поэтому безопасная формулировка запроса должна включать исходное обозначение и ссылку на документ, а не только предположение по внешнему виду.

Опорное кольцо также не следует принимать за манжету. В каталоге указаны две отдельные позиции: 500 × 540 × 11 и 260 × 300 × 11. Эти данные показывают наличие размерных вариантов опорных колец, но не описывают их как манжеты. Если заказчик прислал только размеры, необходимо уточнить название детали по ведомости или чертежу.

Гидравлические и полиуретановые манжеты тоже требуют отдельной проверки. Само присутствие слова «манжета» в названии раздела не означает, что любая позиция подходит для запроса по конкретному стандарту. Перед заменой нужно сравнить документацию и назначение, а не ориентироваться на сходство терминов.

Полезно разделять три уровня данных: идентификация изделия, его размер и назначение в узле. Идентификация отвечает на вопрос, что именно нужно найти. Размер помогает сопоставить позицию с посадочным местом. Назначение показывает, можно ли рассматривать изделие в данном ремонте. Только совместная проверка этих уровней даёт основание для заказа.

Порядок оформления запроса поставщику

В начале заявки указывают точное название изделия и стандарт, если он известен. Далее добавляют размерную запись без самостоятельного изменения порядка чисел. После этого указывают количество и прикладывают доступные материалы: чертёж, фотографию, маркировку или фрагмент спецификации.

Если требуется несколько типов деталей, их перечисляют отдельными строками. Например, манжета по одному обозначению и опорное кольцо с размером 500 × 540 × 11 не должны объединяться в одну позицию. Аналогично отдельно оформляется кольцо 260 × 300 × 11. Такая структура позволяет проверить каждую деталь независимо.

В сопроводительном комментарии желательно написать, является ли позиция заменой при ремонте, запасной частью или новой закупкой. Также нужно обозначить, какие сведения являются обязательными, а какие требуют уточнения. Это помогает не подменять отсутствующие данные предположениями.

Если заказчик не знает стандарт, можно начать с фотографии и размеров, но в ответе следует разделить подтверждённые и неподтверждённые сведения. Наличие в каталоге манжеты 20х32 6 по ГОСТ 6969-54 не означает, что она подходит к любой заявке на резиновую манжету. Точную позицию выбирают после сопоставления всех доступных данных.

При необходимости ассортимент уплотнительных изделий можно проверить в разделе Уплотнения и РТИ, а отдельные опорные элементы — в разделе Кольца стопорные и опорные. Если подходящей карточки не найдено, лучше направить поставщику исходную заявку, чем заменять изделие по внешнему сходству.

Частые вопросы

Для чего нужны манжеты резиновые уплотнительные?

Они служат элементами уплотнения в узлах и ограничивают проход рабочей среды через сопряжение деталей. Конкретное применение определяется конструкцией узла и документацией.

Как подобрать манжету по ГОСТ 14896-84?

Нужно сопоставить стандарт, обозначение, размеры и назначение изделия с данными чертежа или спецификации. При нехватке сведений следует передать поставщику все известные параметры.

Чем отличаются манжеты от опорных колец?

Это разные товарные позиции с разной ролью в конструкции. Представленные опорные кольца 500 × 540 × 11 и 260 × 300 × 11 нельзя считать манжетами без подтверждения документацией.

Можно ли заменить изделие по ГОСТ 14896-84 манжетой по ГОСТ 6969-54?

Автоматически — нельзя. В каталоге есть манжета 20х32 6 по ГОСТ 6969-54, но возможность замены нужно отдельно подтвердить по документации и согласовать с заказчиком.

Какие данные нужны для расчёта?

Желательно указать название, стандарт, размеры, количество и назначение детали. При наличии нужно приложить маркировку, чертёж или фотографию.

Отправить заявку на подбор
