Какой стороной ставить прокладку глушителя

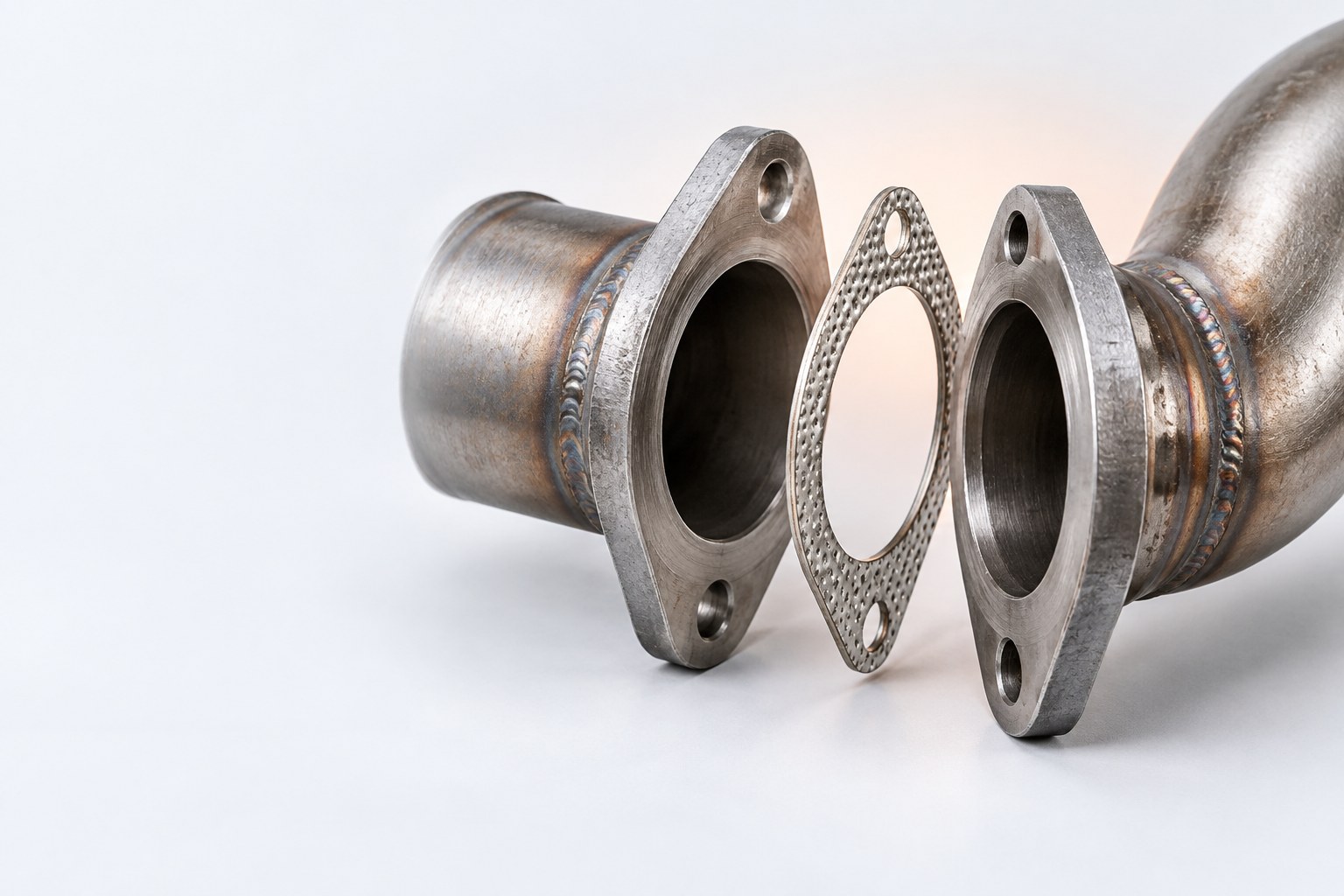

Какой стороной ставить прокладку глушителя, зависит от её конструкции: выступ, буртик, металлический слой и маркировка должны быть обращены так, как указано изготовителем. Если деталь симметрична, отдельной лицевой стороны нет — её устанавливают по совпадению контура и отверстий, без перекоса.

Запросить подбор прокладки

Как ставить прокладку на глушитель: подготовка

Перед разборкой соединения определите, где именно расположена уплотнительная деталь. Выхлопная система может иметь фланцевое соединение, стык труб или участок с зажимом. Для каждого варианта важны форма посадочного места, наружный контур и способ фиксации. Прокладка должна соответствовать именно этому соединению, а не просто иметь похожий диаметр.

Сначала осмотрите старую деталь и место её установки. Следы копоти, чёрные полосы, нагар вокруг стыка и локальное загрязнение могут указывать на прежнюю негерметичность. При этом старая прокладка нередко деформируется при демонтаже, поэтому использовать её как точный шаблон можно только с осторожностью. Рабочим ориентиром служат размеры посадочного места, отверстия и форма сопрягаемых деталей.

Удалите остатки старого уплотнения с обеих поверхностей. На фланцах не должно быть фрагментов металла, паронита, резины или нагара, мешающих плотному прилеганию. Очистка не должна приводить к заметному повреждению плоскости. Если на поверхности есть глубокие риски, трещины или деформация, новая прокладка не устранит причину утечки сама по себе.

Перед установкой проверьте крепёж и состояние фланцев. Болты, гайки, шпильки и зажим должны свободно проходить через предусмотренные места и не мешать прокладке занять рабочее положение. Не следует использовать случайные шайбы, дополнительные слои уплотнителя или герметик, если это не предусмотрено конструкцией конкретного узла.

• сравните контур новой детали с посадочным местом;
• проверьте совпадение отверстий и проходного отверстия;
• осмотрите обе стороны на наличие маркировки, буртика или выступа;
• убедитесь, что поверхность соединения очищена;
• проверьте, что прокладка не надорвана и не имеет заломов.

Как правильно ставить прокладку глушителя

Определение рабочей стороны

Главное правило — не выбирать сторону только по цвету или субъективному ощущению мягкости материала. Рабочая ориентация определяется формой детали. Если одна сторона имеет выступающий поясок, металлическую оболочку, рельеф или направляющую часть, это конструктивный признак. Сравните его с ответной канавкой, уступом или посадочной кромкой на соединяемом элементе.

Маркировка на прокладке также имеет значение. Стрелка, надпись, обозначение стороны или технологический рисунок должны быть обращены в соответствии с документацией поставщика или изготовителя. Если инструкции нет, не стоит угадывать по аналогии с другой деталью: одинаково выглядящие изделия могут отличаться назначением и рабочей геометрией.

У плоской симметричной прокладки с одинаковыми сторонами отдельной ориентации может не быть. В таком случае важнее не лицевая сторона, а правильное положение относительно отверстий, кромок и проходного канала. Деталь не должна выступать внутрь прохода, закрывать отверстия или смещаться за пределы фланцев.

Если прокладка имеет разные по размеру внутренний и наружный контуры, сначала совместите её с соединением без затяжки. Это позволяет увидеть, не перепутаны ли сторона и положение. При правильной установке крепёж проходит свободно, а уплотнение равномерно лежит между деталями.

Установка между фланцами

На разъединённых фланцах прокладку размещают на предусмотренном посадочном месте. Если конструкция удерживает её шпильками, деталь надевают на крепёж. Если фиксация выполняется только за счёт прижатия, прокладку временно удерживают при совмещении элементов, не растягивая и не сгибая её.

После предварительного совмещения наживите крепёж без окончательной затяжки. На этом этапе проверьте, что прокладка не выдавилась наружу, не попала внутрь прохода и не зажата только с одной стороны. Фланцы должны сближаться ровно. Если одна часть упирается раньше другой, следует остановиться и устранить причину перекоса.

Окончательную затяжку выполняют постепенно, чередуя противоположные точки крепления, если такая возможность предусмотрена конструкцией. Это помогает равномерно прижать уплотнение и не сместить его к краю. Конкретный порядок и усилие затяжки берут из документации на автомобиль или узел; универсальное значение для всех соединений применять нельзя.

После сборки не следует сразу делать вывод о качестве только по внешнему виду. Проверьте, что между фланцами нет видимого неравномерного зазора, крепёж удерживает детали, а прокладка не выдавлена. При обнаружении перекоса соединение лучше разобрать и установить новую деталь, поскольку повреждённое уплотнение может уже не восстановить форму.

Как ставится прокладка глушителя на разных соединениях

Фланцевый стык обычно позволяет заранее увидеть положение прокладки по отверстиям и контуру. Здесь особенно важно очистить плоскости и проверить, что обе детали прилегают всей рабочей зоной. Даже правильно выбранная прокладка не обеспечит герметичность, если фланец погнут или между ним и уплотнением остался старый материал.

В соединении труб с зажимом прокладка может иметь кольцевую форму или профиль, рассчитанный на посадочную канавку. Её размещают так, чтобы кольцо не перекручивалось и полностью опиралось на предусмотренную поверхность. Зажим устанавливают после проверки положения, затем равномерно подтягивают крепление. Если кольцо выдавливает наружу уже при предварительной сборке, необходимо проверить размер и совместимость деталей.

Для кольцевого уплотнения важны внутренний проход и наружная опорная зона. Кольцо не должно закрывать канал и не должно болтаться в посадочном месте. В каталоге представлены, например, опорное кольцо 38 × 50 × 3,6 мм, а также резиновые опорные кольца 35 × 55 × 5,5 и 40 × 60 × 5,5 мм. Эти данные используют для сопоставления с фактическими размерами узла, а не как универсальную рекомендацию для любого глушителя.

Для соединений с санитарными или трубными зажимами в каталоге представлены прокладки CLAMP ОВЕН из EPDM для DN25, DN32, DN40, DN50 и DN65. Обозначение DN само по себе не заменяет проверку посадочного места: нужно сопоставить тип соединения, форму прокладки и размеры ответных деталей.

Сведения о доступных уплотнениях собраны в разделе Уплотнения и РТИ. Если требуется именно кольцевой элемент, дополнительно можно посмотреть раздел Кольца стопорные и опорные. Манжеты относятся к другой группе изделий, поэтому для сравнения ассортимента предусмотрен раздел Манжеты гидравлические и полиуретановые.

Как выбрать прокладку для соединения глушителя

Подбор начинают не с материала, а с конструкции соединения. Зафиксируйте форму стыка, размеры прохода, наружный контур, расположение отверстий и способ прижима. Для круглого фланца потребуется один тип исполнения, для зажимного соединения — другой. Название детали в заказе должно описывать не только назначение, но и форму, размер и материал.

Паронит ПОН-Б в каталоге доступен толщиной 2 и 2,5 мм. Выбор между этими вариантами нельзя делать только по принципу «чем толще, тем лучше»: рабочее положение, прижим и конструкция стыка должны соответствовать исходным требованиям узла. Излишняя толщина может изменить положение деталей, а недостаточная — не обеспечить нужное заполнение зазора.

Набивка АП-31 выпускается по ГОСТ 5152-84, в том числе сечением 14 × 14 и 18 × 18 мм. Набивка не является автоматической заменой плоской прокладки или кольца. Её рассматривают только тогда, когда конструкция соединения рассчитана на такой уплотнительный материал.

При отсутствии чертежа полезно снять размеры с сопрягаемых деталей и зафиксировать их до оформления заявки. Для нестандартного изделия важны эскиз, наружный и внутренний контуры, отверстия, толщина и особенности профиля. О принципе подготовки размеров подробнее рассказано в статье Прокладка чертеж: размеры для изготовления.

Не следует подбирать изделие только по слову «глушитель». Выхлопные системы различаются по соединениям, а одна и та же деталь по внешнему виду может не подойти по толщине, материалу или рабочему профилю. Если задача связана с другим узлом автомобиля, полезно сопоставить подход к подбору с материалом Замена прокладки редуктора: материал и порядок работ.

Получить расчёт по размерам

Проверка после установки

После сборки осмотрите стык по всему периметру. Прокладка не должна быть видна только с одной стороны из-за перекоса, а фланцы должны находиться в устойчивом положении. Проверьте, что крепёж затянут, но не повреждает уплотнение чрезмерным сжатием. Если при затяжке деталь выдавило, повторная подтяжка обычно не решает проблему.

Проверку выполняют после запуска двигателя в условиях, предусмотренных руководством по эксплуатации автомобиля. Не прикасайтесь к металлическим деталям выхлопной системы во время работы: они могут нагреваться. Оценивайте стык визуально и по признакам утечки, не подставляя руки к возможному выходу газов.

К признакам негерметичности относятся копоть около соединения, характерный шум или шипение, запах выхлопа и повторное ослабление крепежа. Если появился хотя бы один такой признак, двигатель выключают, узел остужают и проверяют положение прокладки. Причина может быть не только в ориентации, но и в неподходящем размере, повреждённой поверхности или деформации фланца.

Повторно использованную прокладку не следует считать равноценной новой. После прижима материал может принять форму соединения и потерять способность компенсировать неровности при следующей сборке. При разборке с повреждением, заломом или следами прогорания уплотнение заменяют.
