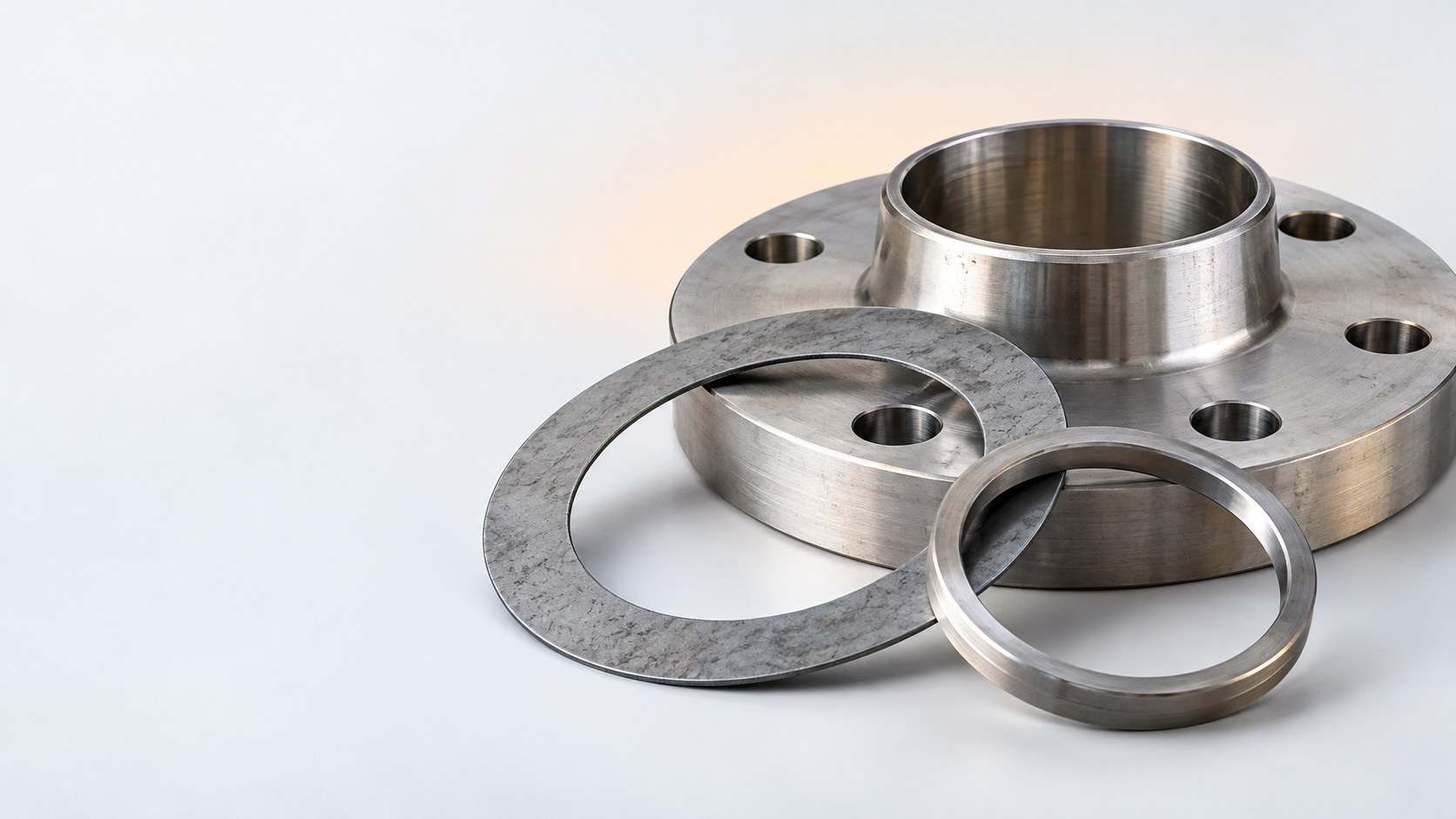

Установка металлической прокладки: монтаж и проверка

Установка металлической прокладки начинается с проверки размеров, типа соединения и состояния уплотняемых поверхностей. После очистки деталей прокладку устанавливают без перекоса, равномерно собирают соединение и затем проверяют его герметичность выбранным для узла способом.

Запросить подбор и расчёт

Как выбрать прокладку для соединения

Выбор уплотнительного элемента нельзя начинать только с поиска изделия по внешнему виду. Сначала определяют, какое соединение требуется уплотнить, какие поверхности соприкасаются, какое посадочное место предусмотрено конструкцией и какое место занимает прокладка внутри узла. Для металлических деталей особенно важны точное совпадение геометрии и отсутствие перекоса при сборке.

В каталоге собраны разные группы уплотнений и изделий для работы в соединениях. Обзор доступных решений размещён в разделе Уплотнения и РТИ. При поиске изделия нужно отделять прокладку от кольца, манжеты и других деталей: у них различаются форма, назначение и условия установки.

Если в конструкции используется опорный элемент, можно рассмотреть опорное кольцо размером 38 × 50 × 3,6 мм. Такие размеры нельзя переносить на другое посадочное место без проверки чертежа: совпадение только одного параметра не подтверждает пригодность изделия.

Для листовых уплотнительных материалов в каталоге представлен паронит ПОН-Б толщиной 2 и 2,5 мм. Он поставляется листами 1500 × 1500 и 1500 × 3000 мм. Это позволяет выбирать не только толщину, но и формат заготовки, из которой может быть изготовлен элемент требуемой формы. Самостоятельную вырезку следует выполнять по фактическому чертежу соединения, а не по приблизительному замеру.

Для соединений CLAMP предусмотрены прокладки EPDM DN25, DN32, DN40, DN50 и DN65. Обозначение DN в данном случае связано с размерным рядом изделия, поэтому перед заказом необходимо сопоставить его с обозначением и исполнением конкретного соединения. Прокладка для одного размера не должна устанавливаться в узел другого размера только потому, что визуально подходит.

Размеры и проверка посадочного места

До демонтажа старого элемента полезно зафиксировать конструкцию узла: направление установки, положение отверстий, выступы, канавки и контактные поверхности. Если деталь уже снята, её размеры проверяют отдельно, но нельзя считать старую деформированную прокладку точным шаблоном. При сжатии она может изменить форму, толщину и размер по рабочему контуру.

Для плоской прокладки оценивают наружный контур, внутренний проход и толщину. Для кольца дополнительно проверяют, где именно оно должно находиться относительно соединяемых деталей. Важно убедиться, что уплотнительный элемент не перекрывает проход и не выступает наружу настолько, чтобы мешать сборке. С другой стороны, недостаточный размер также приводит к неполному контакту.

Если прокладку изготавливают из листового материала, сначала подготавливают чертёж с размерами. Вопросы оформления заготовки подробно разобраны в статье Прокладка: чертёж с размерами для изготовления. На чертеже должны быть понятны форма изделия, проход, отверстия и базовые размеры, по которым заготовку можно проверить до монтажа.

Измерение выполняют подходящим инструментом, не сминая мягкие материалы и не создавая дополнительную деформацию. Полученные значения сравнивают с документацией на оборудование, узел или соединительную арматуру. Если документация отсутствует, одного визуального осмотра недостаточно: необходимо получить исходные данные от ответственного за конструкцию специалиста.

Проверяют также плоскостность фланцев или других деталей, между которыми будет установлена прокладка. Видимые заусенцы, глубокие риски, следы коррозии, остатки старого материала и посторонние частицы мешают равномерному контакту. Небольшая ошибка на этом этапе может проявиться уже после подачи рабочей среды.

Что проверить перед разборкой

• Тип и размер соединения.
• Положение старой прокладки или кольца.
• Наличие повреждений на сопрягаемых поверхностях.
• Состояние крепежа и возможность равномерной сборки.
• Соответствие нового изделия чертежу или спецификации.

Подготовка поверхностей перед монтажом

Подготовка начинается после отключения узла и снятия остаточной нагрузки в пределах установленного порядка работ. Нельзя приступать к разборке, если в соединении сохраняется давление или температура, опасная для персонала и материала. Конкретный порядок отключения определяется устройством и рабочей документацией объекта.

После разъединения деталей удаляют остатки старой прокладки. Материал снимают аккуратно, чтобы не повредить контактную плоскость. Металлический инструмент не должен оставлять задиры и глубокие царапины. Загрязнение удаляют способом, совместимым с материалом деталей и требованиями безопасности на рабочем месте.

Затем поверхности осматривают при достаточном освещении. Проверяют, нет ли трещин, деформации, вмятин, коррозионных участков и посторонних включений. Особое внимание уделяют краям прохода и зоне, где прокладка должна прилегать по всему контуру. Любой дефект, который изменяет плоскость контакта, необходимо оценить до установки нового элемента.

Перед сборкой поверхности должны быть очищены и высушены, если иное не предусмотрено документацией на конкретный узел. На прокладку не наносят случайные герметики, смазки или клеевые составы: такое действие может изменить посадку и затруднить последующую диагностику. Дополнительные материалы используют только при наличии прямого требования конструкции.

Саму прокладку осматривают перед установкой. На ней не должно быть разрывов, заломов, надрезов, загрязнений и следов неправильного хранения. У листовой заготовки контролируют контур и отверстия, у кольца — целостность и равномерность формы. Элемент, повреждённый при транспортировке или подготовке, не устанавливают.

Подготовка рабочего места

На рабочем месте заранее размещают прокладку, инструмент для сборки и средства контроля. Изделие не следует класть на грязную поверхность или переносить так, чтобы его рабочая часть соприкасалась с металлической стружкой. Крепёж и детали раскладывают в порядке, который исключает случайную замену или потерю элементов.

Если узел имеет сложную конфигурацию, перед сборкой сверяют маркировку и положение деталей с документацией. Это особенно важно при работе с соединениями CLAMP и другими конструкциями, где прокладка должна попасть в предусмотренную канавку или между определёнными торцами.

Порядок установки металлической прокладки

После подготовки прокладку устанавливают на чистое посадочное место. Деталь должна лежать ровно, без перекручивания, смещения и выхода за предусмотренный контур. Если конструкция имеет канавку, выступ или опорное кольцо, уплотнительный элемент размещают в соответствии с формой этих деталей.

Соединяемые части сначала сближают вручную, контролируя положение прокладки. Нельзя стягивать детали с усилием, если элемент заметно смещён или зажат только с одной стороны. Исправление положения после сильного затягивания может привести к повреждению материала и контактных поверхностей.

Крепёж затягивают постепенно, чтобы соединение собиралось равномерно. Для фланцевой конструкции порядок зависит от расположения крепёжных элементов и требований документации. Если производитель или проект задаёт последовательность и усилие, используют именно эти данные. Не следует заменять установленный порядок произвольным увеличением усилия.

При установке опорного кольца контролируют его положение относительно деталей узла. Для изделия 38 × 50 × 3,6 мм необходимо проверить, что все три размера соответствуют предусмотренному местоположению. Кольцо не должно перекрывать проход, выпадать из посадочного места или создавать перекос при соединении деталей.

Паронитовую заготовку устанавливают без складок и надрывов. Если элемент вырезан из листа ПОН-Б, до монтажа сверяют его толщину: в каталоге представлены варианты 2 и 2,5 мм. Выбор между ними делают по требованию соединения, а не по принципу «толще — значит лучше».

Прокладку EPDM для CLAMP устанавливают после проверки размера соединения. Доступны исполнения DN25, DN32, DN40, DN50 и DN65. При сборке следят, чтобы прокладка легла в предусмотренное место по всей окружности, а хомут или другой зажим удерживал детали без перекоса.

После предварительной сборки выполняют визуальный контроль контура. Прокладка не должна быть защемлена снаружи, выдавлена внутрь прохода или иметь участок без контакта. Если обнаружено смещение, соединение разбирают до безопасного состояния и устанавливают элемент заново. Продавливать прокладку инструментом через собранный узел не следует.

Получить консультацию по комплектации

Проверка герметичности после сборки

Проверку выполняют после того, как соединение собрано, крепёж установлен, а положение прокладки визуально подтверждено. Метод зависит от оборудования, рабочей среды и требований объекта. До начала испытания убеждаются, что персонал находится в безопасной зоне, а возможная утечка не создаёт опасности.

Нагрузку на соединение повышают постепенно в пределах установленного порядка. Резкая подача среды может скрыть причину дефекта или создать дополнительную нагрузку на ещё не проверенный узел. Во время проверки осматривают внешний контур соединения и обращают внимание на появление капель, влажных участков, выхода газа или другого признака негерметичности.

Если утечка обнаружена, нельзя пытаться подтянуть крепёж на работающем и нагруженном узле, если такая операция не разрешена документацией и безопасной процедурой. Соединение выводят из работы, снимают остаточную нагрузку и устанавливают причину. Возможные основания для повторной разборки — перекос, загрязнение поверхности, неверный размер, повреждение прокладки или дефект сопрягаемой детали.

После устранения причины прокладку осматривают повторно. Если она была деформирована или повреждена, используют новый элемент. Повторное стягивание без проверки состояния уплотнения не заменяет правильный монтаж. Результат проверки фиксируют в принятом на объекте журнале или иной документации, если это предусмотрено правилами эксплуатации.

Признаки правильной установки

• Прокладка находится в предусмотренном посадочном месте.
• Нет видимого перекоса, разрывов и складок.
• Соединяемые детали прилегают равномерно.
• Крепёж установлен без пропусков и повреждений.
• При проверке не выявлены признаки утечки.

Если после сборки приходится многократно подтягивать соединение, это повод остановить работу и проверить исходные размеры, состояние поверхностей и правильность выбранного изделия. Постоянное увеличение усилия не исправляет несовпадение геометрии и может повредить детали.

Типовые ошибки при установке

Одна из распространённых ошибок — выбор по условному размеру без проверки фактической конструкции. Например, наличие похожего обозначения не подтверждает, что прокладка подходит по внутреннему проходу, наружному контуру и толщине. Перед заказом сопоставляют все доступные параметры.

Вторая ошибка — монтаж на поверхность с остатками старого материала. Даже тонкий фрагмент может создать локальный зазор. Не менее опасны заусенцы и металлическая стружка: они повреждают прокладку при сборке и нарушают равномерность контакта.

Третья ошибка — установка повреждённого изделия. Залом или надрез иногда остаётся незаметным до момента подачи рабочей среды, но после сжатия становится каналом утечки. Поэтому проверку проводят до установки, а не только после появления проблемы.

Четвёртая ошибка — попытка компенсировать неверный размер дополнительным слоем материала. Такая схема меняет положение деталей и не является заменой прокладки требуемой формы. Если размеры не совпадают, узел нужно остановить и уточнить спецификацию.

Пятая ошибка — отсутствие контроля после сборки. Внешне аккуратное соединение не гарантирует герметичность. Проверка должна быть частью работ, а её порядок — соответствовать условиям эксплуатации и внутренним правилам объекта.

Частые вопросы

Как выбрать металлическую прокладку?

Сначала определяют тип соединения и его размеры, затем проверяют форму, толщину и материал изделия. При недостатке данных используют чертёж или запрашивают техническое уточнение.

Какие размеры прокладки проверить перед монтажом?

Проверяют наружный и внутренний контуры, толщину, отверстия и положение относительно посадочного места. Для опорного кольца из каталога указаны размеры 38 × 50 × 3,6 мм.

Как подготовить поверхности перед установкой?

Их очищают от остатков старой прокладки, грязи и стружки, затем осматривают на наличие задиров, деформаций и других дефектов. Перед сборкой поверхности и прокладка должны соответствовать условиям монтажа.

Как проверить герметичность соединения?

После сборки нагрузку повышают постепенно и контролируют внешний контур соединения выбранным для узла способом. При признаках утечки узел выводят из работы и устраняют причину после снятия нагрузки.

Где посмотреть другие уплотнительные изделия?

Каталог включает не только прокладки, но и другие изделия. Для сравнения можно открыть раздел Манжеты гидравлические и полиуретановые, а опорные и стопорные элементы представлены в разделе Кольца стопорные и опорные.

Практические задачи по работе с насосным оборудованием рассматриваются в отдельном материале Как насосом выкачать воду из бассейна. Для подбора изделия по параметрам соединения важно заранее подготовить размеры, чертёж и описание условий эксплуатации.
