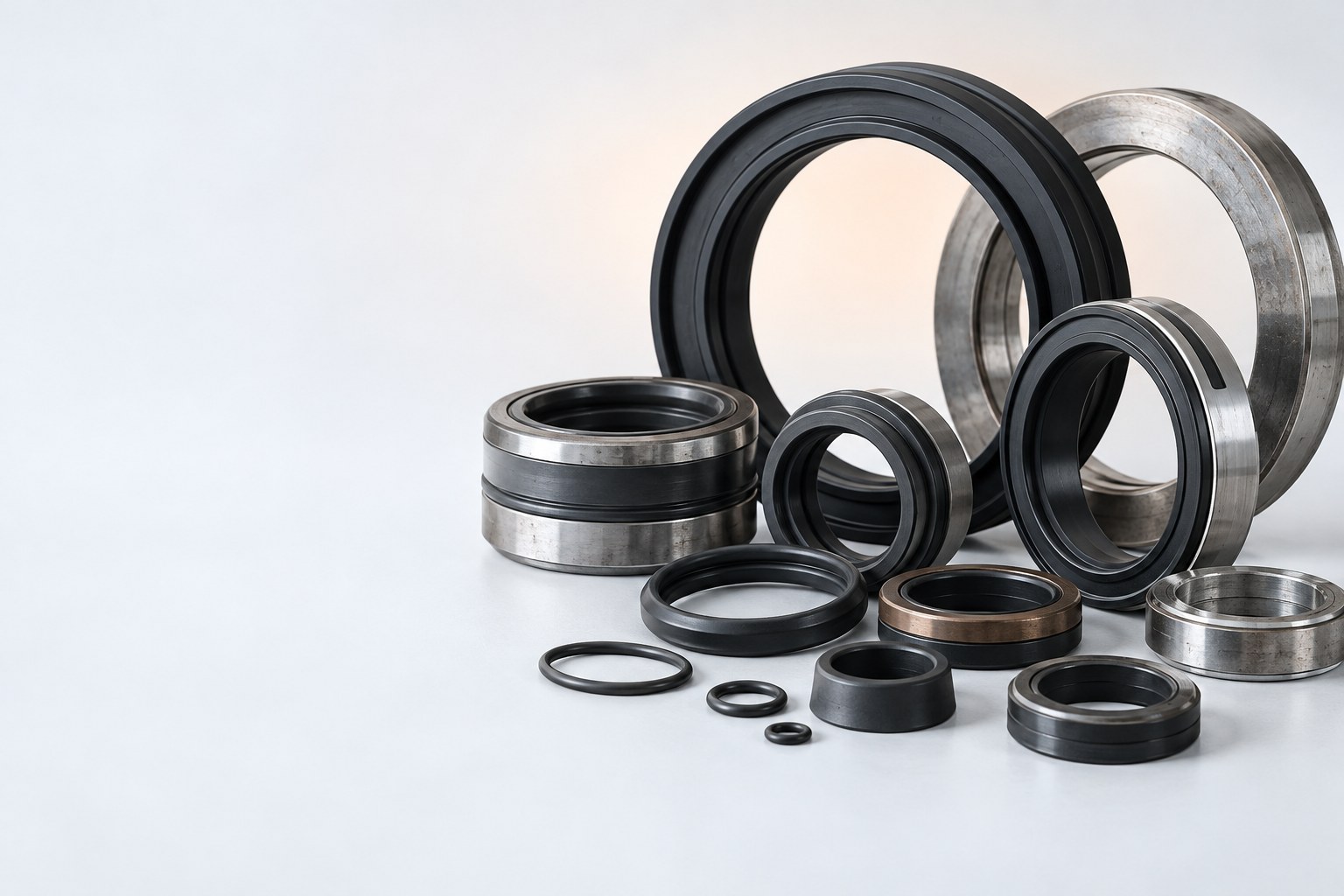

Подбор колец круглого сечения: размеры и комплекты

Подбор колец круглого сечения начинают с определения назначения детали и проверки размеров, указанных в каталоге или документации узла. Затем сопоставляют обозначение, форму и состав комплекта с фактической потребностью, чтобы не заменить уплотнительное кольцо опорным.

Запросить подбор

Как выбрать кольца круглого сечения

Правильный выбор начинается не с поиска похожей фотографии, а с фиксации исходных данных. Для заявки желательно подготовить наименование узла, назначение кольца, имеющееся обозначение, размеры и количество. Если деталь уже снята, полезно передать её изображение и указать, где она установлена. Одного внешнего сходства недостаточно: близкие по виду изделия могут выполнять разные функции.

Первый вопрос — требуется ли герметизация или поддержка рабочего элемента. Уплотнительное изделие работает в зоне контакта и должно соответствовать месту установки. Опорное кольцо не следует подбирать как замену уплотнительному только потому, что у них похожий контур. В заявке эти позиции нужно разделять по назначению.

Второй вопрос — какие размеры подтверждены. Необходимо отделить фактический замер от значения, переписанного с маркировки или старой ведомости. При измерении снятой детали фиксируют все доступные параметры и единицы измерения. Если замер выполнить нельзя, передают поставщику исходное обозначение и описание оборудования без самостоятельной расшифровки.

Третий вопрос — нужна отдельная позиция или набор. Для ремонта одного узла может потребоваться одно кольцо, а для обслуживания нескольких одинаковых мест — комплект. В обоих случаях состав заказа должен быть выражен конкретно: число изделий, перечень размеров и назначение каждой позиции.

Для общего поиска можно использовать раздел Уплотнения и РТИ. Если по описанию требуется именно опорный элемент, проверяют подраздел Кольца стопорные и опорные. Для сравнения с другими видами уплотнений доступен раздел Манжеты гидравлические и полиуретановые.

Исходные данные для заявки

• назначение детали: уплотнительная или опорная;
• размеры из документации либо фактического замера;
• форма профиля и внешний вид готового изделия;
• обозначение, если оно нанесено на упаковку или указано в ведомости;
• требуемое количество отдельных позиций или комплектов;
• описание узла, в котором устанавливается кольцо.

Если часть сведений отсутствует, это не причина самостоятельно подставлять предположительные значения. Лучше передать поставщику все известные данные и отдельно отметить, какие параметры требуют уточнения. Такой порядок снижает риск того, что размер будет принят за обозначение, а обозначение — за полный состав комплекта.

Размеры колец круглого сечения

Размеры нужно читать только в связи с названием изделия и описанием позиции. Запись из нескольких чисел не всегда можно безопасно расшифровать без карточки товара: в разных группах изделий параметры могут отражать разные стороны детали. Поэтому при работе с каталогом сохраняют исходную запись полностью, включая знаки умножения, пробелы и единицы измерения.

В списке указаны 10 позиций опорных колец. Это означает, что при подборе доступен ряд отдельных позиций, но не подтверждает их взаимозаменяемость и не заменяет проверку каждой строки. Для заказа нужно выбрать конкретную позицию, а не только группу изделий.

Приведённые значения относятся к опорным кольцам. Нельзя переносить их на уплотнительные изделия без подтверждения. Например, наличие в каталоге позиции 500 × 540 × 11 говорит о существовании опорного кольца с такой записью, но не подтверждает, что оно подходит к любому узлу с близкими габаритами.

При сравнении двух позиций 500 × 540 × 11 и 260 × 300 × 11 нельзя ограничиваться совпадением последнего числа. Полная запись рассматривается целиком. Если размер нужен для замены, сверяют все параметры с исходной деталью и назначением. При отсутствии пояснения к порядку чисел в карточке этот вопрос задают поставщику до оформления заказа.

Как проверять размер перед заказом

Сначала фиксируют источник информации: чертёж, ведомость, маркировка упаковки, старое изделие или замер. Затем проверяют, что выбранная строка относится к нужной группе. После этого сопоставляют запись с количеством и местом установки. Такой алгоритм особенно важен, когда в заказе одновременно присутствуют уплотнительные и опорные позиции.

Не стоит округлять размеры, менять порядок чисел или удалять последний параметр из записи. Даже если изделие визуально похоже на нужное, изменение записи делает подбор непроверенным. В переписке с поставщиком лучше воспроизводить размер точно так, как он указан в каталоге, а собственные замеры указывать отдельно.

Если требуется разобраться с кольцом, установленным в измерительном или температурном узле, полезно изучить соседний материал Уплотнительное кольцо датчика температуры: как подобрать. Он относится к отдельной задаче, но помогает сформулировать исходные данные по месту установки и назначению.

Обозначение колец круглого сечения

Обозначение — это не только набор цифр, а идентификатор конкретной позиции. Его следует переписывать без сокращений и сопоставлять с названием изделия. Если рядом указано, что деталь является опорной, это уточнение имеет такое же значение для выбора, как и размерная запись.

В рассматриваемом каталоге зафиксированы два примера опорных изделий: 500 × 540 × 11 и 260 × 300 × 11. Эти записи можно использовать как исходные данные для поиска, но нельзя на их основании выводить универсальную формулу обозначения всех колец. Для полной расшифровки нужна информация конкретной карточки или ведомости.

Как читать запись в каталоге

1. Сначала прочитать название позиции и определить её назначение.
2. Затем переписать размерную запись без изменения порядка параметров.
3. Проверить, относится ли строка к отдельному изделию или к набору.
4. Сопоставить позицию с местом установки и количеством.
5. При сомнении направить поставщику полный фрагмент каталога, а не отдельное число.

Такой подход помогает не путать обозначение с размером. Если в заявке указать только «кольцо 11», поставщику будет недостаточно данных для однозначного выбора. Если указать полную строку и назначение, можно предметно проверить наличие нужной позиции и возможность поставки.

При работе с техническими перечнями также важно различать собственное обозначение детали и внутренний номер комплекта. В комплекте может быть несколько отдельных позиций, а в заявке иногда требуется только одна из них. Поэтому состав набора уточняют отдельно от обозначения изделия.

Для сопоставления терминов и структуры технической заявки можно обратиться к статье Аналоги подшипников SKF, FAG, NSK: таблица по ГОСТ. Она посвящена другой группе продукции, поэтому её нельзя использовать как источник размеров для колец, но принцип проверки исходного обозначения остаётся полезным.

Набор колец круглого сечения

Набор выбирают, когда требуется несколько позиций для одного ремонта, нескольких одинаковых узлов или планового обслуживания. Перед заказом проверяют не только слово «комплект», но и фактический состав: какие размеры входят, сколько изделий каждого типа предусмотрено и есть ли среди них опорные детали.

Если в каталоге указаны 10 позиций опорных колец, это перечень отдельных вариантов, а не подтверждение, что все они входят в один набор. Нельзя считать весь список комплектом без прямого указания. В заявке формулируют потребность отдельно: нужная позиция, количество и требование к комплектности.

Проверка состава комплекта

• название набора или комплекта;
• число входящих позиций;
• размер каждой позиции;
• разделение уплотнительных и опорных изделий;
• количество комплектов, необходимое для заказа;
• соответствие состава фактическому узлу.

Если комплект нужен для восстановления одного соединения, сначала определяют все места установки, а затем составляют перечень. Это позволяет не заменить комплект отдельной деталью и не заказать лишние позиции. Если набор формируется поставщиком по запросу, передают полный список размеров и назначений.

При закупке для склада полезно вести отдельный перечень по назначению. В одной строке указывают опорное кольцо, в другой — уплотнительное, даже если размерные записи похожи. Такой учёт упрощает повторный заказ и снижает вероятность выдачи неподходящей детали монтажной бригаде.

Получить расчёт комплекта

Формы и назначение изделий

Под формой в заявке обычно понимают профиль и конфигурацию готовой детали. Для изделий круглого сечения важны не только внешний контур, но и то, является ли деталь уплотнительной либо опорной. Описание формы должно быть связано с местом установки, иначе визуальное сравнение может привести к ошибке.

Уплотнительное кольцо выбирают для задачи герметизации. Опорное кольцо выбирают как поддерживающий элемент, установленный в предусмотренном для него месте. Эти функции нельзя объединять в одно условное обозначение. Если в старой документации присутствует только слово «кольцо», назначение уточняют по сборочному узлу или у поставщика.

При передаче фотографии желательно показать деталь целиком и отдельно — её посадочное место. Фотография не заменяет размеры, но помогает увидеть форму и отличить изделия, которые в перечне названы сходно. Для опорных изделий дополнительно указывают, что требуется именно опорная позиция.

Отличия при визуальном сравнении

Визуальная проверка используется только как дополнительный этап. Сначала сравнивают назначение и обозначение, затем размеры, и лишь после этого — форму. Если хотя бы один из этих элементов не совпадает или неизвестен, решение о взаимозаменяемости не принимают самостоятельно.

Для закупки нескольких изделий рекомендуется сделать таблицу с отдельными колонками: название, назначение, размерная запись, количество и источник данных. В такой форме проще увидеть, где указано опорное кольцо, а где требуется уплотнительный элемент. Таблица также помогает согласовать заявку между снабжением, ремонтной службой и поставщиком.

Изготовление колец круглого сечения

Изготовление рассматривают после подтверждения исходной позиции. До передачи запроса нужно определить, требуется ли готовое изделие из каталога или изготовление по образцу, чертежу либо согласованному описанию. В последнем случае поставщику передают все доступные сведения и отдельно отмечают недостающие параметры.

Для запроса на изготовление недостаточно написать «кольцо круглого сечения». Указывают назначение, размерную запись, форму, количество и место применения. Если деталь является опорной, это фиксируют прямо в тексте заявки. Если требуется уплотнительный элемент, также указывают его функцию, чтобы не получить изделие другой группы.

При наличии старого изделия его передают на рассмотрение вместе с фотографиями и замерами. Не следует самостоятельно восстанавливать неразборчивые цифры или менять размер под предполагаемую посадку. Поставщик сможет подтвердить возможность изготовления только после проверки исходных данных.

Для серийной закупки заранее согласуют состав партии: отдельные позиции или комплекты. Если нужны оба типа колец, их оформляют раздельными строками. Это сохраняет прослеживаемость заказа и позволяет проверить, какая деталь предназначена для уплотнения, а какая — для опоры.

Частые вопросы

Как выполнить подбор колец круглого сечения?

Определите назначение, зафиксируйте полную размерную запись и сопоставьте её с конкретной позицией каталога. Если данных недостаточно, передайте поставщику описание узла, образец или доступные замеры.

Как выбрать набор колец круглого сечения?

Проверьте состав набора, размеры и количество изделий. Отдельно убедитесь, что в комплекте есть нужные уплотнительные или опорные позиции.

Что означает обозначение колец круглого сечения?

Оно идентифицирует изделие и связывает его с назначением и размерной записью. Примеры 500 × 540 × 11 и 260 × 300 × 11 относятся к опорным кольцам из указанного перечня.

Какие бывают формы для колец круглого сечения?

Учитывают круглый профиль и форму готового изделия, но окончательный выбор делают не по виду, а по назначению, размерам и описанию позиции.

Как отличить уплотнительное кольцо от опорного?

Уплотнительное кольцо предназначено для герметизации, опорное — для поддержки элемента в узле. При отсутствии ясного описания назначение подтверждают по документации или у поставщика.
