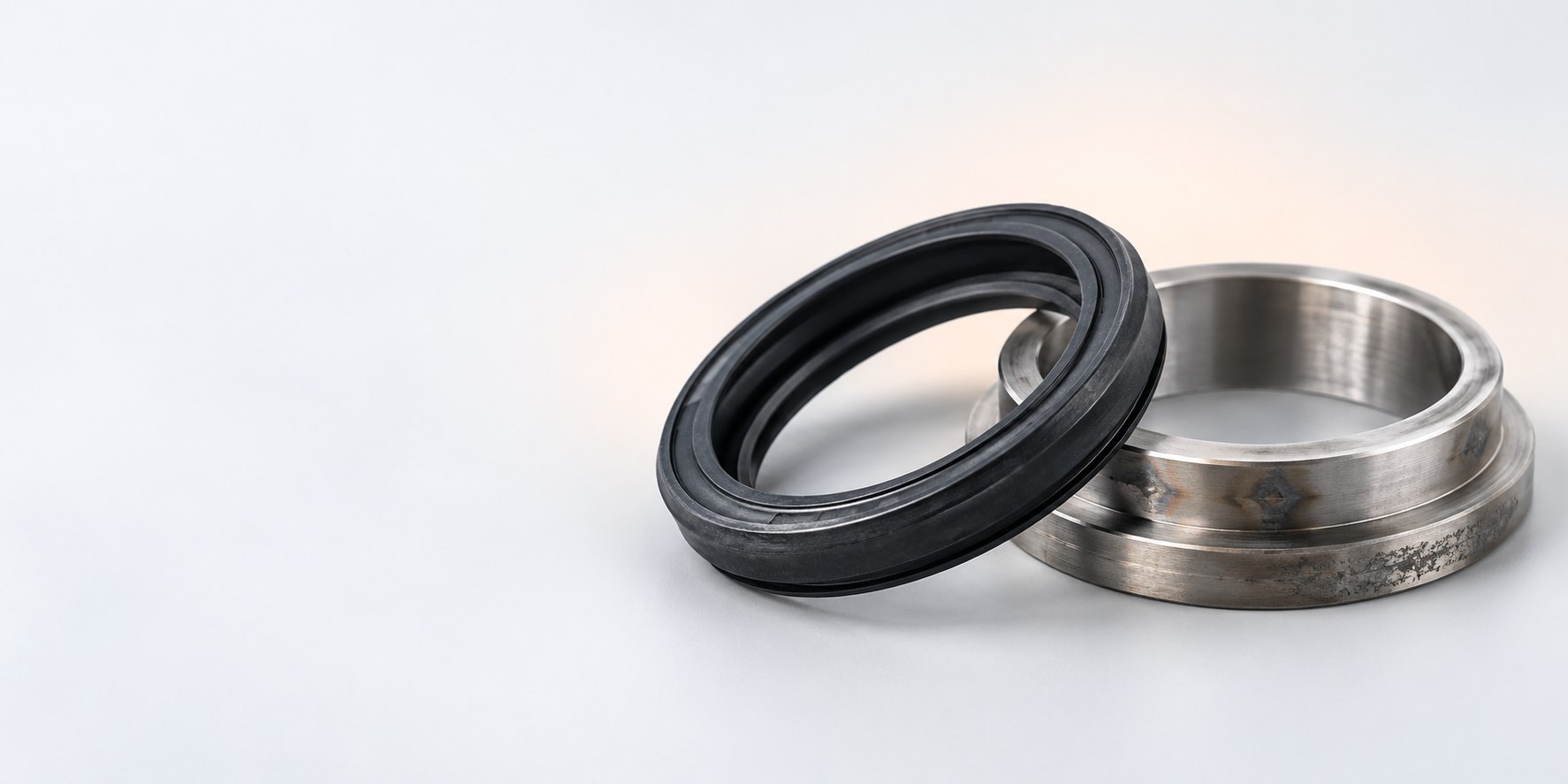

Зачем резиновое кольцо в уплотнении и как его подобрать

Зачем резиновое кольцо ставят в уплотнение: оно перекрывает зазор между сопрягаемыми деталями и помогает не допустить выхода рабочей среды из соединения. Чтобы оно выполняло эту задачу, нужно подобрать изделие под посадочное место, условия работы и конструкцию узла, а не только по внешнему сходству.

Уточнить подбор кольца

Назначение кольца в уплотнительном узле

Соединённые детали не образуют герметичный стык сами по себе во всех условиях работы. Между их поверхностями остаётся участок, через который среда может пройти наружу или попасть туда, где её быть не должно. Уплотнительный элемент занимает предусмотренное для него место и закрывает этот путь. Поэтому при подборе важно понимать не только название изделия, но и положение кольца в сборке: какие детали оно разделяет, где расположено посадочное место и что именно требуется удержать.

Работу кольца оценивают в составе узла. Если изделие подходит по общему виду, но неверно располагается в посадочном месте, рассчитывать на герметичность нельзя. Имеют значение сопрягаемые поверхности, способ сборки и условия, при которых соединение будет использоваться. В частности, резиновый элемент должен быть совместим с рабочей средой. Без этих сведений подбор превращается в сравнение фотографий, которое не позволяет проверить пригодность детали.

На практике запрос «нужно резиновое кольцо» стоит дополнить сведениями о механизме и месте установки. Укажите, какое изделие стояло раньше, сохранилось ли его обозначение и можно ли измерить посадочное место. Если старое кольцо повреждено или изменило форму, использовать только его текущие размеры как окончательный ориентир рискованно. Лучше сопоставить образец с данными по самому узлу. Общий перечень изделий находится в разделе Уплотнения и РТИ.

Уплотнительное и опорное кольцо: разные задачи

Уплотнительное кольцо и опорное кольцо нельзя считать двумя названиями одной детали. Первое выбирают для создания уплотнения в предусмотренном месте. Второе рассматривают как элемент, поддерживающий уплотнительную часть узла, если такая схема предусмотрена конструкцией. Опорное кольцо не следует назначать единственным уплотнением лишь потому, что в его названии есть слово «кольцо». Решение о совместном применении этих деталей принимают по устройству конкретного соединения.

Различие важно при закупке запасных частей. Если в заявке указано только слово «кольцо», поставщик не получает достаточных данных для выбора изделия. Нужны хотя бы его назначение, обозначение из документации или описание положения в сборке. Для опорного кольца полезно отдельно указать, с какой уплотнительной деталью оно работает. Для уплотнительного — где оно установлено и какой зазор должно закрывать. Такое уточнение помогает не перепутать детали, которые на изображении могут выглядеть сходно.

В каталоге представлены кольцо опорное 500 × 540 × 11 и кольцо опорное 260 × 300 × 11. Эти записи позволяют различить две позиции в перечне, но сами по себе не подтверждают их пригодность для произвольного узла. Материал этих опорных колец и порядок указания размеров в исходных сведениях не раскрыты. Если для заявки требуется определить, какому параметру соответствует каждое число, это следует уточнить до оформления заказа. Соответствующий раздел каталога — Кольца стопорные и опорные.

Таблица показывает границу между данными перечня и сведениями, которые ещё нужно получить. Например, наличие записи с размерами не даёт оснований самостоятельно назначить допуск, материал или рабочие условия изделия. Аналогично обозначение DN у прокладки не описывает все размеры её посадочной части. Для заказа достаточно точного совпадения с документацией на узел либо подтверждения совместимости после сверки параметров, а не предположения по похожему названию.

Как выбрать кольцо по узлу и размерам

Начните с определения детали, которая требуется в сборке. Если нужен элемент, непосредственно закрывающий путь утечки, речь идёт об уплотнительном изделии. Если в документации отдельно указана поддерживающая деталь, её ищут как опорное кольцо. Не заменяйте один тип другим без проверки схемы соединения. Название старой детали в ведомости, чертёж узла или маркировка упаковки помогают снять эту неопределённость ещё до измерений.

Следующий шаг — проверка посадочного места. Важно выяснить, какие поверхности ограничивают установленное кольцо и как деталь располагается между ними. Размер, снятый со старого образца, стоит сверять с размерами узла: бывшее в работе изделие может не сохранять исходную форму. Если доступен чертёж или спецификация оборудования, используйте указанные там сведения как основу заявки. При отсутствии документации передайте поставщику измерения и сообщите, откуда они получены: с образца или с посадочного места.

Не менее важно одинаково понимать запись размеров. Несколько чисел в наименовании позиции не объясняют автоматически, какое из них относится к конкретной поверхности детали. Нельзя также переносить порядок размеров с одного вида изделий на другой без подтверждения. При сопоставлении с предложением попросите уточнить расшифровку обозначения и проверьте, совпадает ли она с данными вашего узла. Эта операция особенно полезна, когда старый образец отсутствует и выбор строится по записи в заявке.

Затем проверьте материал и рабочую среду. Для представленных прокладок CLAMP материал указан — EPDM. Для упомянутых опорных колец таких сведений в исходном перечне нет, поэтому при необходимости материал нужно запрашивать отдельно. Само обозначение материала не заменяет проверки условий применения: нужно знать, с чем контактирует изделие и что предусмотрено документацией на оборудование. Если такие данные неизвестны, не стоит обещать пригодность детали по одному названию материала.

Завершающая проверка касается состояния сопрягаемых поверхностей и комплектности сборки. Новое кольцо не исправит повреждение посадочного места или отсутствие другой необходимой детали узла. Перед закупкой полезно убедиться, что заявка охватывает все элементы, которые подлежат замене, и что заказанное изделие относится к нужному месту установки. Для узлов, где используется иной тип уплотнения, может потребоваться не кольцо, а манжета; такие изделия вынесены в раздел Манжеты гидравлические и полиуретановые.

Передать размеры для проверки

Когда кольцо не заменяет другую прокладку

Форма изделия не всегда позволяет определить его назначение. Круглый уплотнительный элемент, опорная деталь и прокладка для определённого соединения могут фигурировать в одной заявке, но устанавливаются по разным схемам. В представленном перечне есть прокладки CLAMP DN25 и DN65 из EPDM. Их следует рассматривать применительно к соединению, для которого они предназначены, а не как универсальную замену кольцу с близким внешним размером. Совпадение одного измеренного параметра не подтверждает совпадения посадки.

Та же осторожность нужна при сравнении кольца и манжеты. Обе детали могут относиться к уплотнениям, но выбор между ними определяется конструкцией узла. Если в ведомости оборудования названа манжета, запрос уплотнительного кольца вместо неё требует отдельного технического обоснования. Подробнее о том, какие данные проверяют при заказе такой детали, читайте в статье Манжета резиновая: размеры и выбор.

Сравнивать изделия следует по функции, месту установки и подтверждённым параметрам. Такой порядок помогает избежать распространённой ошибки: сначала найти похожую деталь в каталоге, а затем попытаться приспособить её к соединению. Правильнее сначала описать соединение, после чего искать позицию, которая соответствует его требованиям. Если подбор ведётся для оборудования, связанного с водой, полезен и материал о другой практической задаче — Как слить бассейн насосом: выбор способа и насоса. Он не заменяет проверку уплотнения, но помогает не смешивать выбор комплектующих с выбором способа работы оборудования.

Какие данные передать в заявку

Чтобы получить предметный ответ по наличию и применимости, укажите тип требуемой детали: уплотнительное кольцо, опорное кольцо или прокладка. Добавьте обозначение из документации, если оно есть, и назовите узел установки. Для позиции, найденной по каталогу, приведите её запись целиком, не сокращая размеры. Отдельно сообщите, требуется точное повторение старой детали или допускается подбор аналога после технической проверки.

Если обозначения нет, подготовьте описание посадочного места и доступные измерения. Желательно указать, какие величины получены с узла, а какие — со снятого изделия. Фотография образца и места установки может помочь разобраться с формой, но не заменяет размерных данных. Если часть параметров не удаётся установить без разборки оборудования, прямо отметьте это в заявке. Тогда уточняющие вопросы будут относиться к действительно неизвестным сведениям, а не к предположениям о конструкции.

При запросе опорного кольца уточните, какая деталь образует уплотнение и предусмотрена ли их совместная установка. При запросе прокладки CLAMP проверьте обозначение нужного соединения и материал, указанный в документации на оборудование. Для представленных в перечне прокладок известен EPDM; делать вывод о пригодности для конкретной среды без дополнительных данных нельзя. Чем точнее описано место установки, тем проще отделить подтверждённое соответствие от варианта, который ещё требуется проверить.

Частые вопросы

Для чего нужно резиновое кольцо?

Его применяют для перекрытия пути утечки между деталями соединения. Выполнение этой задачи зависит от правильного выбора изделия и состояния узла, поэтому одного совпадения внешней формы недостаточно.

Чем опорное кольцо отличается от уплотнительного?

Уплотнительное кольцо предназначено для герметизации, а опорное выполняет поддерживающую роль в конструкции, где оно предусмотрено. По названию «кольцо» нельзя сделать вывод об их взаимозаменяемости; проверяйте назначение по документации на сборку.

Как подобрать размер резинового кольца?

Сопоставьте обозначение детали, размеры посадочного места и данные снятого образца. Если в перечне приведена только числовая запись, уточните значение каждого размера, прежде чем подтверждать заказ.

Можно ли поставить кольцо другого размера?

Близость размеров сама по себе не подтверждает возможность замены. Сначала нужно проверить посадку и требования конкретного узла; при отсутствии таких данных лучше не назначать замену самостоятельно.

Подойдёт ли прокладка CLAMP вместо кольца?

Прокладки CLAMP из перечня подбирают для соответствующих соединений. Для другого узла их применимость необходимо проверять отдельно: название материала или обозначение DN не доказывает, что прокладка встанет на место кольца.

Итог подбора — не похожая фотография товара, а подтверждённое соответствие детали её месту установки. Для проверки передайте назначение кольца, обозначение и имеющиеся размеры, а также сведения о соединении и рабочей среде. Если часть данных отсутствует, укажите это сразу: недостающие параметры лучше уточнить до заказа.
