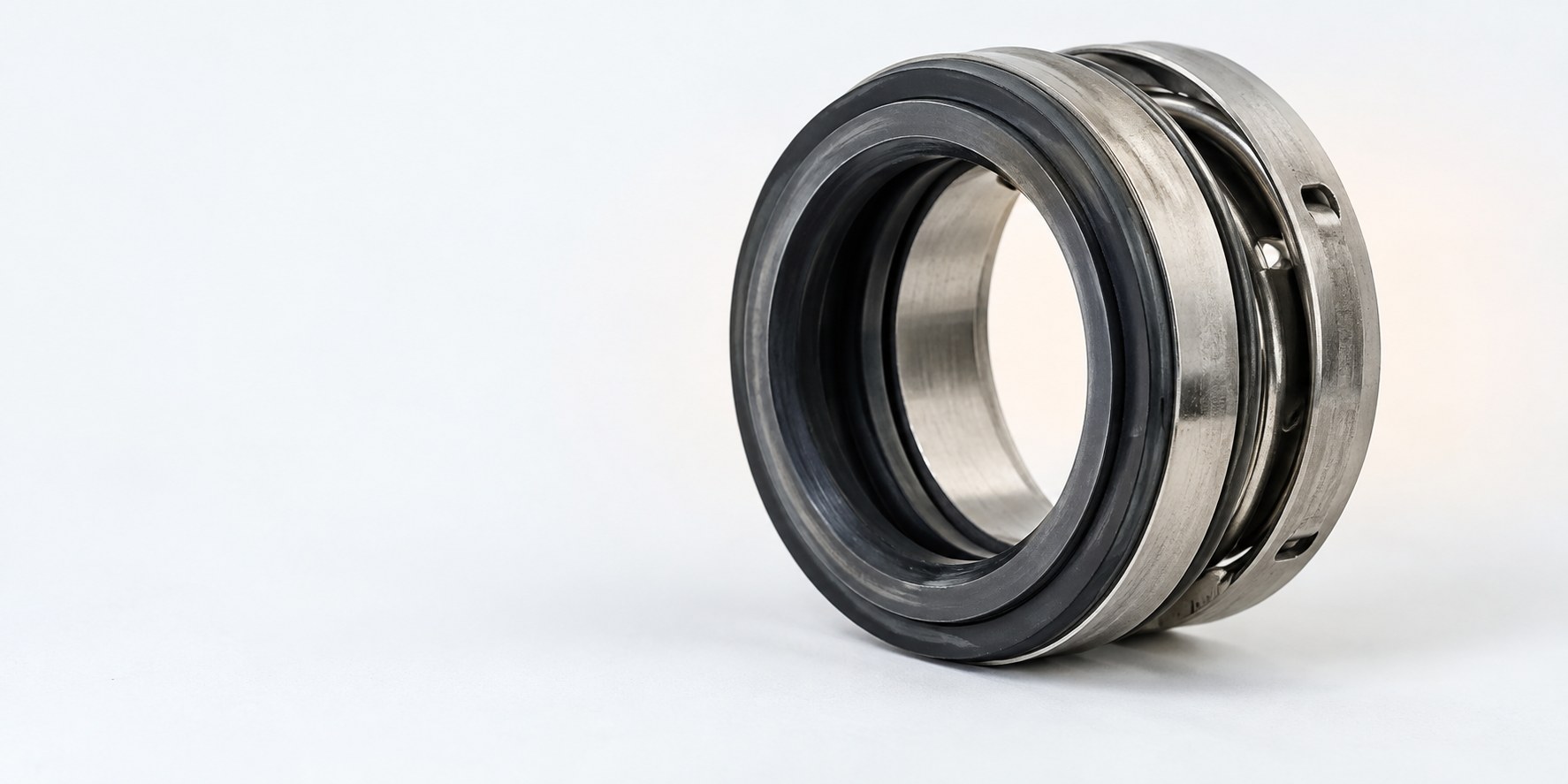

Замена сальника на помпе: подбор и установка

Автор: Андрей Кравцов · Обновлено: 22.10.2026

Коротко: Замена сальника на помпе начинается с определения конструкции уплотнения и проверки его размеров. После демонтажа старой детали очищают посадочное место, устанавливают совместимое уплотнение без перекоса и проверяют насос на отсутствие течи.
Содержание
Замена сальника на помпе: подбор и установка

Замена сальника на помпе начинается с определения конструкции уплотнения и проверки его размеров. После демонтажа старой детали очищают посадочное место, устанавливают совместимое уплотнение без перекоса и проверяют насос на отсутствие течи.

Запросить подбор уплотнения

Замена сальника на помпе: с чего начать

До разборки насоса нужно зафиксировать исходные данные. Важно знать назначение оборудования, его тип, расположение уплотнительного узла и доступные размеры. Если насос уже снят, осматривают вал, корпус и место, где была установлена старая деталь. Если оборудование остаётся на месте, сначала обеспечивают безопасный доступ к узлу и исключают случайный запуск.

По одному внешнему виду помпы нельзя надёжно определить нужную деталь. Одинаковое назначение насоса не означает одинаковую конструкцию уплотнения. В одном исполнении может применяться манжета, в другом — набивка. Поэтому сначала устанавливают не только размер, но и тип элемента, который предусмотрен конструкцией.

Старое уплотнение полезно сохранить до окончания подбора. На нём можно увидеть форму, следы износа и способ установки. Однако использовать его как единственный источник данных не следует: рабочая кромка может быть повреждена, а размеры изменены из-за износа. Надёжнее сопоставить старую деталь с замерами посадочного места и валовой поверхности.

Для поиска подходящих изделий можно обратиться в раздел Уплотнения и РТИ. В нём представлены изделия, относящиеся к уплотнительной продукции. Если в конструкции есть дополнительные элементы фиксации, отдельно проверяют необходимость деталей из раздела Кольца стопорные и опорные.

Как определить тип уплотнения помпы

Определение начинают с визуального осмотра разобранного узла. Манжета обычно выглядит как готовая формованная деталь с рабочей кромкой и посадочной частью. Набивка поставляется как уплотнительный материал заданного сечения и устанавливается в камеру отдельными отрезками или витками согласно конструкции оборудования. Эти признаки помогают провести первичную классификацию, но окончательное решение принимают по устройству узла.

При осмотре фиксируют, где именно находился элемент: на валу, в корпусе, в крышке или в специальной камере. Также проверяют наличие посадочной канавки, опорной поверхности, прижимного элемента и деталей фиксации. Нельзя переносить способ монтажа одного типа уплотнения на другой: манжету и набивку устанавливают по разным принципам.

Следующий этап — оценка состояния сопряжённых поверхностей. На валу ищут задиры, заметную выработку, коррозионные следы и загрязнение. В корпусе проверяют отсутствие повреждений и посторонних частиц. Если новое уплотнение установить на повреждённую поверхность, оно может быстро потерять герметичность даже при правильном размере.

Нужно также определить, не является ли обнаруженная деталь частью другого узла. В насосе рядом с рабочей зоной могут находиться стопорные или опорные элементы, которые не заменяют уплотнение. Их назначение уточняют по конструкции конкретного агрегата, а не по сходству формы.

Манжета как готовый уплотнительный элемент

Манжету подбирают по размерам, форме и назначению посадочного места. В каталоге есть манжета 20×32 по ГОСТ 6969-54. Эти данные можно использовать как ориентир только в том случае, если фактические размеры и конструкция узла соответствуют изделию. Само наличие насоса в каталоге не подтверждает автоматическую совместимость с этой манжетой.

При проверке манжеты измеряют или уточняют размер вала, диаметр посадки в корпусе и ширину доступного места, если она требуется для установки. Размеры фиксируют в одной системе и сопоставляют с карточкой изделия. Также смотрят на направление установки: рабочая часть должна находиться со стороны, для которой она предназначена конструкцией.

Перед монтажом оценивают эластичность и целостность детали. Недопустимы видимые разрывы, порезы, деформация и загрязнение рабочей кромки. Уплотнение не должно устанавливаться с усилием, которое может повредить его посадочную часть или корпус.

Набивка в насосном узле

Набивка применяется только там, где в конструкции предусмотрена соответствующая камера. В каталоге представлены набивки АП-31 размером 14×14 и 18×18 мм по ГОСТ 5152-84. Подбор проводят по сечению и размерам камеры, а также по возможности обеспечить равномерное размещение материала.

Набивка не является универсальной заменой манжете. Если насос рассчитан на готовую манжету, установка набивочного материала вместо неё изменит способ работы уплотнительного узла. И наоборот, готовую манжету нельзя считать заменой набивки без подтверждения конструкции.

При выборе набивки важно исключить смешение двух вариантов сечения. Значение 14×14 мм и значение 18×18 мм относятся к разным изделиям. Нужный вариант определяют по фактической камере, а не по внешнему размеру насоса или условному диаметру трубопровода.

Вид изделияДанные из каталогаЧто проверить перед выбором
Манжета20×32; ГОСТ 6969-54Размеры вала и посадочного места, форма узла
Набивка АП-3114×14 мм; ГОСТ 5152-84Сечение и размеры набивочной камеры
Набивка АП-3118×18 мм; ГОСТ 5152-84Сечение и размеры набивочной камеры

Как выбрать уплотнение по размерам

Подбор начинают с перечня измеряемых параметров. Для манжеты это прежде всего размер поверхности, на которой работает уплотнительная кромка, размер посадки в корпусе и доступная ширина. Для набивки ключевым параметром является сечение, а также геометрия камеры, в которую материал должен быть установлен.

Размеры снимают после удаления загрязнений и остатков старого материала. Измерять по слою грязи, деформированной кромке или следам старого герметика нельзя. Результаты записывают отдельно для вала, корпуса и посадочной глубины. Если поверхность имеет выработку, отмечают её наличие и расположение.

Нужно учитывать, что обозначение размера в карточке товара не описывает весь насос. Например, запись 20×32 относится к манжете, а не к габаритам агрегата. Записи 14×14 и 18×18 мм относятся к сечению набивки АП-31. Эти значения сопоставляют с конкретным местом монтажа.

Если замеры не совпадают с данными изделия, не следует компенсировать разницу чрезмерным усилием, дополнительными прокладками или случайным уплотнителем. Такой подход может привести к перекосу, повреждению рабочей поверхности или нарушению вращения вала. При сомнении подготавливают фотографии узла, размеры и сведения о насосе для уточнения подбора.

В качестве примеров оборудования в каталоге указан поверхностный насос LEO AJDm75/4H, а также насос повышения давления Vodotok WRS20/130-Z-BR. Эти наименования помогают ориентироваться в ассортименте, но не заменяют проверку конкретного уплотнительного узла. Для каждого насоса требуется сопоставить конструкцию, размеры и фактическое исполнение.

Изделия другого типа можно дополнительно просмотреть в разделе Манжеты гидравлические и полиуретановые. При этом название раздела само по себе не подтверждает применение изделия в конкретной помпе. Перед заказом проверяют назначение и размеры детали.

Подготовка к демонтажу

Перед работой насос отключают от питания и исключают его случайное включение. Если оборудование связано с рабочей средой, принимают меры для прекращения подачи и освобождают доступ к узлу. Остатки жидкости удаляют в соответствии с условиями эксплуатации. Конкретный порядок зависит от схемы установки и требований к оборудованию.

Рабочее место очищают от песка, металлической стружки и других частиц. Готовят ёмкость для снятых элементов, чистую ветошь и измерительный инструмент. Детали раскладывают в порядке демонтажа или маркируют, чтобы при сборке не перепутать их положение.

Перед снятием крышек и прижимных деталей полезно сделать несколько фотографий. На них фиксируют взаимное положение компонентов и направление установки старого элемента. Фотографии не заменяют техническую документацию, но помогают восстановить последовательность операций.

Установка нового уплотнения

После разборки удаляют старую манжету или остатки набивки, затем очищают посадочное место. Острые загрязнения и заусенцы удаляют так, чтобы не повредить рабочие поверхности. Перед установкой проверяют, что в камере не осталось частей прежнего уплотнителя.

Манжету вводят в посадочное место ровно, без перекоса. Усилие прикладывают к той части, которая рассчитана на посадку, не повреждая рабочую кромку. Нельзя забивать деталь случайным инструментом или давить на тонкую часть изделия. Если элемент не входит, сначала проверяют размеры и положение, а не увеличивают усилие.

При монтаже набивки материал размещают в предусмотренной камере равномерно. Отдельные участки не должны образовывать складки и пустоты. Прижим выполняют без резкого перетягивания, поскольку чрезмерное давление может затруднить вращение и нарушить работу узла. Точный порядок зависит от конструкции помпы и её прижимного механизма.

После установки проверяют свободное вращение деталей, если такая проверка предусмотрена конструкцией и безопасна для выполнения. Вал не должен упираться в установленное уплотнение из-за перекоса. Затем возвращают снятые элементы на свои места, контролируя положение прокладок, колец и крепежа.

Если требуется заменить не только уплотнение, но и прокладку в другом узле, не смешивают эти операции. Полезно ознакомиться с материалом Прокладка поддона Веста: как выбрать для Лады и вариатора. Статья посвящена другой детали, но помогает разделять задачи при подборе уплотнительных изделий.

Получить расчёт по размерам

Проверка насоса после сборки

Проверку начинают с внешнего осмотра. Убеждаются, что корпус собран, крепёж установлен, соединения доступны для контроля, а в рабочей зоне нет инструмента и посторонних предметов. До запуска оценивают, не смещено ли уплотнение и не выступает ли его часть из посадочного места.

Первый запуск выполняют с готовностью быстро отключить насос при появлении течи, шума или другого отклонения. Смотрят на место установки уплотнения и соседние соединения. Наличие капель или постоянного выхода рабочей среды требует остановки и выяснения причины.

Если течь обнаружена сразу, проверяют правильность детали, направление установки, состояние вала и корпуса, а также отсутствие перекоса. Повторная подтяжка крепежа не всегда устраняет причину. Для набивки отдельно проверяют равномерность прижима, а для манжеты — положение рабочей кромки.

После краткой проверки насос осматривают повторно. Контролируют, сохраняется ли герметичность при работе, не нагревается ли узел сверх обычного состояния и не изменился ли характер шума. Конкретные критерии нормальной работы определяются документацией на оборудование.

Если насос используется в составе системы повышения давления, проверяют не только сам уплотнительный узел, но и отсутствие течи в соединениях рядом с ним. В каталоге представлен насос повышения давления Vodotok WRS20/130-Z-BR; при работе с таким оборудованием ориентируются на его конструкцию и требования эксплуатации.

Типичные ошибки при замене

  • Подбор только по названию насоса без проверки размеров и конструкции.
  • Использование манжеты вместо набивки или набивки вместо манжеты без подтверждения совместимости.
  • Измерение по загрязнённому или повреждённому посадочному месту.
  • Установка детали с перекосом или повреждение рабочей кромки при запрессовке.
  • Игнорирование выработки и задиров на валу.
  • Проверка насоса без контроля места установки уплотнения.
  • Попытка устранить неподходящий размер чрезмерным прижимом.

При работе с автомобильными узлами порядок подбора также нельзя переносить на насос без проверки конструкции. Для отдельного ознакомления можно открыть статью Замена задних сальников: Нива, ГАЗель, ВАЗ и УАЗ. Назначение сальника там иное, поэтому размеры и способ установки не следует переносить на помпу.

Частые вопросы

Как подобрать сальник для помпы?

Сначала определяют тип уплотнения и сверяют фактические размеры посадочного места, вала и корпуса с характеристиками детали. Одного названия насоса недостаточно.

Можно ли выполнить замену сальников на помпе без разборки?

Для корректной установки обычно требуется получить доступ к месту монтажа и удалить старое уплотнение. Порядок разборки зависит от конструкции конкретного насоса.

Как проверить помпу после установки сальника?

После сборки проверяют отсутствие течи, правильность вращения и работу насоса в штатном режиме. Проверку проводят с соблюдением требований безопасности.

Чем отличается сальник от набивки в помпе?

Сальник является готовым уплотнительным элементом, а набивка устанавливается в предусмотренную для неё камеру. Выбор зависит от конструкции узла и его посадочного места.

Уточнить наличие и подбор

Вопросы и ответы

Как подобрать сальник для помпы?

Сначала определяют тип уплотнения и сверяют фактические размеры посадочного места, вала и корпуса с характеристиками детали. Одного названия насоса недостаточно.

Можно ли выполнить замену сальников на помпе без разборки?

Для корректной установки обычно требуется получить доступ к месту монтажа и удалить старое уплотнение. Порядок разборки зависит от конструкции конкретного насоса.

Как проверить помпу после установки сальника?

После сборки проверяют отсутствие течи, правильность вращения и работу насоса в штатном режиме. Проверку проводят с соблюдением требований безопасности.

Чем отличается сальник от набивки в помпе?

Сальник является готовым уплотнительным элементом, а набивка устанавливается в предусмотренную для неё камеру. Выбор зависит от конструкции узла и его посадочного места.
