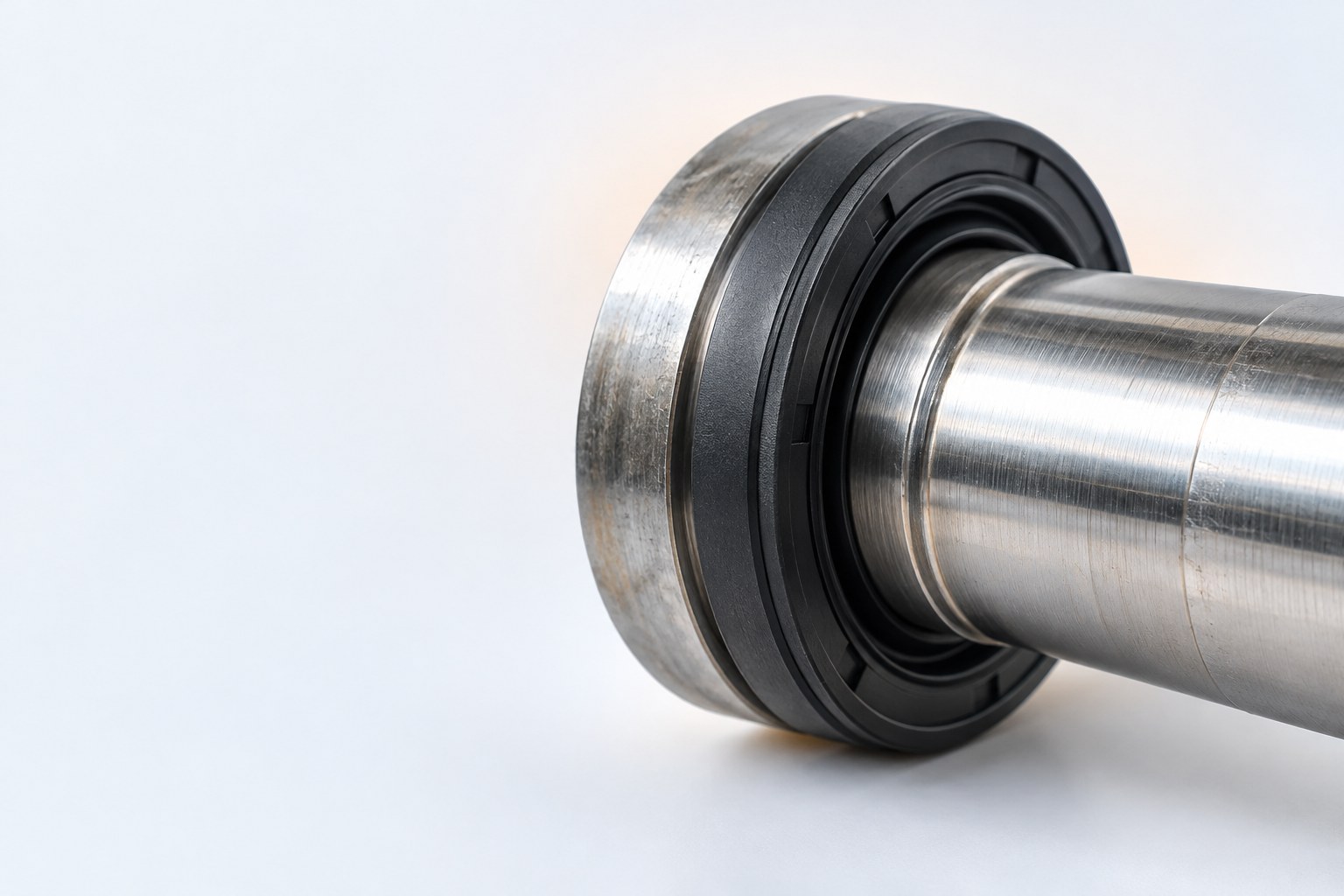

Сальник вал какой размер: как подобрать по трём размерам

Если вопрос звучит «сальник вал какой размер», для подбора нужно определить три размера: диаметр вала, диаметр посадочного отверстия в корпусе и ширину места под уплотнение. Затем их сверяют с обозначением манжеты и проверяют, подходит ли её исполнение для конкретного узла. Одного диаметра вала недостаточно: изделие должно одновременно подходить к валу и корпусу.

Уточнить подбор сальника

Какие три размера нужны для подбора

Сальник вала устанавливается в отверстие корпуса, а его рабочая кромка контактирует с вращающимся валом. Поэтому первый исходный размер относится к валу, второй — к корпусу. Третий описывает место, которое изделие занимает по оси вала. Подбирать деталь по одному из этих параметров нельзя: совпадение по валу не означает, что манжета войдёт в корпус, а совпадение по корпусу не подтверждает правильную посадку рабочей кромки.

Начните с определения самой детали. В обиходе сальником могут назвать разные уплотнения, но схожее название не делает их взаимозаменяемыми. Для вращающегося вала ищут изделие, предназначенное именно для этого узла. Если есть снятая манжета, сохраните её до окончания подбора: она поможет проверить форму, ширину и расположение рабочей кромки. При этом её надписи и размеры не следует принимать за единственный источник данных, особенно если причина замены неизвестна.

Для обращения к поставщику удобно записать размеры в одной строке, а рядом указать, откуда получено каждое значение: измерен вал, измерено отверстие или прочитана маркировка. Так легче заметить расхождение между фактической посадкой и надписью на снятой детали. Если какого-либо размера пока нет, лучше прямо отметить это, чем подставлять значение по внешнему сходству с другим изделием.

Как измерить вал в месте работы кромки

Измерять нужно ту поверхность вала, по которой будет работать уплотняющая кромка. Диаметр соседней ступени или участка под крепёж может отличаться, даже когда визуально переход почти незаметен. Перед измерением очистите место контакта от загрязнений и осмотрите его. Налёт, заусенцы и остатки старого материала мешают получить достоверное значение; заметный износ самой поверхности тоже влияет на решение о замене уплотнения.

Используйте измерительный инструмент, позволяющий уверенно определить диаметр детали. Проверьте вал в нескольких положениях по окружности и вдоль зоны контакта. Если показания различаются, не выбирайте сальник по случайному результату. Различие может быть связано с износом, повреждением поверхности либо с тем, что измерены разные участки ступенчатого вала. Зафиксируйте полученные значения и укажите, где именно они сняты.

При оценке состояния вала важно отделять задачу подбора размера от задачи восстановления узла. Новое уплотнение не устраняет канавку, глубокие следы повреждения или неподходящую поверхность контакта. Если старая манжета пропускала рабочую среду, причина могла быть не только в её износе. Осмотр вала позволяет не принять прежнюю неисправность за ошибку в размере новой детали.

Если узел разобран не полностью и измерение рабочей дорожки недоступно, не заменяйте его приблизительной оценкой наружной части вала. Сообщите, какая зона фактически измерена. Поставщик сможет сопоставить информацию с обозначением снятого изделия, но окончательный выбор разумно делать после проверки посадочных размеров самого узла.

Как определить размер посадочного отверстия

Наружная часть манжеты размещается в корпусе. Поэтому для второго размера измеряют отверстие, в которое она устанавливается, а не наружный диаметр корпуса и не размер крышки рядом с ним. Сначала удалите остатки старого уплотнения и загрязнения, затем проверьте кромку отверстия. Следы повреждения, деформация или оставшийся фрагмент детали способны исказить измерение и помешать последующей установке.

Измерьте посадочное отверстие в нескольких направлениях и сопоставьте результаты. Не опирайтесь только на диаметр снятой манжеты: после демонтажа её наружная поверхность может быть повреждена, а мягкие участки не всегда удобно измерять. Кроме того, нельзя исключать, что прежнее изделие было установлено ошибочно. Размер корпуса в таком случае важнее предположения о правильности старой детали.

Обратите внимание на глубину и конструкцию посадки. Уплотнение может располагаться у кромки корпуса либо у внутреннего упора; соседние элементы иногда ограничивают доступное место. Эти особенности не меняют измеренный диаметр отверстия, но влияют на допустимую ширину изделия и порядок его установки. Если по корпусу нельзя уверенно определить посадку, полезны фотографии отверстия после снятия старой манжеты.

Как проверить ширину и доступное место

Третий размер обычно относят к ширине самого уплотнения. Его сверяют с местом, которое предусмотрено в корпусе по направлению вдоль вала. Измерьте снятую деталь, если она сохранила форму, и отдельно проверьте расстояние между ограничивающими элементами узла. Такое двойное сравнение помогает обнаружить ситуацию, когда старая манжета помещалась в корпус, но была установлена с неподходящим положением относительно рабочей дорожки.

Ширина важна не только потому, что деталь должна физически войти в посадку. От неё зависит расположение рабочей кромки на валу и возможность установить соседние элементы без помех. Если новая манжета шире доступного пространства, собирать узел с усилием нельзя. Если она заметно отличается от снятой, выясните причину расхождения по размерам корпуса и обозначению изделия, прежде чем подтверждать заказ.

Когда снять точное значение трудно, передайте измерение посадочной глубины и фотографию узла в разобранном виде. Отдельно отметьте, есть ли в корпусе упор и где находилась старая манжета. Это полезнее, чем указать предполагаемую ширину по аналогии с другим оборудованием: внешне похожие узлы могут иметь разное расположение деталей.

Как читать обозначение и сравнивать размеры

Запись с несколькими размерами удобно использовать как ориентир, но её нужно сверять с описанием конкретного товара. В исходном списке, например, указаны манжеты с обозначением 20х32 6 ГОСТ 6969-54. При подборе не следует автоматически переносить эту запись на любой сальник вала: сначала проверьте назначение изделия и порядок размеров в его карточке, затем сопоставьте каждый параметр с измеренным узлом.

Ниже приведены позиции из исходного списка. Они показывают, почему совпадения отдельных чисел недостаточно для выбора: манжета, опорное кольцо и набивка относятся к разным видам изделий. Размерные записи помогают найти позицию в каталоге, но не подтверждают взаимозаменяемость деталей с различным назначением.

Практический порядок сравнения такой: выпишите данные измерений отдельно от обозначения товара, затем проверьте их попарно. Диаметр вала сопоставляют с параметром рабочей посадки, отверстие корпуса — с наружной посадкой, доступное место — с шириной. Если в описании товара порядок записи не указан, запросите уточнение. Совпадение набора чисел без понимания того, к каким поверхностям они относятся, не является основанием для заказа.

Дополнительные виды уплотнительных изделий представлены в разделе Уплотнения и РТИ. При просмотре каталога сначала определяйте тип детали, затем сравнивайте размеры. Такой порядок снижает риск выбрать изделие другой конструкции только потому, что его запись напоминает обозначение снятого сальника.

Пример проверки размерной записи

Допустим, на снятой детали читается запись 20х32 6 ГОСТ 6969-54, такая же, как у манжеты из исходного списка. Не начинайте подбор с вывода, что она подходит к любому узлу с похожими измерениями. Сначала запишите фактический размер вала в месте контакта, затем размер отверстия после очистки корпуса. Отдельно проверьте ширину снятой детали и свободное пространство для её установки. Только после этого сравнивайте результаты с порядком размеров, указанным для нужной манжеты.

Если вал и корпус измерены, но ширина старой детали не определяется из-за повреждения, остаётся проверить посадочную глубину и положение соседних элементов. Если сохранилась только маркировка, а узел ещё не разобран, её можно использовать для предварительного запроса, но не для окончательного подтверждения. Во всех случаях полезно разделять достоверные данные и предположения: измеренное значение, надпись на детали и размер из описания товара имеют разное происхождение.

Другой пример — опорные кольца из таблицы. Запись 260 x 300 x 11 содержит несколько размеров, как и запись манжеты, но относится к другому изделию. Сравнивать только числовой формат здесь бессмысленно: сначала нужно установить функцию детали в узле. Кольца такого типа вынесены в раздел Кольца стопорные и опорные. Если при разборке обнаружено кольцо рядом с манжетой, зафиксируйте обе детали отдельно, не объединяя их размеры в одну заявку.

Похожее правило действует для набивки АП-31 с указанными в списке размерами 14х14 и 18х18 мм по ГОСТ 5152-84. Её размерная запись не описывает готовый сальник для установки на вал. Когда в узле применена набивка, заявку составляют по соответствующему изделию и условиям его монтажа. Этот пример показывает, почему ответ на вопрос о размере начинается с определения конструкции узла, а не с поиска любого совпадения в каталоге.

Как выбрать сальник после измерений

Соберите исходные данные в последовательности, удобной для проверки: тип узла, назначение уплотнения, размер вала в рабочей зоне, размер посадочного отверстия, доступная ширина, обозначение снятой детали. Если известны рабочая среда и условия работы, добавьте их к запросу. Размеры отвечают на вопрос о посадке, но сами по себе не описывают все требования к изделию. При недостатке сведений об исполнении его лучше уточнить до покупки.

Следующий шаг — проверить согласованность исходных данных. Размер, прочитанный на старом изделии, сравните с результатом измерения вала и корпуса. Несоответствие не следует устранять округлением или выбором ближайшей позиции. Сначала повторите измерение и проверьте, правильно ли определены поверхности. Затем выясните, не относится ли найденная надпись к другой детали узла и не было ли старое уплотнение установлено ошибочно.

После размерной проверки сопоставьте конструкцию новой и старой детали. Обратите внимание на форму и расположение рабочих элементов, а также на доступность места для установки. Нельзя делать вывод о совместимости только по внешнему диаметру или фотографии товара: изображение не заменяет описание позиции. Если данных в карточке недостаточно, передайте поставщику измерения и фотографии снятого изделия с разных сторон.

Для смежных изделий предусмотрен раздел Манжеты гидравлические и полиуретановые. Его наличие не означает, что любая представленная там манжета подходит для вращающегося вала. Раздел помогает различать группы изделий: прежде чем сравнивать их размерные обозначения, нужно убедиться, что назначение выбранного уплотнения соответствует вашему узлу.

Отправить размеры на проверку

Что делать при расхождении измерений

Расхождение между маркировкой старой манжеты и измеренными размерами — повод остановить подбор и проверить исходные данные. Повторно очистите посадку, убедитесь, что вал измерен в зоне работы кромки, а отверстие — на участке установки наружной части. Посмотрите, нет ли в корпусе втулки или другой детали, которую при первом осмотре приняли за стенку посадочного отверстия. Не исправляйте результат измерения под ожидаемое обозначение.

Если разные измерения одного участка вала дают разные результаты, запишите это отдельно. Подобная ситуация может указывать на износ или повреждение, которое нужно оценить до монтажа. Для корпуса также важна повторяемость измерений в разных направлениях: неодинаковые значения требуют проверки состояния посадочного места. Поставщику полезнее получить описание такого расхождения, чем одно усреднённое число без пояснений.

Бывает, что манжета снята не полностью или извлечена с повреждениями. В этом случае остатки её наружной части нельзя использовать вместо размера корпуса, а смятую ширину — вместо размера нового изделия. Ориентируйтесь на доступные поверхности узла и укажите, какие сведения пока невозможно проверить. Если оборудование ещё собрано, подготовьте предварительный запрос по маркировке, но подтвердите размеры перед окончательным выбором.

Какие ошибки приводят к неверному заказу

Первая ошибка — указать только диаметр вала. По нему нельзя проверить посадку наружной части и ширину изделия. Вторая — измерить вал там, где удобно подойти инструментом, а не в зоне работы кромки. Третья — принять размер снятой манжеты за доказательство правильной комплектации узла. Эти ошибки особенно вероятны, когда деталь заказывают по фотографии без доступа к оборудованию.

Ещё одна распространённая ошибка — смешать размерные записи деталей разного назначения. Опорное кольцо, набивка и манжета могут находиться рядом в одном узле или в одном разделе номенклатуры, однако это не делает их заменителями. Для каждой позиции нужно отдельно указать название, размеры и функцию. Если на фотографии несколько снятых элементов, подпишите, где находится каждый из них и какая деталь требует замены.

Наконец, не пропускайте проверку доступной ширины. Даже при совпадении размеров вала и отверстия выбранное изделие может не соответствовать месту установки или занять иное положение относительно рабочей поверхности. Сопоставление всех трёх параметров должно предшествовать подтверждению заказа. При сомнении лучше запросить проверку данных, чем выбирать вариант по приблизительному сходству.

Какие сведения передать для подбора

В заявке укажите измеренный диаметр вала с пояснением, где выполнено измерение, диаметр очищенного посадочного отверстия и доступное место под уплотнение. Добавьте читаемую маркировку старой детали, если она есть, а также сведения о её ширине и расположении в корпусе. Отдельно перечислите замеченные повреждения вала или посадки. Так специалист сможет отличить вопрос о размере от возможной проблемы самого узла.

Приложите фотографии снятой манжеты, её обозначения и разобранного посадочного места. Снимок полезен для определения конструкции, но не заменяет результатов измерения: по изображению без проверенного масштаба нельзя надёжно установить размеры. Если часть данных получена из документации, а часть измерена на оборудовании, обозначьте источник каждого значения. Это позволит проверить противоречия до подбора позиции.

Подробный случай, связанный с конкретным узлом, рассмотрен в статье Замена сальника привода ТНВД: КамАЗ и ЯМЗ. Если при поиске встречаются другие виды манжет, поможет материал Манжеты гидравлические ГОСТ: как выбрать. Сведения из соседних тем используйте для различения изделий, а размер для своего узла подтверждайте измерением.

Частые вопросы

Какой размер сальника нужен на вал?

Для ответа нужны размеры вала в зоне работы кромки, посадочного отверстия корпуса и доступной ширины. После измерения их сверяют с обозначением и назначением конкретной манжеты. Без данных о корпусе даже точно измеренный вал не позволяет завершить подбор.

Как измерить вал под сальник?

Очистите рабочую поверхность и измерьте диаметр там, где будет контактировать кромка. Повторите измерение в нескольких положениях. Если результаты различаются или видны следы повреждения, укажите это в запросе и проверьте состояние вала до установки нового изделия.

Как определить наружный размер сальника?

Измерьте очищенное отверстие корпуса, предназначенное для установки наружной части манжеты. Сверьте результат с описанием товара и снятой деталью. Размер старого изделия полезен для контроля, но не должен заменять проверку посадочного отверстия.

Как узнать ширину сальника?

Сравните ширину снятой детали с доступным местом между ограничивающими элементами узла. Если прежнее изделие повреждено, опирайтесь на состояние посадки и уточняйте нужную ширину перед заказом. Проверьте, не изменится ли положение рабочей кромки на валу.

Можно ли подобрать сальник только по старой манжете?

Её маркировка и форма помогают начать поиск, но не подтверждают размер посадки. Деталь могла быть установлена ошибочно или деформироваться при демонтаже. Для окончательного выбора проверьте вал, корпус и доступную ширину непосредственно на оборудовании.

Итоговая проверка перед заказом

Убедитесь, что измерены именно рабочий участок вала и посадочное отверстие корпуса, а ширина проверена по доступному месту. Сопоставьте три размера с описанием манжеты, отдельно подтвердите назначение и исполнение изделия. При расхождениях не подбирайте замену по одному совпавшему параметру: передайте поставщику измерения, маркировку и фотографии узла.
