Стальные тройники для трубопроводов

Стальные тройники применяют для создания ответвлений от основной линии трубопровода. С их помощью соединяют три участка труб, организуют подачу рабочей среды к отдельному оборудованию, распределяют потоки между технологическими линиями и выполняют монтаж сложных инженерных систем. Такие детали востребованы в промышленности, энергетике, коммунальном хозяйстве, нефтегазовом секторе, на объектах водоснабжения, отопления и химического производства.

Тройник устанавливают в трубопроводах, транспортирующих воду, пар, воздух, газ, нефтепродукты, химические составы и другие среды. Конкретная область применения зависит от марки стали, способа изготовления, номинального диаметра, толщины стенки, рабочего давления и температурного диапазона. В каталоге «Энергосервис» можно подобрать трубопроводную арматуру и соединительные детали для промышленных систем с учетом требований проекта.

Назначение и конструкция

Изделие имеет три присоединительных патрубка: один основной и два боковых. В зависимости от геометрии и назначения ответвление может располагаться под прямым углом к магистрали либо иметь иное конструктивное исполнение. Соединение с трубами выполняют сваркой, поэтому такие элементы часто называют приварными фитингами.

Главная задача детали — обеспечить надежное разветвление трубопровода без применения сложных переходных узлов. Цельная конструкция снижает количество сварных соединений на трассе и помогает сохранить герметичность системы. При правильном подборе типоразмера тройник обеспечивает плавное прохождение потока и равномерное распределение нагрузок.

Виды трубопроводных тройников

Равнопроходные

У равнопроходной модели все три патрубка имеют одинаковый условный проход. Такие изделия используют, когда диаметр ответвления совпадает с диаметром магистральной трубы. Их устанавливают на линиях с одинаковыми или близкими расходами рабочей среды, а также при построении симметричных участков технологического трубопровода.

Переходные

Переходной тройник имеет боковой патрубок меньшего или большего диаметра по сравнению с основной линией. Он подходит для подключения оборудования, вспомогательной ветки, измерительного узла или трубопровода с другим условным проходом. Подобное исполнение позволяет уменьшить количество дополнительных переходов и упростить монтаж.

Бесшовные и сварные

Бесшовные детали изготавливают из цельной трубной заготовки без продольного сварного шва. Они отличаются высокой прочностью и применяются на ответственных участках, в том числе при повышенных давлениях и температурах. Сварные изделия производят из листового или трубного металла с формированием сварного соединения. Выбор зависит от требований нормативной документации, параметров среды и условий эксплуатации.

Стальные детали общего и специального назначения

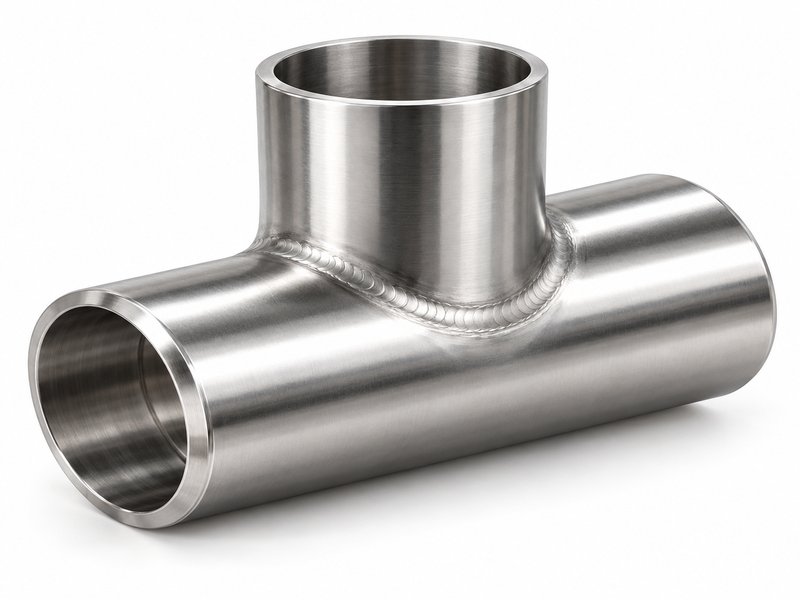

Для стандартных систем используют изделия из углеродистых и низколегированных сталей. В условиях повышенной коррозионной активности, контакта с агрессивными веществами или высоких температур могут потребоваться детали из нержавеющих либо жаропрочных марок. Материал должен соответствовать рабочей среде, температуре, давлению и требованиям безопасности объекта.

Как выбрать тройник для трубопровода

Перед заказом необходимо сопоставить параметры изделия с проектом и техническими характеристиками всей системы. Ошибка в одном из основных размеров может привести к сложностям при сварке, нарушению расчетной пропускной способности или преждевременному износу узла.

Основные параметры выбора

• Условный проход DN. Определяет номинальный внутренний размер присоединяемых труб. Для переходного исполнения указывают диаметр магистрального и бокового патрубков.
• Наружный диаметр и толщина стенки. Эти параметры должны соответствовать трубам, с которыми выполняется сварное соединение.
• Рабочее давление. Значение выбирают с учетом максимального давления в системе, включая возможные гидравлические удары.
• Температура эксплуатации. Важно учитывать как постоянный режим, так и кратковременные температурные нагрузки.
• Марка стали. Материал подбирают по прочности, свариваемости, стойкости к коррозии и совместимости с рабочей средой.
• Способ изготовления. Для ответственных магистралей могут предъявляться требования к бесшовному исполнению, контролю металла и качеству сварных соединений.
• Габаритные размеры. Учитывают строительную длину, диаметр, радиус сопряжения и доступное пространство для монтажа.
• Угол и направление ответвления. Наиболее распространено перпендикулярное исполнение, однако конфигурация системы может требовать иного решения.

При подборе также оценивают скорость потока, свойства среды, цикличность работы, наличие вибрации и требования к сварочным работам. Для газовых, паровых, нефтехимических и других опасных производственных систем характеристики изделия должны подтверждаться документацией изготовителя.

ГОСТ и нормативные требования

Для стальных приварных деталей трубопроводов применяют стандарты, устанавливающие размеры, конструкцию, технические требования и методы контроля. Один из основных документов для бесшовных приварных деталей из углеродистых и низколегированных сталей — ГОСТ 17376-2001. Он регламентирует параметры тройников, включая условные проходы, наружные диаметры, толщины стенок и конструктивные размеры.

В зависимости от материала и технологии изготовления также учитывают требования к трубной продукции, сварным соединениям, контролю металла и приемке. При проектировании конкретного объекта могут использоваться ГОСТ, отраслевые нормы, технические условия, правила промышленной безопасности и стандарты предприятия. Для оборудования, работающего под избыточным давлением, важны подтверждение соответствия и комплект сопроводительных документов.

Перед покупкой рекомендуется проверить обозначение детали по проектной спецификации: тип исполнения, номинальный диаметр, марку стали, толщину стенки, расчетное давление и стандарт изготовления. Если параметры в документации указаны неоднозначно, специалисты «Энергосервиса» помогут уточнить характеристики по опросному листу или техническому заданию.

Монтаж и эксплуатация

Перед установкой проверяют отсутствие деформаций, повреждений кромок и загрязнений на внутренних поверхностях. Торцы труб и патрубков подготавливают под сварку в соответствии с технологией монтажа. Сварочные работы выполняют квалифицированные специалисты с применением материалов, совместимых с маркой стали. После монтажа соединение может проходить визуальный, измерительный, радиографический, ультразвуковой или другой предусмотренный проектом контроль.

Трубопровод необходимо правильно закрепить, чтобы вес соседних участков, арматуры и оборудования не передавался на тройник. При транспортировке горячих или холодных сред учитывают температурное расширение, компенсаторы и опоры. Эксплуатация с превышением допустимого давления или температуры снижает ресурс детали и создает риск разгерметизации.

Заказ в «Энергосервисе»

«Энергосервис» поставляет промышленное оборудование и комплектующие для предприятий Москвы и Московской области. В ассортименте представлены трубопроводная арматура, соединительные детали, КИПиА, насосное оборудование, электродвигатели, подшипники и РТИ. Подбор выполняется по диаметру трубопровода, рабочей среде, давлению, температуре, материалу и требованиям нормативной документации.

Доставка возможна по Москве и Московской области. Условия отгрузки и логистика согласуются после уточнения номенклатуры, количества и адреса объекта. Для юридических лиц доступно оформление заказа с НДС и предоставлением необходимых закрывающих документов. Чтобы получить предложение, передайте специалистам «Энергосервиса» спецификацию, обозначение по ГОСТ или основные параметры требуемых изделий.
